精密电铸工艺中常见的三个失误，可能导致成品报废

当你在精密电铸工艺中投入大量时间和材料成本后，发现成品因细微缺陷报废，这种损失往往源于几个容易被忽视的关键环节。理解这些潜在风险点，能帮你避免90%的工艺失误。

一、精密电铸为何在微细加工中不可替代

在需要复制微米级结构的场景中，精密电铸展现出的优势是其他工艺难以比拟的：

• 复杂结构还原度：能完美复刻0.05mm以下的精细纹路，比如光学镜片的菲涅尔纹
• 材料适应性：镍基合金的耐腐蚀特性，特别适合电子连接器等需要长期稳定性的部件
• 批量一致性：同一模具可稳定产出数千件公差±2μm内的产品

这种工艺的核心在于通过电解沉积，在原型表面逐层堆积金属原子。与普通电铸镍相比，精密版本对电流密度、溶液纯净度和温度控制的精度要求更高。

目前工业级电铸镍模具的典型应用集中在两个领域：消费电子的微型接插件，以及光学器件的导光结构。这类模具表面光洁度通常需要达到Ra0.8μm以下，才能保证脱模质量。

二、精密电铸与普通电镀的本质区别

虽然都基于电化学沉积原理，但精密工艺在三个维度有本质提升：

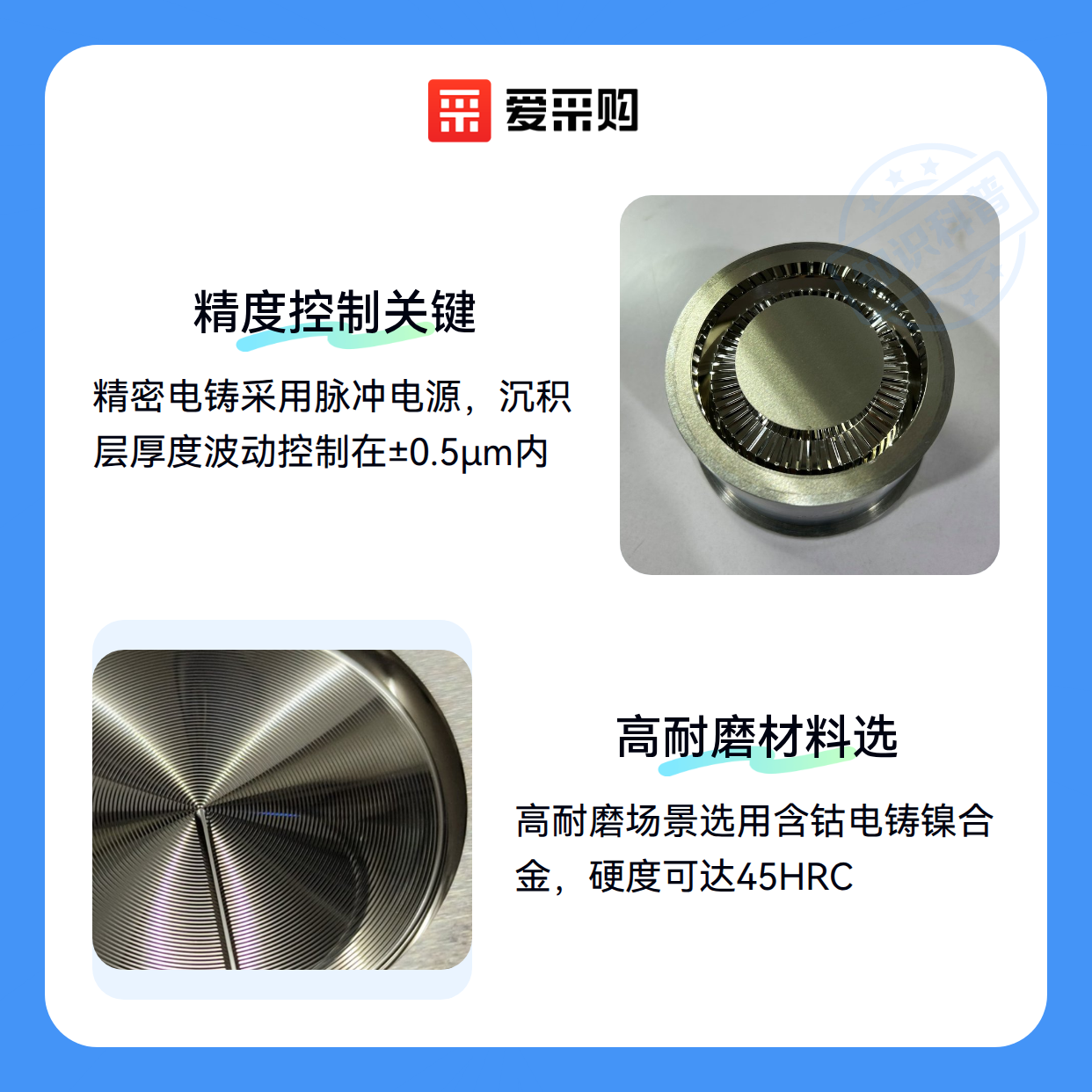

1. 精度控制：采用脉冲电源替代直流电源，沉积层厚度波动控制在±0.5μm内
2. 缺陷预防：溶液需经过0.1μm级过滤，避免杂质造成镀层孔隙
3. 结构强度：通过氨基磺酸盐体系获得的镍层，硬度可达普通镀镍的1.5倍

常见的认知误区是认为微细电铸只是缩小版的传统工艺。实际上，它需要同步解决电流分布均匀性、边缘效应抑制和应力消除等系列问题。比如在加工超薄标牌时，普通工艺产生的内应力会导致产品卷曲变形。

三、如何根据需求选择适合的电铸材料和设备

根据终端产品的功能诉求，材料选择存在明显差异：

• 高耐磨场景（如模具型腔）： 优先选用含钴的电铸镍合金，硬度可达45HRC 配套使用电铸电源的稳压精度需≤0.1%

• 精密装饰件（如品牌标牌）： 电铸金或电铸银更适合表面处理 需配合光刻工艺实现亚毫米级图案

• 光学元件（如衍射光栅）： 要求基底平整度＜λ/10（λ=632.8nm） 推荐使用硫镍合金电铸液降低内应力

四、精密电铸工艺中不可或缺的辅助设备

完成主设备采购后，这些配套环节往往被低估：

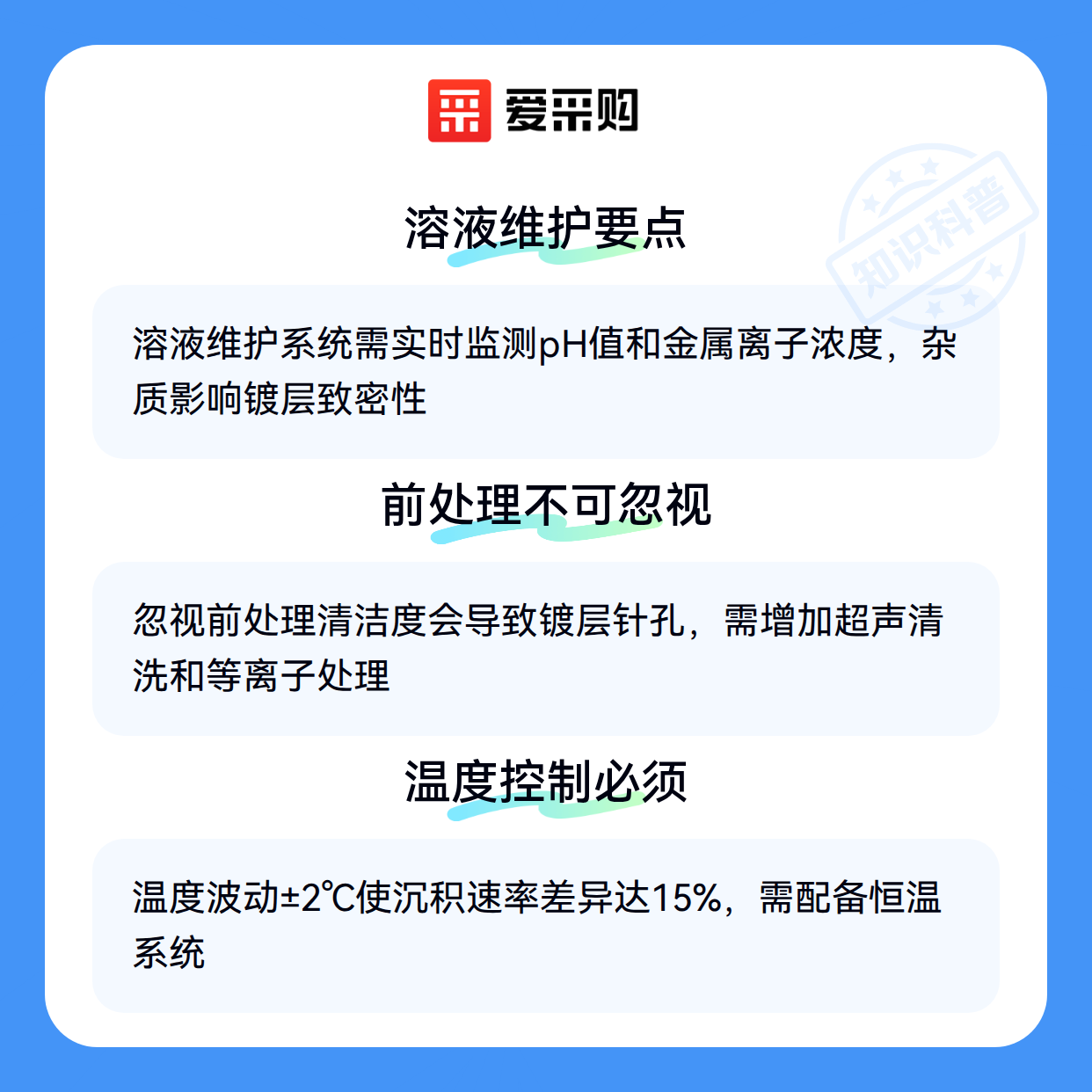

• 溶液维护系统： 氨基磺酸镍电铸液需要实时监测pH值和金属离子浓度 杂质积累超过5ppm就会影响镀层致密性

• 后处理设备： 电铸件脱模后通常需要电铸表面处理 比如钝化处理能提升镍层抗氧化能力3倍以上

五、精密电铸操作中的三个致命错误

⚠️ 忽视前处理清洁度 原型表面残留0.5μm以上颗粒物，会导致镀层出现针孔。建议在电铸前增加超声清洗和等离子处理工序。

⚠️ 温度波动超限 溶液温度变化±2℃会使沉积速率差异达15%。需要配备恒温系统，特别在微细电铸中更为关键。

⚠️ 脱模时机不当 过早脱模易损伤精细结构，过晚则增加残留应力。通过监测电流效率曲线能找到最佳时间点。

精密电铸的核心价值在于用可控成本实现微米级精度，但这需要设备、材料和工艺参数的精准配合。建议先明确产品功能需求（如耐磨性、导电性或装饰性），再选择对应的电铸镍或贵金属方案。对于批量生产，别忘了把溶液维护和后处理成本计入总预算。
