为什么说1.5nm芯片选型不能只看性能参数？

当你在评估1.5nm芯片时，如果只关注性能参数，可能会忽略真正影响使用效果的关键因素。本文将帮你理清选型时需要优先考虑的核心判断。

一、5nm芯片的真正价值在哪里？

1.5nm芯片代表了当前半导体工艺的先进水平，但很多采购者容易陷入一个误区：认为工艺节点越小，性能就一定越强。实际上，工艺进步带来的优势需要结合具体应用场景才能充分发挥。

对于大多数企业用户来说，1.5nm芯片的核心价值不在于单纯的算力提升，而在于它能实现的能效比优化和集成度突破。这意味着：

• 在移动设备中可以实现更长的续航
• 在高密度计算场景下能减少散热压力
• 为创新型应用提供更紧凑的硬件平台

理解这一点很重要，因为不同行业对芯片的需求重点差异很大。接下来我们需要看看哪些因素会真正改变你的选型决策。

二、为什么同样的1.5nm芯片实际表现可能大不相同？

即使采用相同的1.5nm工艺，不同厂商的芯片在实际应用中可能表现出显著差异。这主要源于三个关键因素：

• 设计架构：工艺只是基础，芯片的微架构设计决定了如何利用这些晶体管资源
• 制程成熟度：早期采用新工艺的芯片可能面临良率和稳定性挑战
• 配套IP：内存接口、AI加速单元等配套技术的整合水平影响整体效能

这些因素很难从简单的性能参数表中看出来，但会直接影响芯片在你特定工作负载下的表现。比如，某些强调实时性的工业应用可能更看重延迟稳定性，而非峰值算力。

因此，选型时应该先明确自己的核心需求场景，再评估芯片在这些场景下的实测数据，而不是单纯比较工艺节点或理论性能。

三、如何根据实际场景选择1.5nm芯片的替代方案？

1.5nm芯片虽代表先进制程，但并非所有场景都需要追求极致工艺。选型时需先明确核心需求：

• 高性能计算场景：如AI训练、超算中心，对算力密度和能耗比敏感，可优先考虑1.5nm或相邻的7nm芯片
• 中低负载场景：工业控制、边缘设备等，12nm等成熟制程可能更具性价比
• 特殊环境需求：高温、高湿或震动环境，需重点评估封装工艺而非单纯制程

先进制程芯片适合需要极致能效比的场景，但需注意配套系统的兼容性。例如某些7nm FPGA芯片在算法加速场景中，通过可编程架构反而能实现比固定架构1.5nm芯片更灵活的部署。

选型时建议分两步验证：先通过仿真测试确认理论性能差距是否影响业务目标，再评估整体拥有成本——包括配套设备升级、散热方案改造等隐性支出。某些情况下，采用成熟制程搭配优化算法可能是更务实的选择。

四、为什么1.5nm芯片的配套设备同样影响最终效果？

采购1.5nm芯片后，许多用户会发现实际性能与预期存在差距，问题往往出在配套环节。例如，芯片在运输和存储过程中若未使用专用晶圆承载盒，可能因静电或物理碰撞导致内部结构微损伤，这种损伤在后续测试中难以察觉，但会显著降低芯片的长期稳定性。

配套设备的选择需匹配芯片的精密特性：

• 防静电设备：从手套到工作台，需确保静电耗散能力符合半导体级标准
• 存储环境：氮气柜或恒温恒湿箱能避免氧化和湿气侵蚀

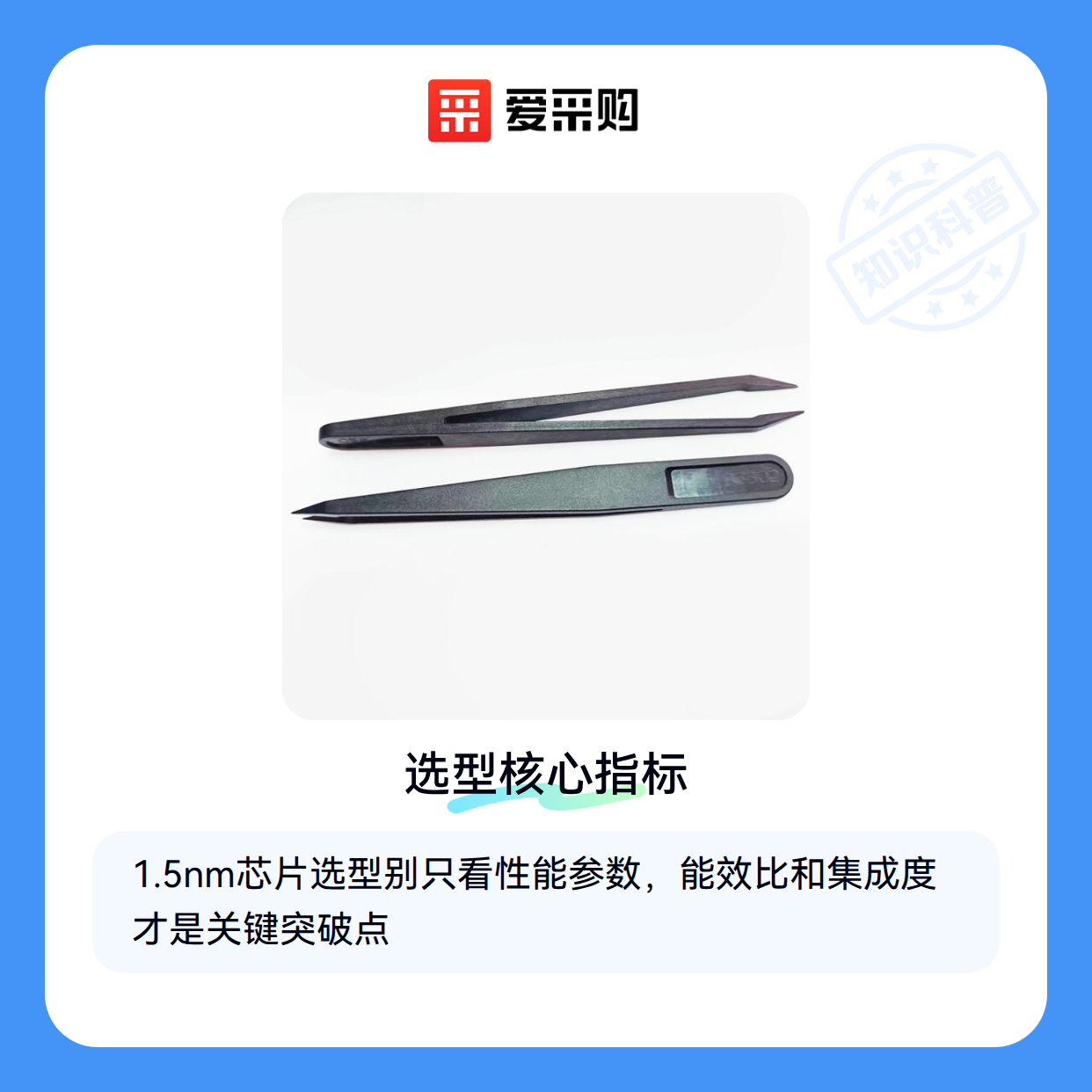

• 操作工具：普通金属镊子可能划伤芯片表面，需改用碳纤维防静电镊子等专业工具 这些配套的差异，直接决定了芯片能否在后续封装、测试环节保持设计性能。

尤其要注意的是，1.5nm芯片对洁净度要求极高，配套设备的无尘等级若不足，细微颗粒物附着可能造成光刻或蚀刻工序的良率下降。这要求配套采购时不能仅看基础功能参数，而需结合具体产线的环境标准。

五、容易被忽视的1.5nm芯片操作细节

即使配备了专业工具，操作手法不当仍可能造成损失。例如使用防静电镊子时，错误的夹取角度可能对芯片引脚施加侧向应力，这种应力在显微镜下难以察觉，但会随时间推移导致连接可靠性问题。

维护时需要特别注意：

• 清洁周期应缩短至常规芯片的1/3，但避免使用含酒精的清洁剂
• 测试夹具的接触压力需精确校准，过大压力会导致纳米级结构变形
• 散热硅脂的涂抹厚度需比成熟制程芯片更薄，否则影响热传导效率

这些细节的差异，使得1.5nm芯片的日常维护成本可能高于采购时的预期。建议在设备验收阶段就与供应商确认具体的操作规范和维护阈值，而非依赖过往经验。

选择1.5nm芯片时，应先明确自身场景对性能冗余度的真实需求，再评估配套设备的兼容性，最后核算长期维护成本。这三个环节的决策顺序不能颠倒——许多采购失误都源于在配套和维护预算不足的情况下，盲目追求芯片的纸面参数。
