高端玻璃基板选购：如何避免只看厚度而忽略真正重要的性能？

选购高端玻璃基板时，厚度往往成为最显眼的判断标准，但真正影响使用效果的却是那些容易被忽略的光学性能和机械强度指标。本文将帮你跳出参数陷阱，建立基于实际应用需求的选型逻辑。

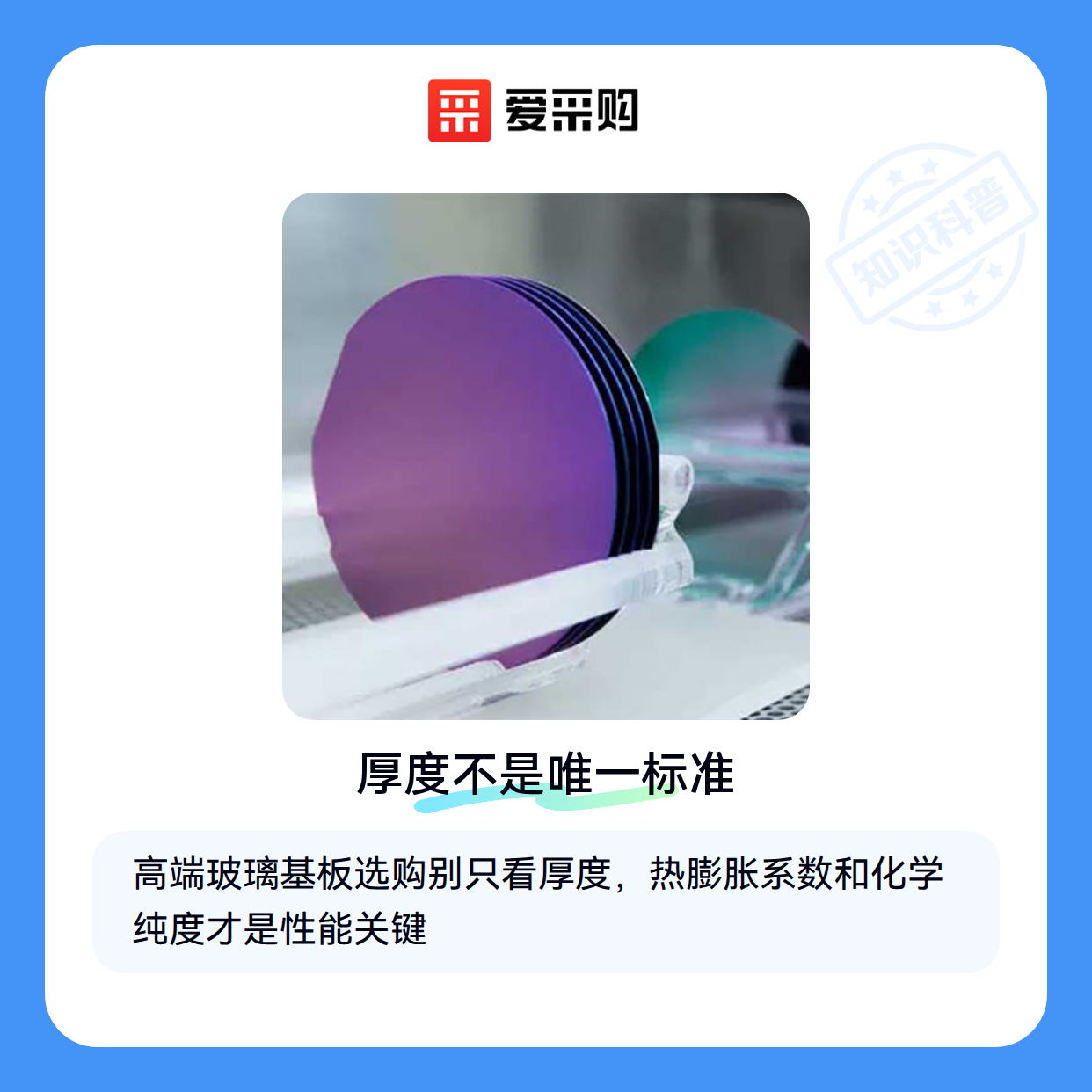

一、为什么同样厚度的高端玻璃基板性能差异显著？

高端玻璃基板的核心差异来自材质类型和工艺水平，而非单纯物理尺寸。常见的高硼硅、石英、TFT等子类在以下维度形成本质区别：

• 热膨胀系数：影响在温度变化环境下的尺寸稳定性
• 化学纯度：决定在腐蚀性场景中的耐受能力
• 表面平整度：直接影响精密设备的光路校准精度

这些隐性参数往往需要专业设备检测，采购时不能仅凭外观或基础参数表做判断。

二、如何平衡透光率与抗冲击性的矛盾需求？

光学性能与机械强度存在天然制衡关系。例如实验室设备通常需要极高透光率，而工业生产线更关注抗机械冲击能力。关键是要根据终端应用场景明确优先级：

• 显示面板制造：透光率波动需控制在极窄范围
• 光伏组件封装：需兼顾紫外线透过率和长期耐候性
• 半导体载具：对表面微观缺陷的容忍度更低

没有绝对优劣的材质，只有是否匹配具体工况的选型策略。

三、高硼硅玻璃基板与硅晶圆：如何根据应用场景选择？

当面临高端玻璃基板选型时，许多采购者会陷入材质替代的迷思。高硼硅玻璃基板与硅晶圆虽然都属于精密基材，但它们的核心应用场景存在本质差异：

• 高硼硅玻璃基板更适合光学仪器和激光应用，其热稳定性和透光率表现突出
• 硅晶圆则主要服务于半导体制造，在晶圆级封装和微电子加工中具有不可替代性

需要特别注意，某些特殊场景可能产生交叉需求。例如半导体光刻设备的掩模版既需要硅晶圆的导电特性，又要求高硼硅级别的透光精度。此时JGSI石英玻璃基板或蓝宝石玻璃基板可能成为折中方案，但需要额外评估加工成本与良率平衡。

对于明确需要机械强度与耐温性的工业检测场景，高硼硅玻璃基板的优势更为明显。其杨氏模量参数能更好抵抗检测探针的反复接触，而配套的激光切割玻璃基板加工技术也已相当成熟。这类基板通常支持定制安装孔和特殊涂层，便于集成到自动化检测系统。

硅晶圆的选择则更依赖半导体工艺链的匹配度。虽然氮化硅晶圆等衍生材料在特定性能上有提升，但必须考虑与现有沉积、光刻设备的兼容性。若仅作为实验性衬底使用，2-4英寸的小尺寸硅晶圆可能比标准12寸晶圆更经济实用。

最终决策时，建议先用试用样品验证三个关键界面：材料与加工设备的适配性、与上下游组件的热膨胀匹配度、在真实环境下的长期稳定性。这比单纯比较参数表更能发现潜在问题。

四、主材达标后，为什么配套检测设备同样关键？

采购高端玻璃基板后，许多用户会发现实际应用中仍存在性能波动问题，这往往源于配套检测设备的缺失。应力测试仪能识别基板在加工过程中的内部应力分布，避免因隐形缺陷导致的后期开裂；而玻璃基板检测仪则能精准测量透光率均匀性，这对显示面板等光学应用尤为重要。

配套加工设备的选择同样需要与基板特性匹配：芝技研SGP抛光机适合高硼硅玻璃的精细处理，而半导体高速点胶机则能确保TFT基板上的精密涂布均匀性。

忽视配套设备的协同性可能导致三种典型问题：加工精度不足造成的基板边缘微裂纹、环境应力测试缺失引发的后期形变，以及光学检测疏漏导致的批次性能差异。建议在采购主材时同步规划配套方案，尤其要关注检测设备与基板材质标准的兼容性。

五、恒温存储和防氧化处理如何延长基板寿命？

高端玻璃基板对存储环境极为敏感，温湿度波动会加速表面析碱和微观结构变化。实验室数据表明，未经防潮处理的基板在潮湿环境中放置三个月后，其杨氏模量可能下降明显。

氮气存储箱通过惰性气体隔绝氧气，能有效防止基板表面氧化层的形成；而恒温存储柜则维持稳定的温度环境，避免热胀冷缩带来的内部应力积累。对于需要长期备货的精密电子用基板，这类设备投入能显著降低后续品质风险。

日常使用中还需注意：

• 避免基板直接接触金属夹具，建议使用真空吸盘等非接触式固定装置
• 清洁时选用无尘室专用耗材，普通纤维布可能划伤表面镀膜
• 运输前后需进行24小时环境适应性静置，特别是温差较大的季节

系统化的高端玻璃基板采购决策应遵循场景优先原则：先根据光学性能、机械强度等核心指标匹配主材类型，再通过配套检测设备验证实际性能，最后用恒温存储柜等环境控制方案保障长期稳定性。这种分阶判断方法既能避免参数选择的盲目性，也能控制全生命周期的综合使用成本。
