全桥芯片怎么选？关键参数别忽略

面对琳琅满目的全桥芯片，如何快速锁定适合自己项目的型号？选错关键参数可能导致驱动效率低下甚至设备故障。本文将帮你梳理电压、电流等核心参数的匹配逻辑，避免因参数误判带来的隐性成本。

一、全桥芯片如何控制电流方向？

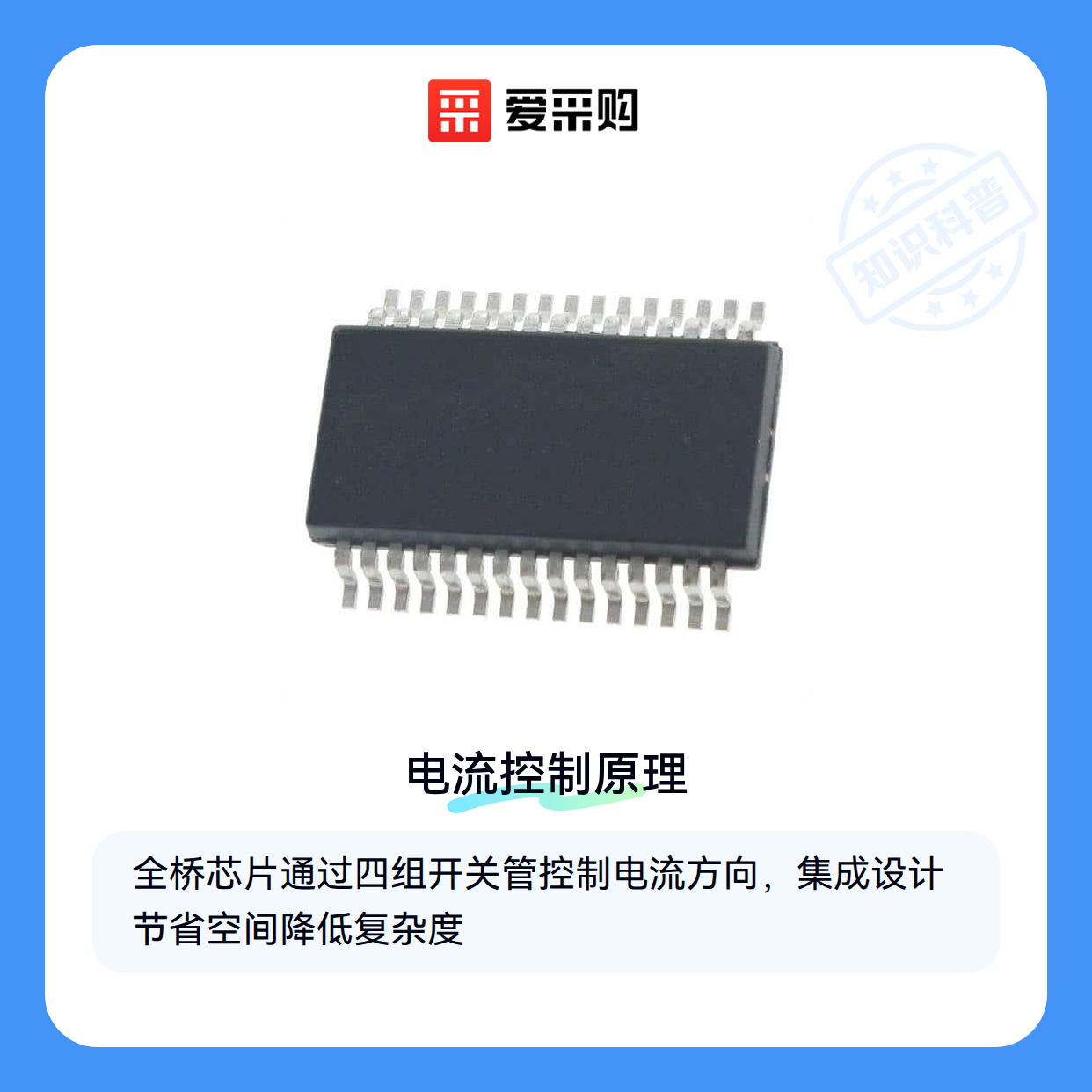

作为电机驱动和电源转换的核心组件，全桥芯片通过四组开关管组合实现电流双向控制。其核心价值在于：

• 用单一芯片替代分立MOSFET搭建的桥式电路，节省PCB空间
• 集成过流保护和逻辑控制功能，降低系统设计复杂度

当前市场上的全桥驱动芯片主要分为基础型和智能型两类。基础型如NCV7703BD2R2G适合需要SPI接口控制的场景，而智能型如TMI8270自带过流保护更适合空间受限的紧凑设计。

理解这种电流切换机制后，就能更准确地评估芯片是否匹配负载特性。接下来需要重点关注哪些参数会影响实际驱动效果？

二、为什么同样标称电流的芯片驱动能力差异大？

标称电流值相同的全桥功率芯片，实际带载能力可能相差明显。这主要受三个隐藏因素影响：

• 导通电阻决定能量损耗，间接影响持续输出能力
• 散热设计质量关系到长时间运行的稳定性
• PWM响应速度差异会导致高频场景下的控制精度不同

例如在电机启停频繁的场合，选择像A3941KLPTR-T这样导通电阻更低的型号，能减少发热导致的性能衰减。而对于需要精密调速的应用，则应优先考察芯片的PWM响应带宽。

这些参数间的相互制约关系，决定了不同场景下的最优选择策略。那么具体到你的应用环境中，应该侧重哪些性能维度？

三、不同应用场景下如何匹配全桥芯片？

全桥芯片的选型需要紧密结合实际应用场景，不同场景对芯片的性能要求差异明显。以下是几种常见场景的选型建议：

• 逆变器应用：需要关注输出波形质量和死区时间控制，适合选择支持SPWM调制和可调死区的芯片，如正弦波逆变器芯片。
• 电机驱动：步进电机或直流电机驱动需重点考虑电流输出能力和散热性能，步进电机驱动芯片通常提供更精细的分辨率控制。
• 电源管理：离线开关电源等应用更注重转换效率和稳定性，可选择集成保护功能的PWM控制芯片。

逆变器场景中，若需要纯正弦波输出，需选择载波频率可调、死区时间精准控制的芯片，这对IGBT模块的驱动效果影响显著。而谐振型双向逆变则对芯片的同步控制能力要求更高。

对于电机驱动场景，步进电机需要芯片支持多细分分辨率，以平衡运行平稳性和扭矩输出；直流电机驱动则更关注H桥的电流承载能力。封装尺寸和散热设计也会影响长期可靠性。

选型时还需注意配套设备的兼容性，如栅极驱动芯片需要匹配MOSFET或IGBT的阈值电压。接下来需要根据所选芯片特性，考虑电压调节器和散热方案等配套设备。

四、选完全桥芯片后，这些配套设备同样关键

全桥芯片的性能发挥离不开配套设备的支持。忽略配套设备的选择，可能导致系统稳定性下降或芯片寿命缩短。

• 电压调节器：确保输入电压稳定，避免电压波动对芯片造成冲击
• 散热片或散热风扇：全桥芯片在高负载工作时会产生较多热量，需有效散热
• 示波器探头：用于调试和监测芯片工作状态，选择合适带宽的探头很重要

对于需要精确测量的场景，示波器探头的选择尤为关键。高频应用需要更高带宽的探头，而大电流场合则需要考虑探头的耐流能力。错误的探头选择可能导致测量误差，影响调试效果。

此外，静电防护也不容忽视。使用防静电手环和静电防护袋可以有效防止静电损伤芯片。在潮湿环境中，还应考虑使用防潮存储设备来保护电路板。

五、这些使用细节能让全桥芯片更稳定耐用

安装全桥芯片时，焊接质量直接影响长期可靠性。使用合适温度的热风枪可以避免过热损坏芯片，同时确保焊点牢固。

• 焊接温度：控制在芯片规格允许范围内
• 焊接时间：避免长时间高温接触
• 焊锡选择：使用合适熔点的优质焊锡

调试阶段建议逐步增加负载，观察芯片温升情况。如果发现温度上升过快，需要检查散热系统是否正常工作。长期高温运行会显著缩短芯片寿命。

定期维护也很重要。清理散热片上的灰尘，检查焊点是否氧化，这些简单的维护措施能有效延长全桥芯片的使用寿命。在灰尘较多的工业环境中，建议增加维护频率。

选择全桥芯片需要综合考虑应用场景、负载特性和工作环境。从关键参数到配套设备，再到使用维护，每个环节都影响着最终的系统性能和可靠性。根据实际需求平衡性能与成本，才能做出最适合的选择。
