镁铬砖耐火砖选不对，窑炉寿命直接减半

选错镁铬砖耐火砖，窑炉内衬可能提前半年报废——这不是危言耸听，而是很多工业用户踩过的坑。这种碱性耐火材料看似普通，却在玻璃窑、水泥窑等高温设备中承担着关键防护作用。

一、镁铬砖耐火砖为什么是高温窑炉的首选

在1600℃以上的工作环境中，普通耐火材料会快速失效，而镁铬砖耐火砖凭借其特殊的化学组成展现出三大优势：

• 抗碱性渣侵蚀：氧化镁（MgO）和三氧化二铬（Cr₂O₃）的组合能有效抵抗水泥熟料、玻璃液的化学腐蚀

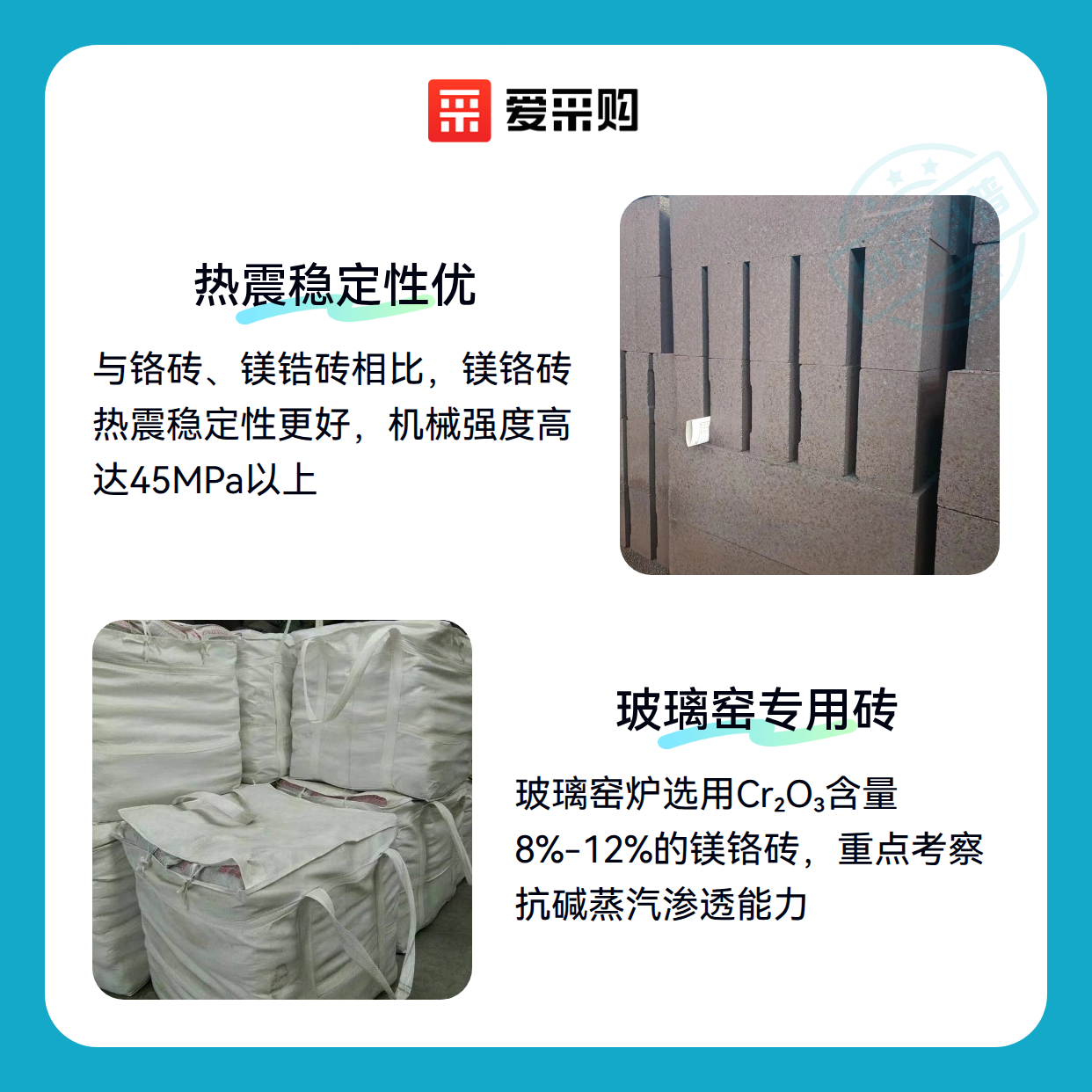

• 热震稳定性好：相比纯镁砖，铬元素的加入改善了材料的热膨胀系数，减少了温度骤变导致的裂纹
• 机械强度高：典型产品的耐压强度可达45MPa以上，能承受窑炉内物料的机械磨损

这类材料特别适合水泥窑镁铬砖烧成带、高炉用镁铬砖风口区等极端工况。玻璃窑蓄热室常用的这类产品，往往需要同时满足抗渗透和耐热冲击的双重要求。

二、镁铬砖与其它耐火砖的本质区别

很多人分不清镁铬砖耐火砖与相似产品的差异，其实关键在微观结构：

• 与铬砖对比：镁铬砖的MgO含量通常在60%以上，铬含量8%-20%，既保留了镁质材料的高耐火度，又通过铬组分提升了抗渣性
• 与镁锆砖对比：虽然都含镁，但锆英石添加的成本更高，更适合钢水精炼等超高温场景
• 与镁铝砖对比：尖晶石结构的镁铝砖热震性更好，但抗碱性渣能力稍逊

真正的性能分水岭在于方镁石晶粒尺寸和玻璃相含量——优质产品的晶粒尺寸应达到150μm以上，玻璃相控制在3%以内，这也是影响使用寿命的关键指标。

三、不同窑炉该选哪种镁铬砖耐火砖

根据设备类型选择匹配的镁铬砖，能显著延长窑炉寿命：

1. 玻璃窑炉
   蓄热室优先选用Cr₂O₃含量8%-12%的玻璃窑镁铬砖，重点考察抗碱蒸汽渗透能力。标砖尺寸23011465mm最常用，但异型部位需要定制加工。

2. 水泥回转窑

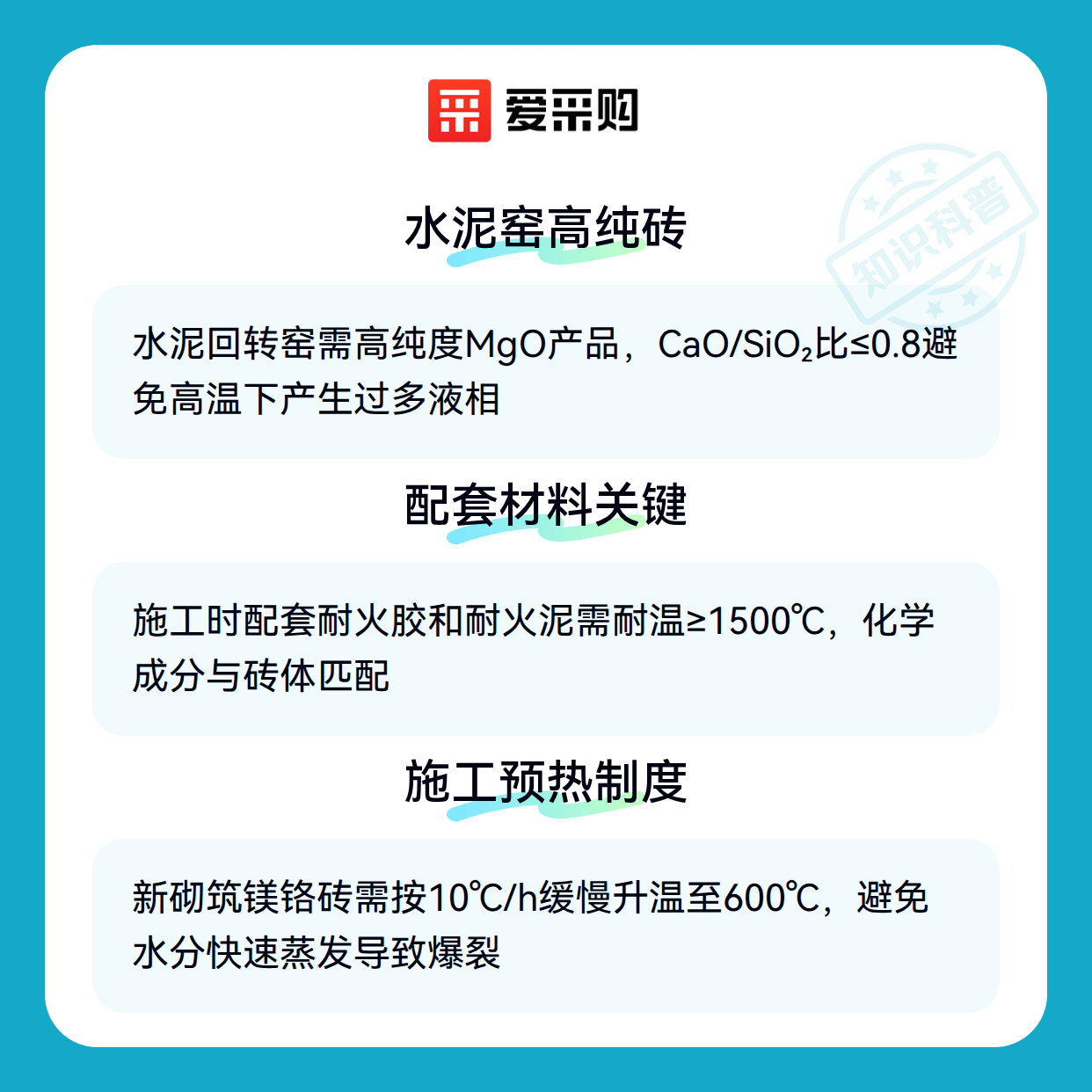

   烧成带需要MgO≥97%的高纯度产品，关注CaO/SiO₂比≤0.8的指标，避免高温下产生过多液相。

3. 冶金电炉
   考虑采用镁钙砖作为替代方案，其游离CaO能有效捕捉钢水中的硫磷杂质，但需注意防潮包装。

对于热震频繁的钢包工作层，镁铝砖可能是更经济的选择。其尖晶石结构能承受200次以上的热循环，且不含铬元素更环保。

四、买了镁铬砖耐火砖后，别忘了这些配套材料

砌筑镁铬砖时容易忽视两个关键配套：

• 密封材料：耐火胶要选择耐温≥1500℃的弹性密封型，特别是窑炉膨胀缝处需要使用磷酸二氢铝耐火胶这类专用产品
• 接缝处理：耐火泥的化学成分应与砖体匹配，建议选用镁铬质耐火泥，其导热系数控制在0.5W/(m·K)左右最佳

高温区电缆穿孔部位别忘了用耐火纤维包裹，再配合电缆填缝耐火胶做防火密封，避免热气流窜入引发事故。

五、镁铬砖耐火砖施工时最容易忽视的三个细节

• 预热制度：新砌筑的镁铬砖必须按10℃/h的速率缓慢升温至600℃，避免水分快速蒸发导致爆裂
• 防潮措施：特别是含CaO的镁钙砖，仓储时要严格防潮，受潮后需在300℃下烘干24小时才能使用
• 膨胀预留：每米砌体要留6-8mm膨胀缝，用耐火涂料填充比普通耐火泥更可靠

实际使用中，窑皮挂得好能保护镁铬砖——保持稳定的烧成温度曲线比单纯追求砖体质量更重要。

镁铬砖耐火砖的选型本质是匹配工况与材料特性的过程。玻璃窑侧重抗渗透，水泥窑关注耐高温，冶金炉则要考虑抗渣性。配套的耐火纤维和密封材料同样影响整体寿命，施工时预留合理的膨胀空间往往比材料本身更关键。
