复合材料粘接失败，往往不是胶水不够强，而是界面没处理好——当玻璃纤维与树脂之间出现分层，或是金属涂层莫名脱落时，问题通常出在缺少合适的
硅烷偶联剂的官能团选择才是关键
16小时前一、为什么不同材料需要匹配不同官能团
硅烷偶联剂的核心价值在于它的双重反应性：一端通过硅氧烷键与玻璃、金属等无机物结合，另一端通过
- 用氨基硅烷处理酸性基材，导致过早凝胶化
- 在潮湿环境中使用
KH570增粘剂 ，水解速度失控 - 对非极性塑料（如PP）直接使用常规硅烷，几乎无效果
乙烯基硅烷是处理玻璃纤维的经典选择，尤其适合不饱和树脂体系。它的碳碳双键能与树脂共聚，而乙氧基在纤维表面形成致密膜层。
关键结论：先确认基材表面特性，再倒推需要的官能团类型 🔍
二、氨基/环氧基/巯基到底差在哪里
三类主流官能团的适配逻辑完全不同：
氨基硅烷偶联剂
碱性特征明显，适合处理二氧化硅、黏土等带负电表面，但会加速环氧树脂固化。常见于涂料和密封胶中提高附着力。环氧基硅烷偶联剂
反应温和，适合需要控制固化速度的场景，比如玻璃纤维增强塑料。水解后能与羟基、羧基等多种基团反应。巯基硅烷
唯一能与橡胶硫化的类型，在轮胎帘线处理中不可替代。对铜、银等金属也有特殊亲和力。
关键结论：氨基活泼、环氧稳定、巯基专攻橡胶/金属 🧪
三、根据基材特性倒推偶联剂类型
金属表面处理
- 不锈钢/铝合金：优先选含
巯基硅烷偶联剂 ，与金属氧化物形成强键 - 铜/银：可考虑含硫或含氮硅烷，避免使用酸性体系
无机填料改性
- 碳酸钙/滑石粉：用
铝酸酯偶联剂 性价比更高，但高温下可能分解 - 二氧化硅/玻璃纤维：必须使用硅烷类，环氧基或甲基丙烯酰基最常用
聚合物复合材料
- 对于PVC、PET等极性塑料：常规硅烷效果尚可
- 非极性塑料（PP/PE）：需要先用
钛酸酯偶联剂 活化表面
需要柔性界面时（如防水涂料），
关键结论：金属看硫/氮、无机物看耐温、塑料看极性程度 ⚖️

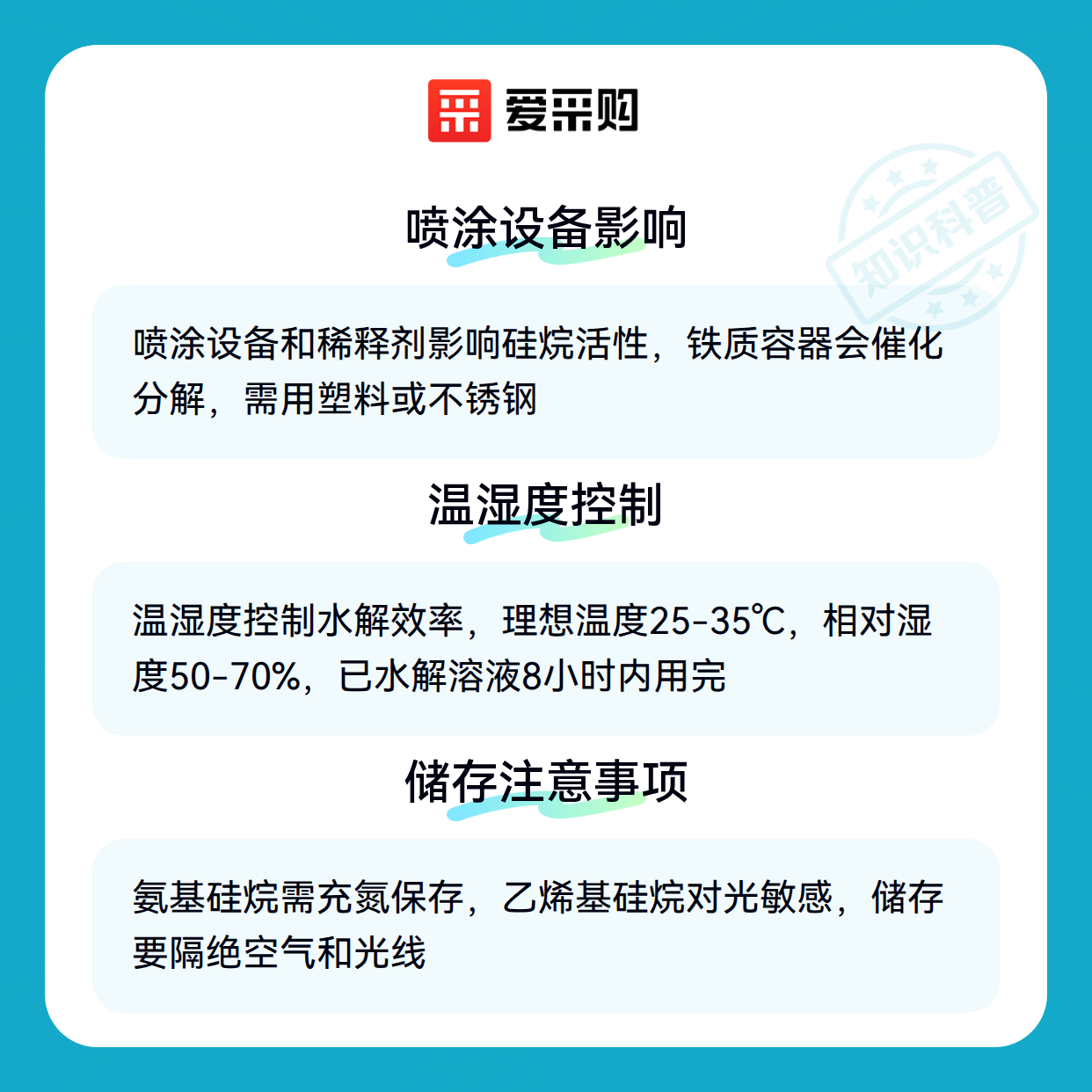

四、喷涂设备和稀释剂影响最终效果
硅烷应用最大的坑是水解控制。实验室效果好的配方，现场可能因设备不当而失效：
- 喷枪雾化过粗会导致局部浓度过高，形成凝胶颗粒
- 未使用专用
硅烷稀释剂 时，水溶液容易在30分钟内失效 - 铁质容器会催化某些硅烷分解，必须用塑料或不锈钢设备
关键结论：设备材质和混合方式决定硅烷活性寿命 ⏳
五、温湿度如何影响硅烷水解效率
现场施工常忽视的环境因素：
- 理想水解温度是25-35℃，低于10℃时反应可能需要12小时以上
- 相对湿度50-70%最佳，湿度过高会导致缩聚过快
- 已水解的硅烷溶液必须8小时内用完，否则逐步失去活性
- 固化阶段需要配合
硅烷水解催化剂 加速交联
储存时更要当心：
- 氨基硅烷必须充氮保存，否则会吸收CO₂变质
- 乙烯基硅烷对光敏感，需用棕色瓶存放
关键结论：水解要控速，固化要加速，储存要隔绝 🌡️
选硅烷偶联剂本质是选官能团——先确认基材表面特性（金属氧化物、羟基含量、酸碱性），再匹配对应的氨基、环氧基或巯基。对于特殊场景，
