有源探头测量不准？可能是这些细节在捣鬼

有源探头测量不准？别急着怀疑设备质量——可能是接地不良、带宽超限或模式选错这些细节在影响结果。找准问题根源，才能让高性能探头发挥真正实力。

一、为什么标称带宽足够却仍测不准高频信号？

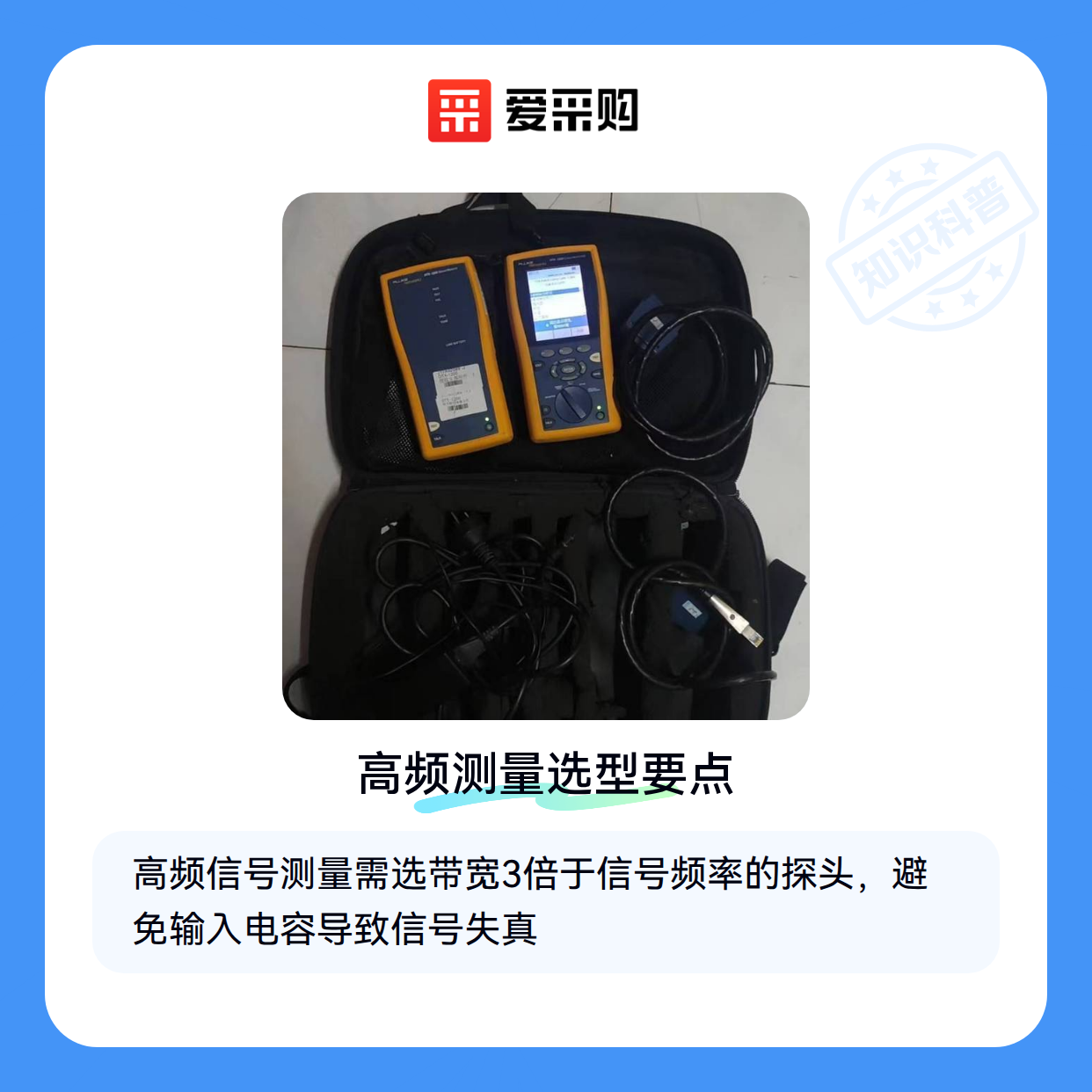

当被测信号频率接近或超过探头标称带宽时，实际测量结果可能出现明显失真。这是因为有源探头的带宽指标通常指-3dB衰减点，意味着信号幅度已下降约30%。对于需要精确捕捉快速边沿或高频细节的场景，建议选择带宽至少是被测信号最高频率3倍以上的探头。

实际使用中容易忽略的是，探头带宽还与输入电容直接相关。高频信号经过探头时，过大的输入电容会与电路形成低通滤波效应，导致上升时间变慢。例如测量GHz级时钟信号时，即使选择标称带宽匹配的普通探头，其较高的输入电容仍可能使方波边沿出现明显圆角。

需要特别关注高频应用时，可优先考虑输入电容更小的专用高频有源探头。这类探头通常采用特殊结构降低寄生参数，同时保持较低的衰减比。对于开关电源噪声分析、射频电路调试等场景，这种差异可能直接影响对振铃、过冲等关键现象的判断。

判断实际需求时，不仅要看信号基频，还需考虑谐波成分。例如测量100MHz方波时，若要保留5次谐波特征，探头带宽应不低于500MHz。这也是为什么汽车电子测试中，即使CAN总线速率仅1Mbps，工程师仍常选用带宽更高的探头来捕捉瞬态干扰。

二、为什么接地不良会让有源探头测量结果飘忽不定？

接地环路是高频测量中最容易被忽视的噪声源。当探头接地线过长或接触不良时，会形成环形天线效应，引入空间电磁干扰。实际使用中常见两种问题：

• 使用随机附带的通用接地夹，接触电阻不稳定导致基线漂移
• 为方便操作随意延长接地线，反而放大工频干扰

改善接地质量需要关注两个维度：

1. 机械接触：选择带弹簧针或飞机夹的专用探头接地线，确保与测试点金属面充分接触
2. 路径优化：接地线长度应尽量缩短，必要时可用BNC转接头就近接入示波器接地端

在强干扰环境中，还需要考虑配套屏蔽措施。比如测量开关电源时，探头保护套能减少电场耦合，而测速探头屏蔽接地方案则对抑制电机干扰更有效。这些细节往往比探头本身带宽参数更能决定实际测量精度。

三、单端探头测差分信号会遗漏哪些关键信息？

用普通单端探头测量差分信号时，共模噪声会被当作有效信号采集，导致波形出现异常抖动。典型场景如测量RS485总线时，若未使用差分探头，接地环路引入的共模干扰可能被误判为信号质量问题。

差分探头通过对称结构和共模抑制比（CMRR）参数，能有效消除两根信号线间的共模干扰。实际测试中，CMRR越高意味着对电源噪声、地弹等干扰的抑制能力越强。在电机驱动、电力电子等强干扰环境，这种差异可能直接决定能否观察到真实的信号跳变沿。

选择差分探头时需注意其最大差模电压范围。测量IGBT栅极驱动等高压差分信号时，普通低压差分探头可能因超限而损坏。此时应选用专门的高压差分探头，其内部通常包含安全隔离和过压保护设计。

对于既有单端又有差分信号的多协议系统，可以考虑配备可切换模式的探头。但需注意模式切换时可能需要重新校准，且部分高性能差分探头为保证信号完整性会牺牲单端测量功能。是否需要专用探头，最终取决于系统中关键差分信号的质量要求。

四、为什么同样规格的探头在不同示波器上表现差异明显？

探头与示波器的阻抗匹配问题常被低估。标称参数相同的设备，实际输入电容可能有明显差异。当探头补偿电容与主机输入电容不匹配时，会导致高频信号幅值衰减或振铃现象。

判断兼容性需要验证三个关键点：

• 输入阻抗曲线是否在所需频段内保持稳定
• 探头补偿范围能否覆盖示波器实际输入电容
• 接口类型是否支持信号完整传输（如BNC母头转接可能引入额外容抗）

对于需要多设备联测的场景，建议先用矢量信号源输出标准波形，同步检查各通道幅度和相位响应。这套验证流程比单纯对比参数表更能暴露潜在的系统匹配问题。

五、如何建立有源探头选型与使用的检查逻辑？

将前文分析转化为可执行的决策树：

1. 先确认最高测量频率，选择带宽有足够余量的探头（一般3-5倍于信号基频）
2. 评估使用环境干扰强度，决定是否需要差分探头或特殊接地方案
3. 核对现有示波器输入特性，确保阻抗匹配和接口兼容

日常维护同样影响长期测量稳定性。建议建立定期检查清单：

• 每月用探头校准器验证幅频特性
• 每次使用前肉眼检查接地线磨损情况
• 长期存放时使用防震运输箱避免电缆老化

最终决策要回归测量需求本质：不是追求最高参数，而是确保系统各环节（探头-附件-主机-环境）的协同一致性。这也是专业实验室标配探头延长线、探头收纳盒等配套设备的原因。
