当你在电源设计或高频电路中需要快速开关和低功耗特性时，
如何避免选错肖特基二极管带来的性能不匹配？
1小时前一、为什么肖特基二极管更适合你的高频应用场景？
与普通PN结二极管相比，肖特基二极管通过金属-半导体结实现导通，这种结构带来两个核心优势：
- 导通压降更低（通常0.3V左右），能显著降低大电流场景下的功率损耗
- 反向恢复时间极短，适合高频开关电路中的快速响应需求
但正是这些特性也带来了选型时的特殊考量——比如同样标称电流下，不同封装的散热能力可能相差明显，而高频应用还需要额外关注结电容参数。
理解这些底层原理，才能在看参数表时抓住重点：不是所有标着'肖特基'的二极管都适合你的具体场景。
二、封装差异如何影响你的实际使用效果？
封装不仅是外观差异，更直接决定二极管的散热能力和电流承载上限：
- SOD-123等小封装适合空间受限但电流要求不高的场景（如便携设备）
- SMB封装通过更大焊盘面积提升散热，可应对中等电流连续工作
- TO-277B等功率封装自带散热路径，适合汽车电子等高温高负荷环境
实际选型时，不能只看标称电流值——厂商测试条件可能与你的使用环境存在差异。在密闭空间或高温工况下，建议留出更多余量。
这种封装与场景的匹配逻辑，正是很多参数相近但性能差异背后的关键原因。接下来需要结合你的具体电路需求，进一步锁定电压和频率参数。
三、高频与大电流场景下如何匹配肖特基二极管？
选择肖特基二极管时，核心矛盾在于参数相似的型号可能因应用场景差异导致性能不匹配。以下是两种典型场景的选型逻辑：
- 高频应用：需优先关注反向恢复时间(trr)和封装尺寸，SOT-23等小封装更适合高频开关电路
- 大电流场景：重点考虑平均整流电流(Io)和散热能力，TO-220或D2PAK封装能更好应对持续高负载
对于开关电源等高频场景，过大的封装会导致寄生电感增加，影响开关速度。此时低压降并非首要考量，反而需要平衡反向漏电流与响应速度。像BAT54A这类SOT-23封装的器件，虽然电流承载能力有限，但ns级恢复时间能有效降低高频损耗。

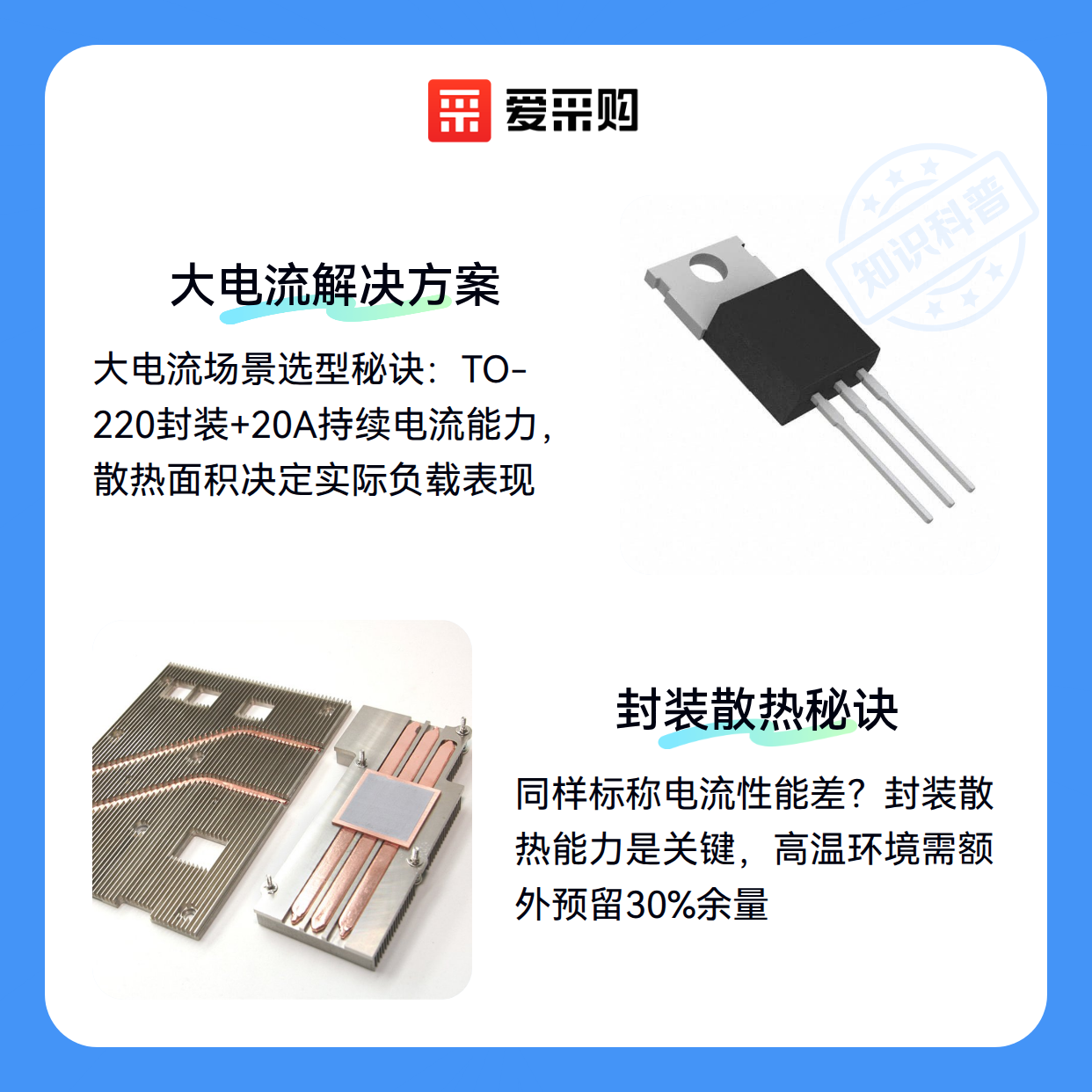

而在变频器或电机驱动等大电流场合，TO-220封装的MBR20100系列通过更大的接触面积改善散热，其20A的持续电流能力比高频型号更适应突波冲击。但需注意这类封装需要预留足够的安装空间和散热设计。
实际选型时建议先明确电路中的关键约束：空间受限的高频电路侧重封装尺寸与速度，功率电路则优先保证电流余量和热稳定性。下一步需要根据选定的参数范围，考虑配套散热方案或布局优化。
四、大电流场景下如何避免散热不足导致的性能衰减？
采购肖特基二极管后，散热管理往往是实际应用中容易被忽视的关键环节。尤其在连续大电流场景下，即使选择了合适封装的二极管，缺乏有效的散热配套仍可能导致结温升高，进而影响正向压降和反向漏电流等关键参数。
对于TO-277等表面贴装封装，需优先考虑PCB的铜箔面积和散热过孔设计；而TO-220等插件式封装则要匹配足够面积的散热片，并注意
在系统集成阶段，建议配备基础测试设备监测实际工作温度。便携式红外测温仪可快速定位热点，而更精确的方案是使用
完成散热配套后，还需注意环境适应性处理：
- 潮湿环境建议加装防潮保护套
- 振动场合需采用防震安装夹具
- 多尘区域应定期用
电路板清洁剂 维护接触面 这些配套措施能显著延长二极管在高负荷场景下的稳定工作时间。
五、为什么焊接工艺会影响肖特基二极管的寿命？
安装过程中的热损伤是导致早期失效的常见原因。肖特基二极管的金属-半导体结对温度敏感，建议使用
- 焊接温度不超过器件规格书上限
- 烙铁头接地良好以防静电击穿
- 先焊接散热端引脚以降低热传导阻力
焊接完成后，残留的松香和助焊剂可能引发漏电。选用挥发性快、无残留的电路板清洁剂处理焊点，既能保持绝缘性能，又避免化学腐蚀。对于密集安装的贴片二极管，建议采用
长期存放时需注意：
- 保持环境干燥，相对湿度最好控制在较低水平
- 避免强光直射导致封装材料老化
- 定期上电测试防止接触氧化 这些细节能最大限度保持二极管的原始性能参数。
选择肖特基二极管实质是构建系统级解决方案。从封装散热能力到焊接工艺控制，再到日常维护的电路板清洁剂使用，每个环节都影响着最终性能表现。建议建立参数-场景-配套的三维决策框架：先锁定核心电气需求，再根据安装环境匹配物理封装，最后规划散热管理和维护方案，这样才能真正发挥肖特基二极管的性能优势。
