溅射ta靶材选购:这些关键差异你可能没注意到

10小时前

选购溅射ta靶材时,你是否注意到不同供应商的产品在关键性能上存在显著差异?本文将帮你识别那些容易被忽略的选型要点,避免因参数匹配不当导致的镀膜效果问题。

一、为什么ta靶材的纯度会影响最终镀膜质量?

溅射ta靶材通过高能粒子轰击表面释放钽原子,其纯度直接影响镀膜的致密性和导电性能。市场上常见的99.9%和99.95%纯度等级,在实际应用中会表现出明显的性能差异。

与普通金属靶材不同,ta靶材需要承受更高的溅射功率和更严苛的工艺环境。这要求其晶粒结构必须均匀,且杂质含量需控制在极低水平,否则会导致镀膜出现孔洞或成分偏析。

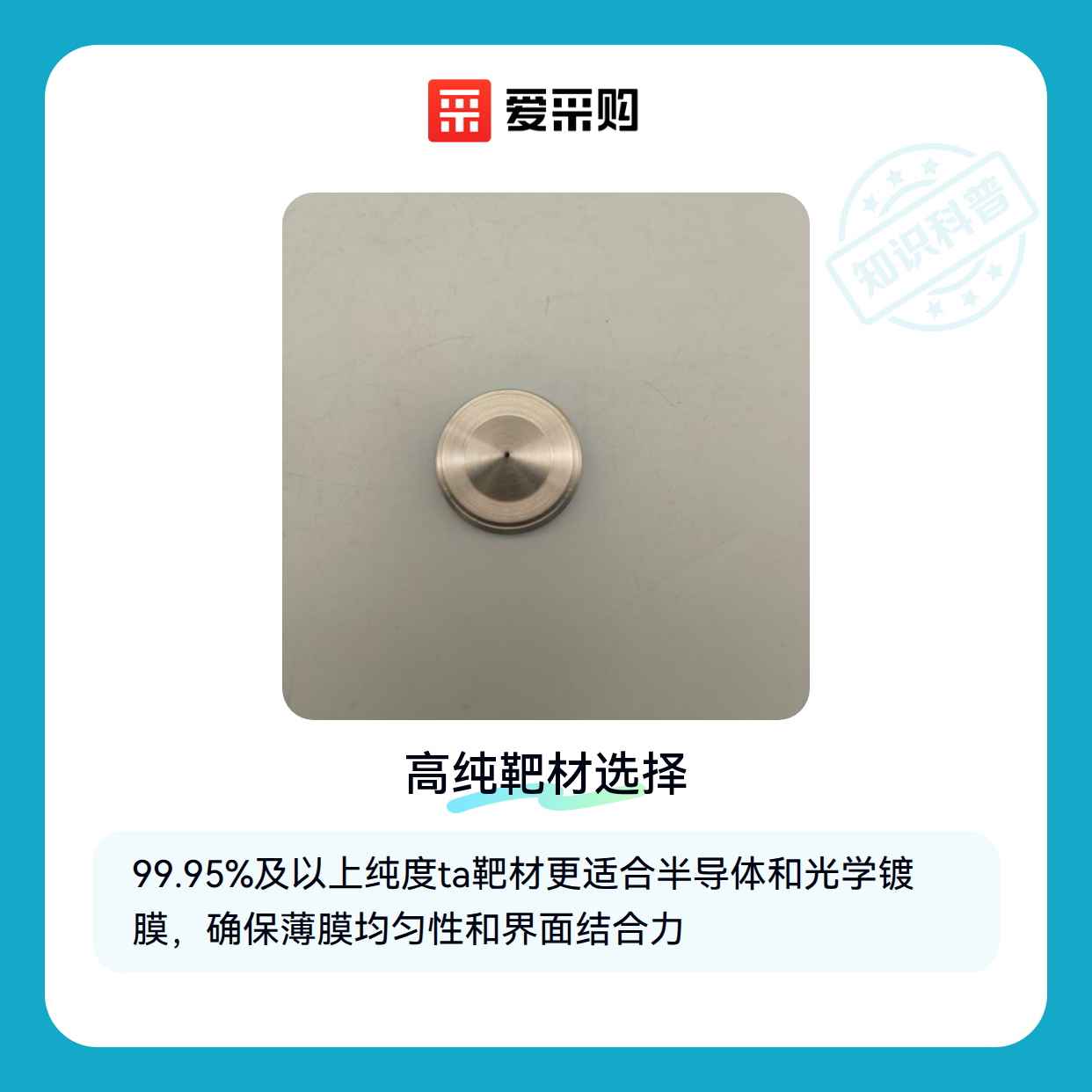

当你的应用涉及半导体或精密光学镀膜时,建议优先考虑99.95%及以上纯度的高纯钽靶材,这类产品能更好地保证薄膜的均匀性和界面结合力。

二、除了纯度,还有哪些参数会显著影响ta靶材性能?

靶材密度是另一个关键但常被低估的参数。密度不足的ta靶材在长时间溅射后容易出现表面粗糙化,导致镀膜速率不稳定和颗粒污染问题。

晶粒取向同样值得关注:

  • 随机取向的靶材适合常规镀膜需求
  • 特定晶向的靶材能优化某些特殊应用的膜层性能
  • 多晶靶材比单晶靶材更适合大规模生产环境

这些参数的组合选择应该基于你的具体工艺条件,比如工作气压和基片温度都会放大不同参数间的协同效应。

三、半导体与光学镀膜场景下,如何匹配最合适的ta靶材?

选择溅射ta靶材时,应用场景是首要考量因素。不同领域对靶材的纯度、密度和微观结构有差异化需求,盲目追求高参数可能增加不必要的成本,而参数不足则会影响镀膜性能。以下是两种典型场景的选型逻辑:

  • 半导体制造:需要极高纯度的ta靶材(通常99.99%以上),以减少杂质对晶圆电性能的影响。这类靶材往往需要配合磁控溅射技术使用,确保镀膜均匀性。
  • 光学镀膜:更关注靶材的致密性和晶粒尺寸控制,纯度要求可适当放宽至99.95%左右,但需确保溅射过程中无颗粒飞溅,以免影响透光率。

镀膜ta靶材在光学领域的优势在于其稳定的溅射速率和可控的膜层应力。对于需要多层镀膜的光学元件,建议选择经过热等静压处理的靶材,其内部孔隙率更低,能减少镀膜时的气孔缺陷。

溅射设备功率有限或需要快速成膜时,可考虑钛硅合金等复合靶材作为替代方案。这类磁控溅射靶材能调整溅射产额,但需注意合金比例对膜层成分的影响。在科研实验中,高纯钒靶材或氮化硅靶材也可能成为特定功能的补充选择。

确定核心参数后,还需评估靶材与现有设备的兼容性。例如直径超过8寸的靶材需要匹配大型溅射腔体,而厚度不足5mm的靶材可能影响使用寿命。下一步需要结合这些尺寸参数,考虑背板冷却等配套方案。

四、靶材背板与溅射设备的匹配关键点

选购溅射ta靶材后,配套设备的选择同样影响最终镀膜效果。靶材背板作为直接接触靶材的部件,其材质和导热性能决定了靶材的散热效率。若背板与靶材热膨胀系数不匹配,长期高温工作可能导致靶材开裂。

对于高功率溅射场景,建议优先考虑陶瓷合金靶材背板,其耐高温和导热平衡性更适合ta靶材的特性。而磁控溅射靶材背板则需注意与溅射设备的磁场兼容性,避免磁场分布不均影响镀膜均匀性。

溅射设备的真空系统维护常被忽视。使用低纯度氩气可能导致镀膜杂质增多,此时搭配氩气纯化器能显著提升气体纯度。此外,真空泵油的定期更换和腔体密封圈的检查,对维持系统稳定性至关重要。

操作人员的防护装备也需同步配置。无尘室服装能有效减少环境颗粒污染,而防静电手套可避免人体静电对敏感镀膜工艺的干扰。这类配套虽小,却是保证工艺稳定性的重要环节。

五、延长靶材寿命的三大实操细节

ta靶材使用前需彻底清洁表面。残留的指纹或油渍在真空环境下会挥发,导致镀膜出现针孔。建议用无尘布蘸取高纯度酒精单向擦拭,避免循环擦拭引入二次污染。

溅射功率的阶梯式提升能减少靶材热应力。突然施加高功率易使靶材局部过热产生裂纹,尤其对大尺寸靶材更应分阶段调整参数。同时监测沉积速率,过快可能导致膜层应力增大。

定期旋转靶材位置可改善利用率。磁控溅射中等离子体分布不均会导致靶材局部过度侵蚀,通过周期性调整靶材安装角度,能使侵蚀区域更均匀,延长整体使用寿命。

选择溅射ta靶材时,先明确镀膜性能要求再倒推靶材参数,比单纯比较规格更有效。配套设备和使用细节的投入,长期来看能降低综合成本。记住:适合半导体应用的超高纯靶材,在光学镀膜中可能反而造成资源浪费。
