板端连接器选型的三个关键维度

电路板上的连接稳定性问题，往往就藏在那些不起眼的板端连接器里。选对型号，信号传输质量、设备寿命和后期维护成本都能得到显著改善。

一、为什么现代设备越来越依赖板端连接器

现代电子设备的高密度集成趋势，让板端连接器从简单的物理接口升级为关键信号通道。不同于传统焊接方式，它的优势在于：

• 模块化设计：允许电路板单独测试维修，降低整体故障率
• 抗振动性能：插拔结构比焊点更能承受机械应力，适合车载、工业场景
• 可扩展性：通过更换不同间距的PCB连接器快速适配新硬件方案

在光伏逆变器等户外设备中，带防水设计的光伏板端连接器更是成为标配。这类场景下常见的选择是：

⚡ 核心结论：连接器已从附属件变为影响系统可靠性的关键组件。

二、间距和镀层如何影响信号传输质量

选型时最容易忽视的两个技术参数，恰恰决定了长期使用效果：

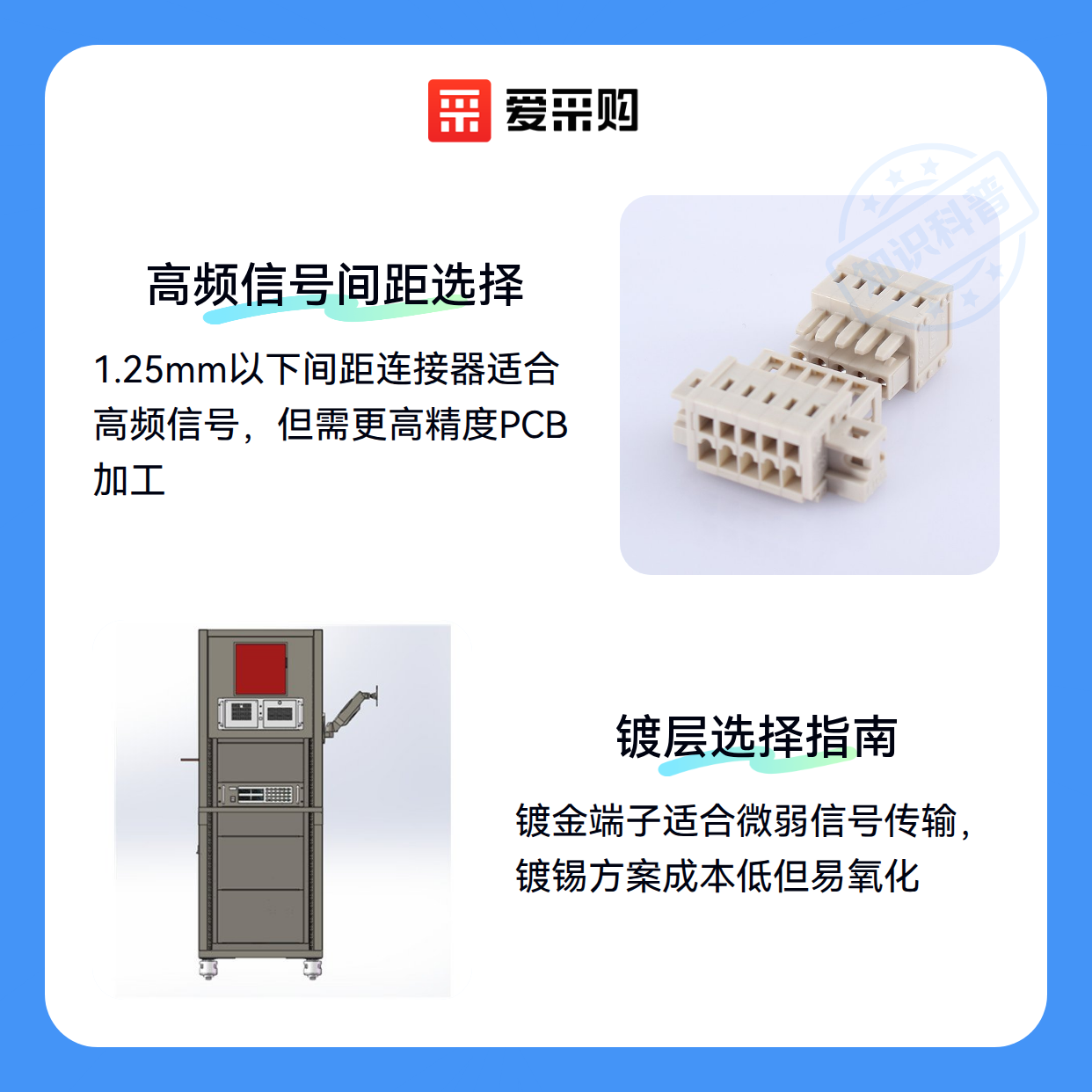

• 间距尺寸：1.25mm以下的1.25间距SMT连接器适合高频信号，但需要更高精度的PCB加工
• 接触镀层：
  • 镀金端子适合微弱信号传输（如传感器）
  • 镀锡方案成本更低，但易氧化导致接触电阻增大
• 绝缘材料：LCP材质比普通塑料更能承受回流焊高温

⚡ 核心结论：信号质量要求越高，越需要为镀层和材质支付溢价。

三、按应用场景匹配连接器类型

不同场景下的选型逻辑差异明显，这里用三个典型场景说明：

1. 消费电子产品量产

• 优先选表面贴装型，如插拔式连接器
• 间距0.8-1.27mm平衡成本和密度
• 示例：智能手表主板互联

2. 工业控制设备

• 需要带锁扣结构的板对板连接器
• 镀金触点+耐高温外壳是标配
• 示例：PLC模块间通讯

3. 原型开发验证

• 可拆卸的排针排母组合更灵活
• 2.54mm间距便于手工焊接
• 示例：创客开发板测试

⚡ 核心结论：先明确设备使用环境，再匹配连接器的机械和电气特性。

四、专业工具如何提升安装可靠性

采购连接器只是第一步，这些配套工具能避免后期隐患：

• 压接工具：带力反馈的绝缘涂层压接钳确保端子不变形
• 测试设备：用连接器测试仪检测接触电阻和绝缘性能
• 辅助材料：防氧化喷剂延长镀层寿命

⚡ 核心结论：优质工具能降低30%以上的安装不良率。

五、哪些操作细节最容易被忽视

现场安装时这些细节决定成败：

• 端子插入深度：使用连接器端子时，露出壳体1-1.5mm为最佳
• 清洁周期：工业环境每半年用无水乙醇擦拭触点
• 应力释放：线缆出口处保留5mm弯曲半径
• 防呆设计：注意连接器胶壳的键槽方向标记

⚡ 核心结论：90%的早期故障源于不规范的安装操作。

从信号传输需求到机械强度要求，选择板端连接器本质是平衡成本与可靠性的过程。对于需要高强度连接的场景，DIN连接器这类工业级方案可能更合适。记住：连接器的真实成本=采购价格+故障停机损失。
