20mm厚板焊接难题：单丝埋弧焊如何实现不开坡口熔透

当20mm厚板焊接遇到"不开坡口"的硬性要求时，埋弧焊设备的工艺极限就成了必须直面的技术挑战。本文将带你拆解这个看似矛盾的需求背后，真正可行的工程解法。

一、为什么20mm厚板焊接需要特殊工艺？

在常规焊接中，超过12mm的钢板通常需要开坡口——这个V型槽能确保电弧充分渗透。但坡口加工会带来两个现实问题：

• 额外工序增加20%-30%工时成本
• 坡口精度直接影响焊缝质量，对操作要求更高

而埋弧焊机要实现20mm熔透，核心矛盾在于：

• 单电弧能量密度有限，熔池深度与宽度呈反比
• 焊剂层厚度影响电弧稳定性，过厚会导致气孔
• 焊丝伸出长度对熔敷效率有显著影响（每增加10mm伸出量，熔深减少约1mm）

行业现状：目前能实现20mm不开坡口焊接的埋弧焊设备普遍需要配合特殊工艺参数，或采用下文提到的升级方案。⚡️结论：单丝方案不是不能做，但需要精确控制三大变量——电流电压、焊剂层厚度、焊接速度。

二、单丝埋弧焊熔透原理与工艺极限

理解熔透机制是突破工艺极限的前提。单丝埋弧焊的熔深主要依赖：

1. 电弧穿透力：直流反接时电弧压力可达300-500Pa
2. 熔池冶金反应：焊剂中的硅锰元素会降低熔池表面张力
3. 热传导效率：厚板焊接时约60%热量被母材吸收

要实现20mm熔透，典型参数组合为：

• 电流：800-1000A（需匹配焊丝直径）
• 电压：32-38V（电压过高会扩大熔宽）
• 速度：14-18cm/min（速度越慢熔深越大）

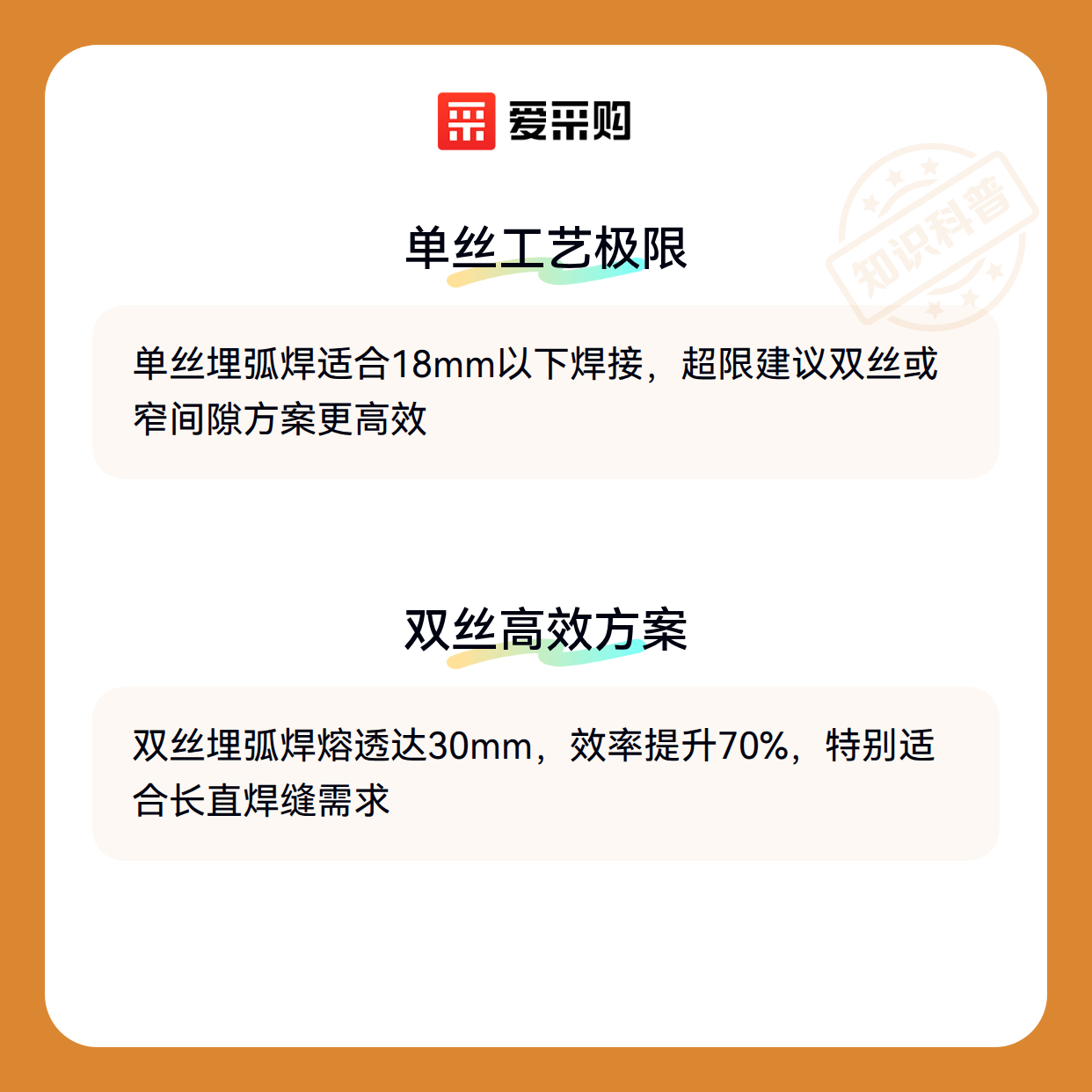

⚠️但要注意：这种极端参数下，焊缝成形系数（熔宽/熔深）可能低于1.2，容易产生裂纹。⚡️结论：单丝方案更适合18mm以下焊接，超过这个厚度建议考虑工艺升级。

三、实现20mm熔透的替代方案对比

当单丝工艺接近极限时，不妨看看更成熟的替代方案：

双丝方案的核心突破：

• 前丝采用直流正接负责熔深
• 后丝交流调制改善焊缝成形
• 典型应用如储罐纵缝焊接

窄间隙方案的独特价值：

• 坡口宽度仅12-15mm
• 多层单道焊接减少热输入
• 特别适合压力容器环缝

⚡️结论：批量生产20mm以上工件时，双丝/窄间隙方案的综合成本反而更低。

四、厚板焊接需要哪些辅助支持？

即使选择了合适的焊接工艺，这些配套设备也决定了最终质量：

1. 精准的埋弧焊电源

• 需具备缓升缓降功能防止起弧裂纹
• 建议选择带缺相保护的逆变电源

2. 智能控制系统

• 实时补偿电压波动（电网波动±10%时）
• 焊缝跟踪精度需≤0.5mm

⚡️结论：厚板焊接是系统工程，电源稳定性与控制精度比设备价格更重要。

五、操作不当会让20mm熔透功亏一篑

这些实操细节往往被忽略却至关重要：

• 导电嘴维护：
  • 铜钨合金埋弧焊导电嘴寿命约40-60小时
  • 孔径磨损超过0.2mm必须更换

• 焊剂管理：

  • 回收焊剂需经150℃烘干
  • 新旧焊剂混合比例不超过1:3

• 环境控制：

  • 焊接烟尘浓度需≤5mg/m³
  • 建议配置埋弧焊除尘设备

⚡️结论：厚板焊接的质量波动，80%来自这些容易被忽视的细节。

20mm厚板焊接的本质是能量管理问题。单丝方案通过极限参数虽能实现熔透，但双丝埋弧焊和窄间隙埋弧焊才是更稳健的选择。建议根据产量规模评估：小批量可优化单丝工艺参数，批量生产则优先考虑双丝系统+智能控制方案的组合。
