为什么你的系统总出问题？可能是MUX芯片没选对

当你的电子系统频繁出现信号干扰或通道切换故障时，问题可能出在MUX芯片的选型不当上。本文将帮你理清如何根据实际需求选择匹配的多路复用器芯片。

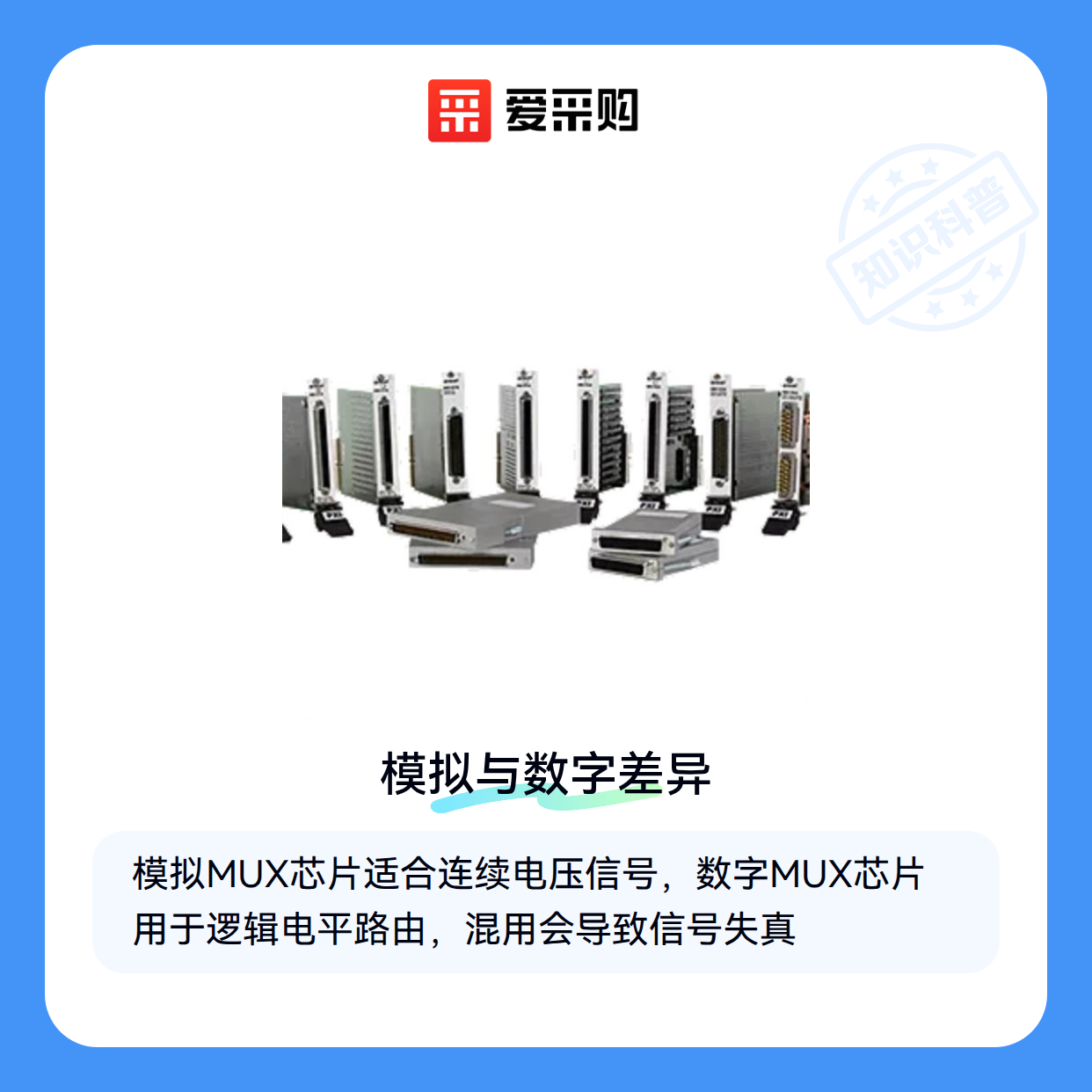

一、模拟与数字MUX芯片的本质差异

多路复用器芯片根据信号处理方式可分为模拟和数字两大类型，二者在电路设计和应用场景上存在根本区别：

• 模拟MUX芯片（如MUX508IPWR）适合处理连续变化的电压信号，常见于传感器阵列切换场景
• 数字MUX芯片（如CD4051BE）主要用于逻辑电平路由，在总线分配系统中更为普遍

这种基础分类直接影响后续的通道参数选择，错误混用会导致信号失真或系统不稳定。

二、选型时最容易被低估的三个隐性参数

除了基本的通道数量外，导通电阻、切换速度和带宽的匹配度往往被忽视，却直接影响系统性能：

• 导通电阻过大会引入信号衰减，在精密测量中需要特别注意
• 高速数据采集必须关注通道切换延时是否满足采样周期要求
• 带宽不足会导致高频信号成分丢失，影响波形完整性

这些参数需要结合具体信号特性来权衡，后续我们将通过典型场景说明参数优先级。

三、低速控制与高速传输场景下如何选择MUX芯片

选择MUX芯片时，首先要明确信号类型和传输速率需求。低速控制信号（如PLC输入输出）与高速数据流（如视频传输）对芯片参数的要求差异明显：

• 低速场景更关注导通电阻稳定性和通道隔离度，SN74ALS151D这类8输入数据选择器就能满足基本需求
• 高速传输则需要优先考虑带宽和信号完整性，差分信号多路复用器或FPGA可编程逻辑器件更适合处理GHz级信号
• 中间频段的工业信号分配可选用SN74LVC157APWR等平衡型芯片，其1.65-3.6V宽电压范围适配多数控制板

通道数量并非越多越好，关键看系统扩展需求。4-8通道的矩阵开关适合模块化设备，而大规模DCS系统可能需要中央控制矩阵开关实现级联。过度追求通道数会导致：

• 未使用通道的寄生电容影响信号质量
• 封装尺寸增大带来PCB布局压力
• 采购成本上升但实际利用率低

特殊环境需要额外关注物理特性。潮湿或多尘场所应优选密封性好的光纤矩阵开关，其光路切换机制比电接触更耐腐蚀。而需要频繁热插拔的测试工装，则要考虑带ESD保护的USB信号切换芯片。

选型决策需要同步考虑配套电路设计。比如选用高速多路复用器时，必须预留信号调理器和阻抗匹配电路的空间预算，否则芯片标称性能可能无法充分发挥。

四、为什么MUX芯片装上了系统还是不稳定？

选对MUX芯片只是第一步，实际部署时经常遇到信号兼容性问题。当输入输出端存在电平差异时，直接连接可能导致信号畸变甚至芯片损坏。此时需要根据信号类型搭配电平转换器，例如处理3.3V与5V系统互联时，工业级电平转换器能有效解决电平不匹配问题。

另一个常见痛点是高频信号串扰。在多通道切换场景中，相邻通道的串扰可能引发数据错误。模块化信号滤波器可以针对性抑制特定频段噪声，尤其适合无线通信和传感器信号处理场景。

PCB布局阶段的配套选择同样关键：

• 板对板连接器影响信号完整性，高速信号应选用阻抗匹配型号
• 示波器探头带宽需至少3倍于MUX芯片最高工作频率
• 散热片厚度要根据芯片功耗和机箱风道综合计算

维护环节最易被忽视的是芯片更换工具。PLCC等表面贴装封装在维修时容易损伤焊盘，专用芯片拔取器通过均匀受力设计可避免拆卸过程中的物理损伤。这类工具虽小，却能显著降低返修成本。

这些配套元器件的选择标准其实很明确：先分析主芯片的电气参数和机械接口，再评估实际工作环境中的干扰源和物理约束，最后匹配对应防护等级的辅助器件。接下来需要重点关注这些器件在PCB上的协同布局。

五、参数达标却频繁故障？这些实操细节可能被忽略了

通道切换延时是最隐蔽的性能杀手。数据手册标注的典型值往往在理想条件下测得，实际应用中电源噪声、负载电容都会增加延时。建议用便携式逻辑分析仪实测切换时序，特别要注意多级级联时的延时累积效应。

电源去耦设计有三个层级容易被低估：

1. 每个电源引脚最近处放置去耦电容
2. 不同频段噪声要搭配不同容值电容组合
3. 数字与模拟电源域必须隔离布置

长期运行稳定性取决于细节处理。例如采用深存储逻辑分析仪定期监测通道泄漏电流，可以提前发现老化迹象；存放备用芯片时，防潮存储箱配合防静电袋能有效延长器件寿命。

这些经验本质上都是系统思维的体现：MUX芯片不是独立元件，其性能边界由最薄弱的配套环节决定。掌握这些细节后，可以开始构建完整的选型决策树。

MUX芯片选型的本质是系统匹配度的考量。从信号类型、通道数量这些基础参数，到电平转换器、逻辑分析仪等配套工具，再到PCB布局和长期维护，每个环节都需要放在具体应用场景中权衡。记住：优秀的信号路由方案不是参数最高的芯片，而是与系统需求最契合的完整解决方案。
