人形机器人关节柔性线缆：你以为的‘柔性’可能藏着这些隐患

人形机器人关节处的‘柔性’线缆并非越软越好——反复弯折下，普通线缆的芯线断裂、外皮开裂可能让整个关节失灵。选对真正耐机械应力的型号才能避免后期频繁更换。

一、为什么关节运动是柔性线缆的‘极限测试’？

人形机器人关节的频繁摆动会在线缆内部产生三种典型应力：

• 弯曲应力：集中在关节活动半径最小的内侧区域
• 扭转应力：多自由度关节复合运动时更明显
• 拉伸应力：线缆固定端随机械臂运动时产生周期性拉扯

普通伺服电机动力线缆虽然标榜‘高柔性’，但实际测试中超过90%的故障源于导体绞距设计未考虑多向复合应力。当关节同时发生弯曲和扭转时，铜丝容易在绝缘层内部断裂，这种隐性损伤从外观难以察觉。

真正适合关节的线缆会在结构上做特殊优化：

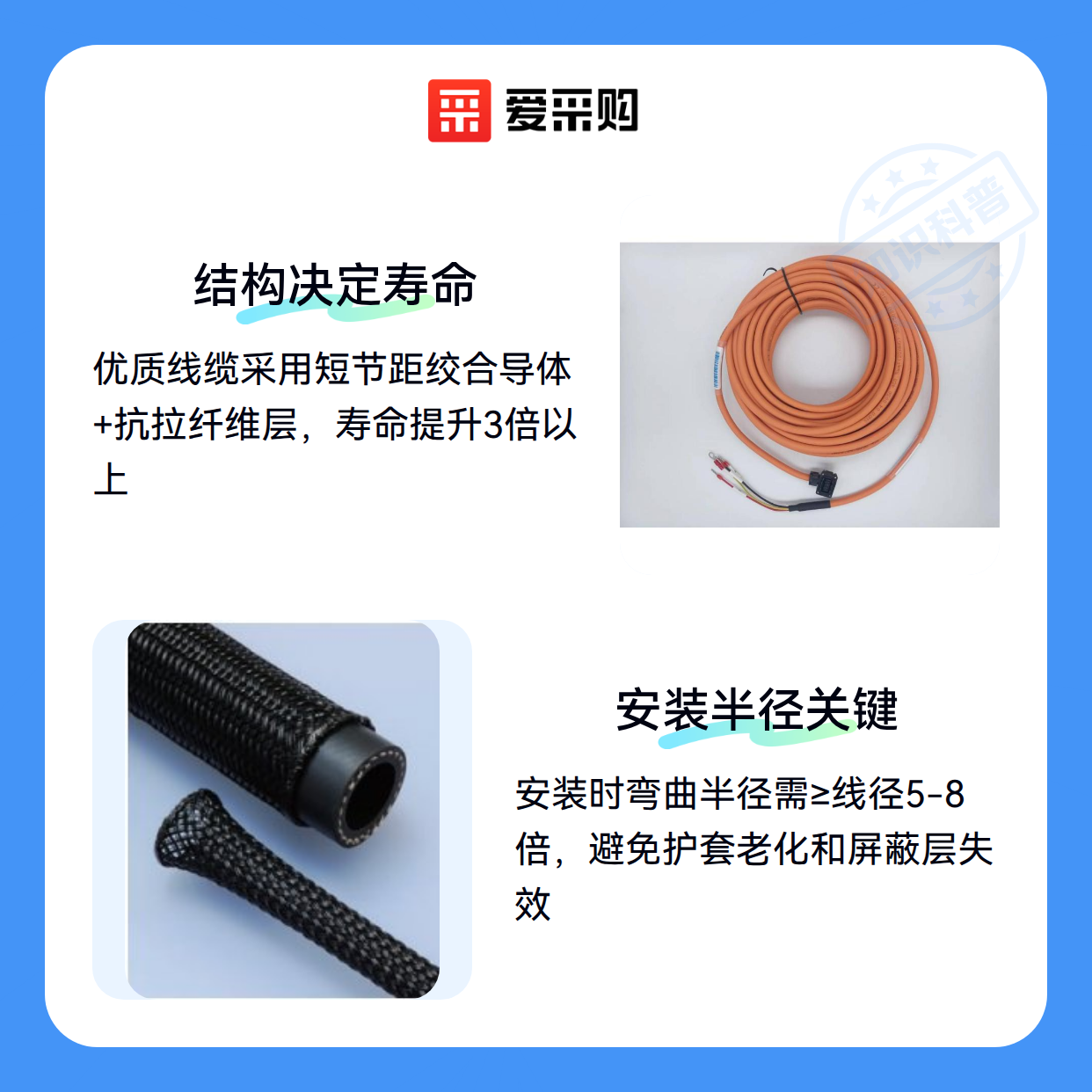

• 采用短节距绞合导体分散应力
• 增加抗拉纤维层防止芯线位移
• 外层护套与绝缘层之间保留微弹性空间 这类设计差异直接决定了线缆在长期运动中的可靠性。

二、为什么柔性线缆在关节应用中容易误用？

人形机器人关节的频繁运动对线缆提出了极高要求，但许多用户常误将普通耐弯曲线缆直接用于关节部位。实际使用中，这类线缆虽能短期弯曲，但长期承受多方向机械应力时，内部铜丝易疲劳断裂，导致信号传输不稳定或短路。 关节应用的独特之处在于线缆需同时应对拉伸、扭转和反复弯折，而普通耐弯曲线缆的设计往往只优化了单一方向的弯曲性能。

另一个常见误区是忽视线缆的弯曲半径限制。即使标称高柔性的机器人专用线缆，若安装时弯曲半径小于其设计阈值（通常为线径的5-8倍），护套材料会加速老化，屏蔽层也可能因过度挤压而失效。现场常见的情况是：线缆外观完好，但内部屏蔽性能已下降，导致机器人关节处电磁干扰加剧。

性能边界方面需特别注意：

• 动态弯曲次数：优质机器人关节线缆标称可达数百万次，但实际寿命受安装方式和环境温度显著影响
• 扭转角度：单向扭转设计的线缆不适合关节的往复运动，需确认是否支持±180°以上双向扭转
• 温度范围：关节摩擦生热可能使局部温度超出线缆标称值，需预留安全余量

三、如何根据关节运动特性选择线缆？

选型时应优先关注线缆的结构设计而非单纯柔韧性。例如多股细绞无氧铜芯比粗铜丝更耐疲劳，螺旋缠绕的屏蔽层比编织屏蔽抗扭转性更好。对于高频运动的关节部位，PUR护套材料在耐磨性和低温弹性上通常优于PVC。

安装环节的关键建议：

1. 预留足够弯曲半径，避免线缆与关节结构硬接触
2. 使用分段固定夹防止线缆自重导致的应力集中
3. 动态段长度应比运动轨迹长10%-15%，避免极限位置拉扯
4. 定期检查线缆表面是否出现皱褶或局部发硬，这是内部损伤的先兆

对于需要水下或高粉尘环境使用的场景，还需考虑线缆的防护等级。例如ROV水下机器人线缆采用的零浮力设计和耐水解材料，在常规工业环境中可能造成不必要的成本负担，但却是水下关节应用的必需特性。

四、如何通过配套和维护延长柔性线缆寿命？

人形机器人关节的频繁弯曲对柔性线缆的机械强度要求极高，仅靠线缆本身难以长期承受反复应力。实际使用中，线缆外皮磨损、内部导体断裂多发生在关节活动区域的固定点附近。

配套防护件的核心作用是分散应力集中点：

• 磁吸机器人连接器能减少插拔时的线材扭力
• 线缆保护套可缓冲关节弯曲时的表面摩擦
• 弹簧保护管特别适合扭转幅度大的轴向运动
• 拖链结构更适合多关节协同的复合运动轨迹

热缩管绝缘套管这类基础防护件虽然成本低，但在高频弯曲场景下容易因材料疲劳开裂。选择带螺旋支撑结构的线缆保护套，其内部金属骨架能保持线缆弯曲半径始终大于最小安全值，避免导体过度拉伸。

维护周期需根据运动频率调整：连续作业的工业场景应每月检查线缆表面折痕深度，而消费级机器人可延长至季度检查。发现保护套变形超过原厚度1/3或出现明显压痕时，应立即更换以避免绝缘层破裂风险。

选择人形机器人关节柔性线缆时，不能仅对比初始采购成本。忽略配套防护和维护周期带来的隐性成本，可能导致后期更换频次远高于预期。综合评估运动轨迹复杂度、作业环境腐蚀性以及更换便捷度，才能实现全生命周期成本优化。
