半导体静电吸盘如何成为芯片良率的关键推手？

在芯片制造的高精度工艺中，晶圆固定方式的微小偏差可能导致整批产品良率下降。半导体静电吸盘通过静电吸附技术解决了传统机械夹具带来的应力变形和污染风险。

一、为什么静电吸附比真空固定更适合精密工艺？

与真空吸附或机械夹持相比，静电吸盘的核心优势在于非接触式固定。这种特性消除了物理接触导致的微观划伤，同时避免了真空系统可能引入的颗粒污染。

静电吸附力的均匀分布特性对维持晶圆平整度至关重要。在刻蚀和沉积等工艺中，即使是纳米级的翘曲也会影响薄膜均匀性和线路精度。

值得注意的是，不同技术路线的静电吸盘在响应速度和温度稳定性上存在明显差异。例如双极静电吸盘在快速工艺切换场景表现更优，而单极设计可能更适合持续高温环境。

二、陶瓷与碳化硅吸盘如何影响刻蚀工艺效果？

材料选择直接关系到静电吸盘在特定工艺环境下的可靠性。氧化铝陶瓷吸盘因其优异的绝缘性能，在等离子体刻蚀中能有效防止电荷积累导致的放电现象。

碳化硅材质则展现了更好的导热性能，适合需要快速热循环的化学气相沉积工艺。其热膨胀系数与硅晶圆更匹配，减少了热应力引起的形变风险。

对于既需要高导热又要求绝缘的场景，复合陶瓷材料成为平衡选择。这类LAM ESC静电吸盘通过特殊处理实现了材料性能的优化组合。

三、晶圆尺寸与工艺类型如何影响静电吸盘选型？

在芯片制造中，静电吸盘的选型需优先匹配晶圆尺寸与核心工艺需求。不同尺寸的晶圆对吸盘平整度和温度均匀性要求差异明显，而刻蚀、沉积等工艺对材料耐腐蚀性有特定要求。

• 200mm以下晶圆：优先考虑陶瓷吸盘，其热稳定性更适合快速温变工艺
• 300mm晶圆：需选择石英或碳化硅吸盘，确保大尺寸下的平面度控制
• 高温沉积工艺：碳化硅材料更能承受长期热负荷
• 精密刻蚀环境：表面处理过的石英吸盘可减少颗粒污染风险

真空吸盘作为替代方案更适合临时性搬运场景，其快速吸附特性在非精密环节具有成本优势，但在高洁净度要求的芯片制造主流程中，静电吸附仍是不可替代的方案。

对于CMP抛光等特殊工艺，无蜡晶圆吸附垫通过定制化空隙结构实现均匀受力，这种方案在避免晶圆翘曲方面表现突出，但需要配合专用背附板使用。关键是要评估工艺对表面接触方式的具体限制。

选型时容易陷入的误区是仅比较初始采购成本。实际上，不同材质的静电吸盘在维护周期、配件更换频率方面差异显著，这些隐性成本在长期使用中可能远超设备差价。建议建立包含工艺适配度、使用寿命、维护成本在内的三维评估模型。

四、为什么主设备达标仍可能频繁故障？

许多用户在采购半导体静电吸盘后发现，即使主设备参数达标，实际运行中仍会出现晶圆位移或吸附失效问题。这往往源于忽视了两个关键配套系统：高压电源模块的响应速度与晶圆传输机器人的定位精度。

• 电源模块：静电吸盘需要毫秒级电压切换能力，普通工业电源的延迟会导致吸附力波动
• 传输系统：机器人末端执行器定位偏差超过0.1mm时，可能破坏晶圆与吸盘表面的初始接触均匀性

建议优先选择带动态补偿功能的静电吸盘电源，其电压调节速率能匹配工艺腔体的温度变化曲线。同时需确认传输机器人的重复定位精度是否满足吸盘边缘的容差要求，必要时可加装二级校准机构。

这类协同问题通常不会在设备验收时暴露，但在连续生产中的微小偏差会累积成良率损失。下一环节需要特别关注日常维护中容易被忽视的绝缘性能衰减问题。

五、清洁周期如何影响长期使用成本？

静电吸盘表面残留的颗粒污染会形成局部放电通道，不仅降低吸附力稳定性，还会加速陶瓷涂层的射频性能衰减。但过度清洁同样有害：频繁拆装可能破坏密封结构，而强酸清洗会腐蚀电极图案。

建议根据工艺类型制定差异化维护方案：

• 刻蚀工艺：每50次循环后检查表面微孔堵塞情况
• 沉积工艺：重点关注边缘聚合物堆积厚度
• 离子注入：需监测绝缘层体积电阻率变化

更换绝缘垫时要注意厚度公差，过厚的垫片会改变电场分布，过薄则可能被高压击穿。这些隐性成本往往在设备使用两年后开始显现，需要纳入全生命周期评估。

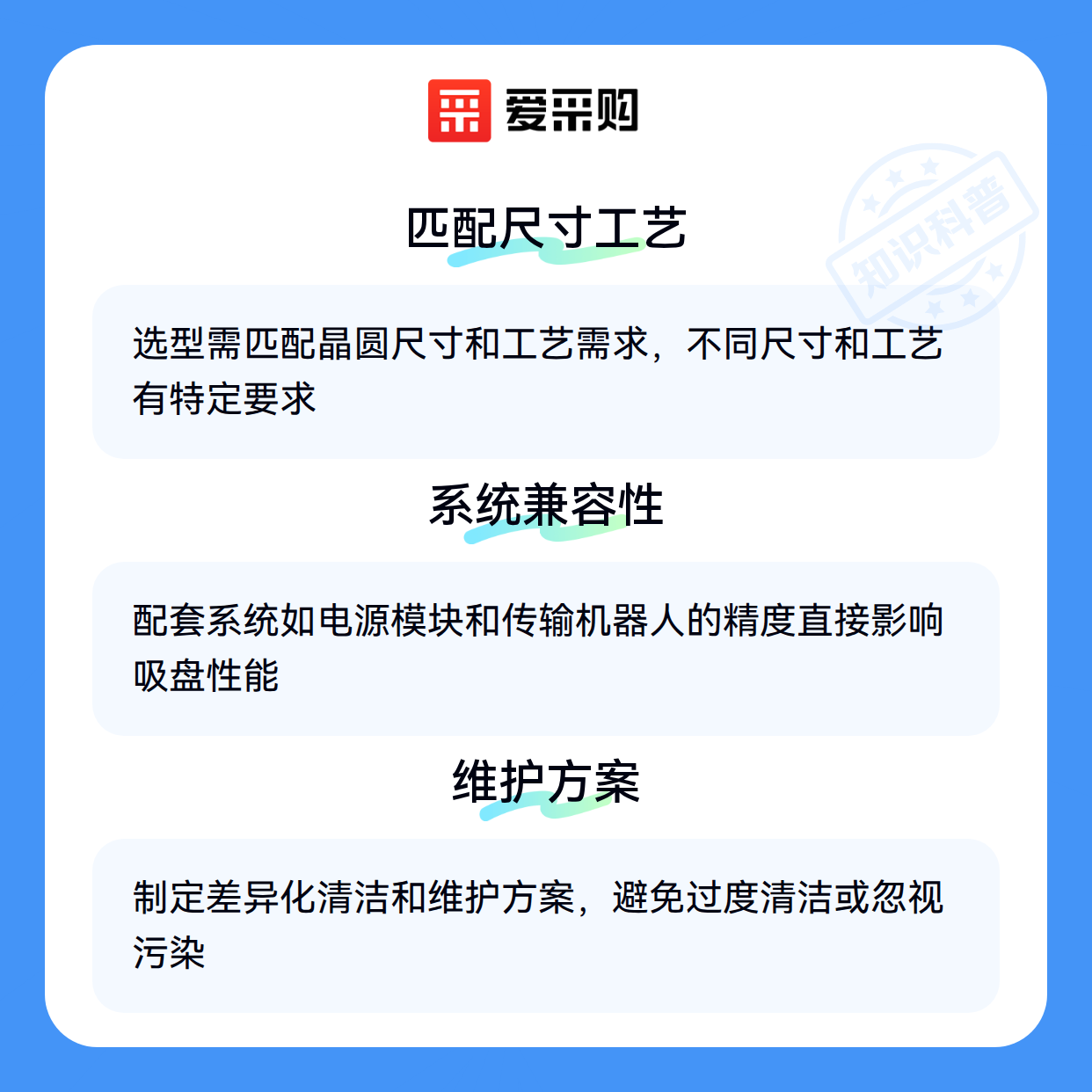

选择半导体静电吸盘本质是匹配工艺需求与系统兼容性的过程。从电源响应到传输精度，从材料耐温性到维护便利度，每个环节的适配程度共同决定了最终的生产效能。建议先用小批量验证关键参数组合，再逐步扩展系统集成深度。
