线切割杠杆表选购避坑指南：这些细节可能让你买错

选购线切割杠杆表时，你是否曾被看似相似的参数迷惑，最终发现实际测量效果与预期相差甚远？本文将帮你避开这些隐蔽的选购陷阱，精准匹配线切割工艺的特殊需求。

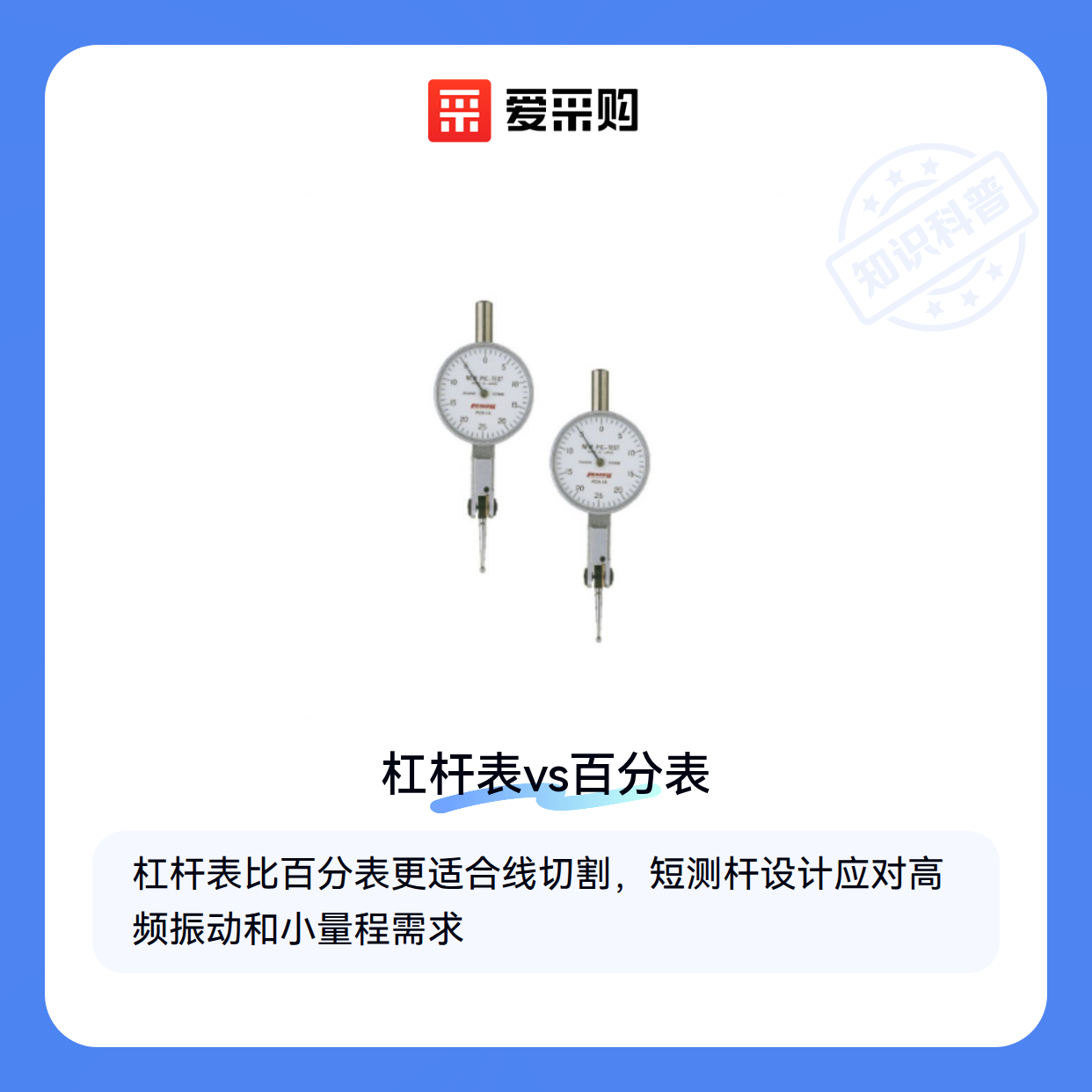

一、杠杆表与百分表：线切割场景下的关键差异

在精密测量领域，杠杆表和百分表常被混淆，但两者在线切割环境中的表现差异显著。杠杆表凭借其短测杆和小角度摆动结构，更适合测量空间受限的线切割工件内径和复杂曲面。

线切割工艺放大了杠杆表的独特优势：

• 高频振动环境下仍能保持指针稳定
• 对冷却液喷溅的耐受性更强
• 小量程高精度特性更契合电极丝微米级切割需求

若错误选用百分表，可能因长测杆变形和摆幅过大导致测量数据失真，这在要求±0.01mm精度的线切割场景尤为致命。

二、线切割专用杠杆表不可妥协的三重防护

普通机械式杠杆表在线切割车间往往‘水土不服’，其根本原因在于缺乏针对特殊工况的防护设计：

• 密封结构：优质线切割杠杆表采用多层迷宫式密封，能有效阻隔含有金属粉末的冷却液侵入机芯
• 减震机构：内置缓冲装置可吸收设备高频振动，避免指针抖动影响读数
• 耐腐蚀材质：测头与主体使用特殊合金，抵抗电火花加工产生的电解腐蚀

这些专有特性虽不体现在基础参数表中，却直接决定杠杆表在线切割环境下的使用寿命和测量可靠性。

三、机械式还是数显？根据测量方向选择线切割杠杆表

线切割杠杆表的选型首先需要明确测量方向：内径测量通常需要更紧凑的探头设计，而外径测量则对杠杆臂的刚性要求更高。

• 内径杠杆表：适合测量孔径、槽宽等内部尺寸，探头角度可调的设计能适应不同深度的测量需求
• 外径杠杆表：侧重测量轴类、平面等外部尺寸，需要选择杠杆臂抗弯强度更高的型号

显示方式的选择直接影响读数效率和环境适应性：

• 机械式杠杆表：结构简单耐冲击，适合存在冷却液喷溅或高频振动的粗加工环境，但存在视差误差风险
• 数显杠杆表：读数直观且可存储数据，适合需要快速记录多组测量值的精密加工场景，但需注意防水防油设计

实际选型时建议先锁定测量方向再考虑显示方式。例如线切割后的外径检测常伴随冷却液残留，此时机械式外径杠杆表的防渗透设计比数显功能的优先级更高。接下来需要关注配套支架如何扩展测量场景的灵活性。

四、为什么单买杠杆表可能无法稳定测量？

线切割环境的高频振动和冷却液喷溅会显著影响杠杆表的测量稳定性。仅依靠主表自带的简易支架，往往难以抵抗设备运行时的持续震动，导致指针抖动或测头偏移。此时需要专用的防震表座和万向支架来构建刚性支撑系统，其中磁性表座通过强磁吸附在机床台面，配合可调角度的关节结构实现测头三维定位。

配套系统的选择需考虑两个关键维度：

• 支撑稳定性：优先选择带锁紧功能的万向表座，避免测量过程中因关节松动导致数据漂移
• 环境适配性：在冷却液丰富的线切割区域，需配备密封性更好的红宝石杠杆表测头，防止液体渗入内部齿轮结构

实际使用中，操作者常忽视校准块的作用。线切割前后用Equotip校准块验证杠杆表零位，能及时发现测头磨损或机械间隙导致的误差。配套系统的完整性直接决定测量数据的可信度，这也是专业车间标配花岗石测量夹具和高精度防震表座的原因。

五、线切割现场操作最易忽略的三个细节

高频振动环境对测量工具提出了特殊要求。即使配备了防震表座，仍需注意：

1. 测量前检查所有锁紧装置，确保磁性底座吸附面与机床接触充分
2. 将杠杆表测头预压至标准行程的1/3处，抵消振动引起的轴向窜动
3. 避免在设备启停瞬间读数，待线切割运丝速度稳定后再记录数据

冷却液管理同样关键。乳化液渗透会导致内部元件锈蚀，建议每次使用后用精密清洁布擦拭测杆，长期存放时加装防尘罩。若发现指针卡滞，切勿强行旋转表圈，应使用专用精密螺丝刀拆卸清理。

定期维护比故障后维修更重要。每月用千分尺校准块检验测量误差，储存时置于恒温恒湿箱避免温度变形。当电池供电的数码杠杆表出现显示延迟时，及时更换杠杆表电池防止数据丢失。

线切割杠杆表的选购本质是构建完整的测量系统。先根据内径/外径测量需求确定主表类型，再通过防震表座和校准块搭建稳定环境，最后落实防油手套等操作细节。记住：精度不只取决于表盘上的刻度，更来自系统每个环节的可靠配合。
