射频增强芯片的实际性能，可能和你想的不一样

很多人以为射频增强芯片装上就能大幅提升信号强度，但实际上它的性能提升效果和场景适配性密切相关，选错可能适得其反。

一、为什么射频增强芯片的实际效果常低于预期？

许多采购者误以为射频增强芯片能无条件提升信号质量，实际上其性能高度依赖工作环境和配套设计。 例如在复杂电磁干扰环境下，芯片的增益可能被噪声抵消，导致实际效果远低于实验室数据。

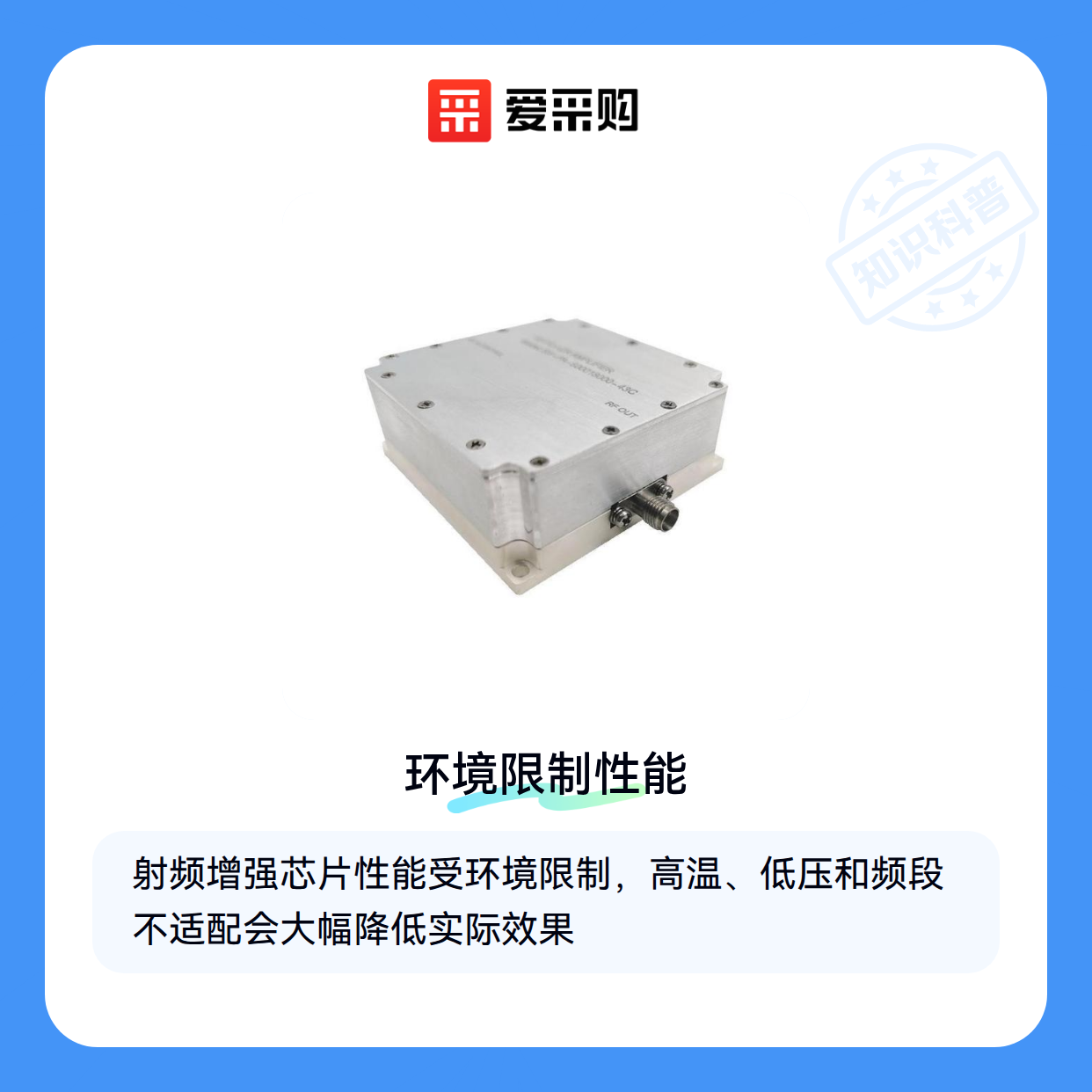

关键限制往往来自三个方面：

• 温度稳定性：高温环境下部分芯片会出现线性度劣化
• 供电波动：低压时增益骤降是常见现象
• 频段适配：宽频芯片在特定频段反而表现平庸

像5G射频芯片这类子品类，虽然标称支持多频段，但实际部署时需要匹配基站的天线参数。采购时除了看规格书，更要关注厂商提供的场景适配白皮书。

二、不同场景下射频芯片的隐藏短板

工业物联网和消费电子对射频增强的需求截然不同：

• 工厂环境需要抗干扰能力而非单纯增益
• 移动设备更看重功耗与尺寸的平衡
• 基站应用则对线性度和稳定性有严苛要求

射频前端模块的选型失误会放大芯片缺陷。比如在密集设备区域，选用高增益但窄带的模块反而会导致信号阻塞，此时低噪声设计比放大倍数更重要。

实际部署时最容易忽视的是天线匹配问题。再好的射频芯片遇到阻抗失配的天线系统，效果可能还不如普通芯片搭配优化天线。

三、射频增强芯片的配套设备与系统集成要求

射频增强芯片的实际性能表现往往受到配套设备的直接影响。许多用户在实际部署时才发现，芯片的标称参数需要配合高精度射频测试仪、稳定的射频连接器和适配的射频屏蔽罩才能完全发挥。 例如，在5G终端测试场景中，若使用普通同轴电缆而非低损耗矿用射频同轴电缆，信号衰减可能导致芯片增强效果大打折扣。

系统集成中的常见误区包括：

• 忽视电磁兼容性：未配置射频屏蔽罩定制方案时，邻近设备干扰可能抵消芯片的增强效果
• 散热条件不匹配：高功率运行时需要TEC制冷散热片或钨铜射频散热片辅助，否则可能触发降频保护
• 连接器选型随意：普通同轴连接器在高频段的阻抗失配会引入额外噪声

实际部署时最容易忽略的是环境适应性。在潮湿或多尘环境中，需要配合防潮存储箱和电磁屏蔽室使用，否则射频阻抗测试夹具等精密接口可能因氧化导致性能劣化。这些配套条件往往比芯片本身的技术参数更能决定最终效果。

四、如何判断射频增强芯片是否真的适合你的场景

采购决策不能仅看芯片参数，需要建立系统级思维：

1. 先明确实际场景中的关键痛点——是信号衰减、噪声干扰还是功率不足？
2. 评估现有配套设备的兼容性，特别是射频测试夹具和衰减器的精度等级
3. 计算隐性成本：包括散热改造、屏蔽方案和定期校准的长期投入

对于中小规模部署，便携式射频测试仪+标准射频连接器的组合可能比追求顶级芯片更经济；而需要7×24小时连续运行的场景，则必须将氮化铝射频衬片等散热方案纳入总成本。

最终判断应回归核心需求：如果现有系统已经存在明显的连接器损耗或散热瓶颈，单纯升级芯片可能收效甚微。此时更需要优先解决射频探针台夹具校准、信号发生器同步等基础问题，再考虑增强芯片的引入价值。
