不同应用场景下RTC模块的选择与配置

在嵌入式系统和物联网设备中，RTC模块是维持精确时间基准的关键组件。它能在主电源断开时依靠备用电池持续计时，确保设备重启后时间信息不丢失——这种特性对数据记录、事件触发和系统同步至关重要。

一、RTC模块的基本原理与行业应用

• 核心工作原理：通过32.768kHz晶振产生基准频率，配合内置计数器实现秒/分/时累加。典型如RX8804CE时钟模块采用DTCXO技术，将精度控制在±3.4ppm（约每天误差0.3秒）
• 典型应用场景：
  • 智能电表/水表的定时数据采集
  • 医疗设备中治疗记录的时标标记
  • 工业控制器的事件日志时间基准

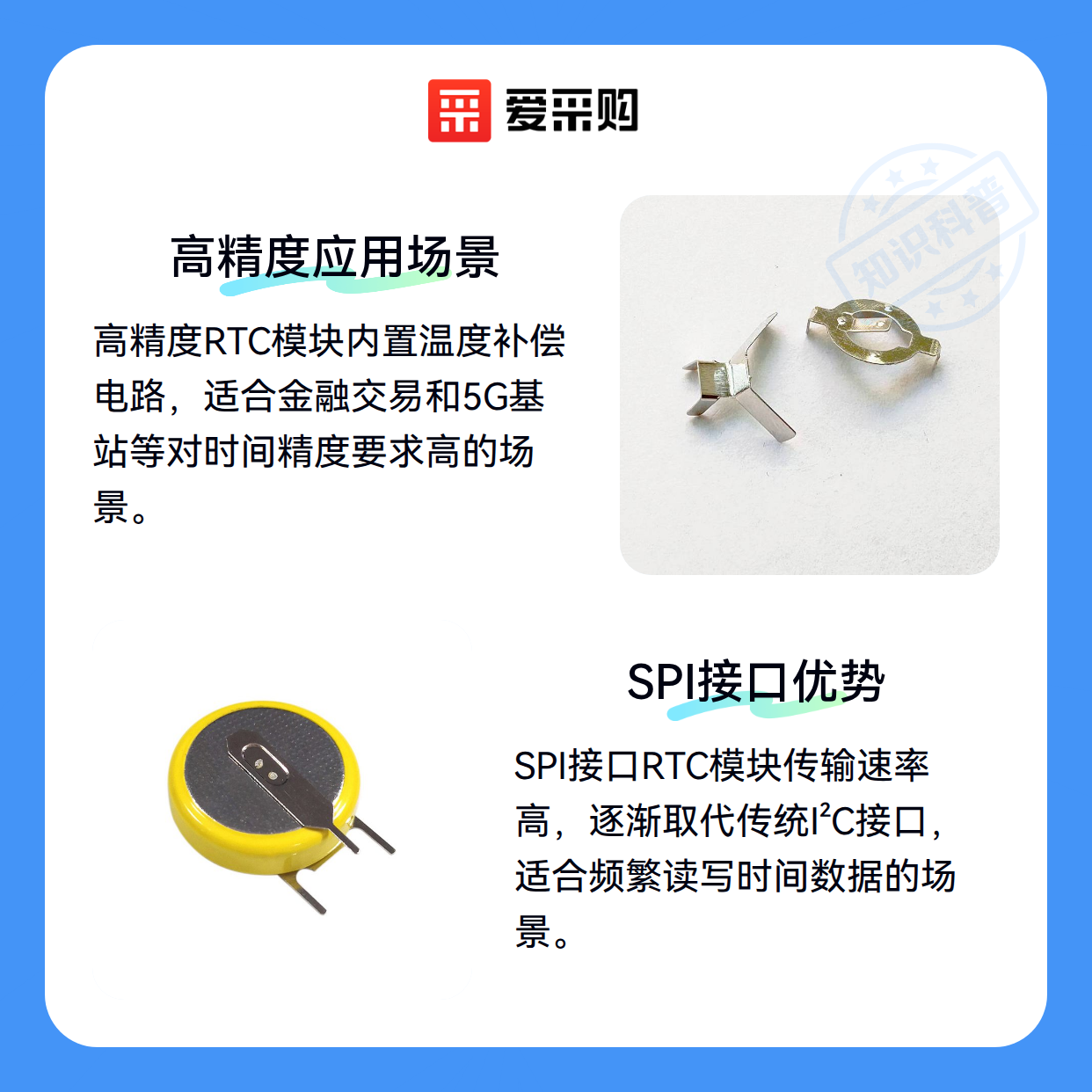

• 高精度需求场景：金融交易系统、5G基站同步等会选用高精度RTC模块，这类模块通常内置温度补偿电路，如部分型号在-40℃~85℃范围内能保持±5ppm精度

当前主流方案中，SPI接口RTC模块因传输速率优势逐渐取代传统I²C接口，尤其适合需要频繁读写时间数据的场景。⚡ 选型时先确认主控支持的通信协议。

二、RTC模块的分类与常见误区

按供电方式划分：

1. 纽扣电池供电型：依赖CR2032等电池维持计时，需注意电池寿命
2. 超级电容供电型：适合频繁断电场景，但低温性能较差
3. 主电源直供型：成本最低，但断电即丢失时间数据

常见认知误区：

• 误区1："所有RTC模块都能自动闰年调整"
  实际：部分廉价模块需软件实现闰年计算
• 误区2："模块精度只取决于晶振"
  实际：电源纹波、温度补偿算法同样关键
• 误区3："内置晶振一定比外置稳定"
  实际：外置晶振可通过独立屏蔽获得更好抗干扰性

⚠️ 特别注意：标称精度通常指25℃环境值，实际使用需按工作温度范围评估误差。⚡ 工业场景建议选择带温度补偿的型号。

三、如何根据应用场景选择RTC模块？

重点方案解析：

• 低功耗场景：PCF8563T等型号待机电流仅0.25μA，配合CR2032电池可运行5年以上
• 同步需求场景：当需要多设备时间对齐时，GPS授时模块通过卫星信号提供统一时间基准，但需考虑天线安装位置
• 成本敏感场景：DS1302等老型号仍被大量使用，但需注意其3V~5V的窄电压范围限制

⚡ 关键结论：车载和工业环境优先选宽温型号（-40℃~85℃），消费电子可侧重成本优化。

四、RTC模块的配套设备与解决方案

电源配套：

• 纽扣电池选型：CR2032是最通用选择，但LIR系列可充电电池更适合频繁断电场景
• 超级电容容值计算：建议按"断电时长×工作电流"的2倍余量选择

调试工具：

• 逻辑分析仪：验证I²C/SPI通信时序
• 时间误差测试仪：连续监测72小时以上误差
• 配套开发板：快速验证模块功能

当系统需要记录带时标的数据时，搭配时间戳记录仪能实现事件序列重构。⚡ 医疗和工业控制领域建议标配时间戳功能。

五、RTC模块的使用与维护技巧

1. 焊接注意事项：
   • 使用≤300℃烙铁快速焊接
   • 避免热风枪直吹晶振部位
2. 软件配置要点：
   • 初始化时校验时钟停止标志位
   • 定期写入时间以防寄存器位翻转
3. 长期维护建议：
   • 每年校验一次时间误差
   • 电池供电系统建议3年更换电池

故障排查指南：

• 时间不准：检查晶振负载电容匹配
• 通信失败：确认上拉电阻值（I²C通常4.7kΩ）
• 快速耗电：测量VBAT引脚静态电流

对于需要时间同步的分布式系统，建议采用主节点实时时钟模块+从节点普通RTC的架构，既能保证精度又可降低成本。⚡ 关键数据记录建议增加NTP网络对时功能。

选择RTC模块本质是平衡精度、功耗和成本的决策。工业场景可侧重高精度RTC模块和GPS授时模块的组合方案，消费电子则更适合集成化时钟芯片。实际采购时，建议先用开发板验证模块与主控的兼容性。
