买完带热继的断路器后，安装调试的三大实操盲区

买断路器时选了带热继电器的配置只是第一步，真正考验的是安装调试阶段那些没人明说的实操细节。这篇文章帮你避开三大盲区，让保护系统真正发挥作用。

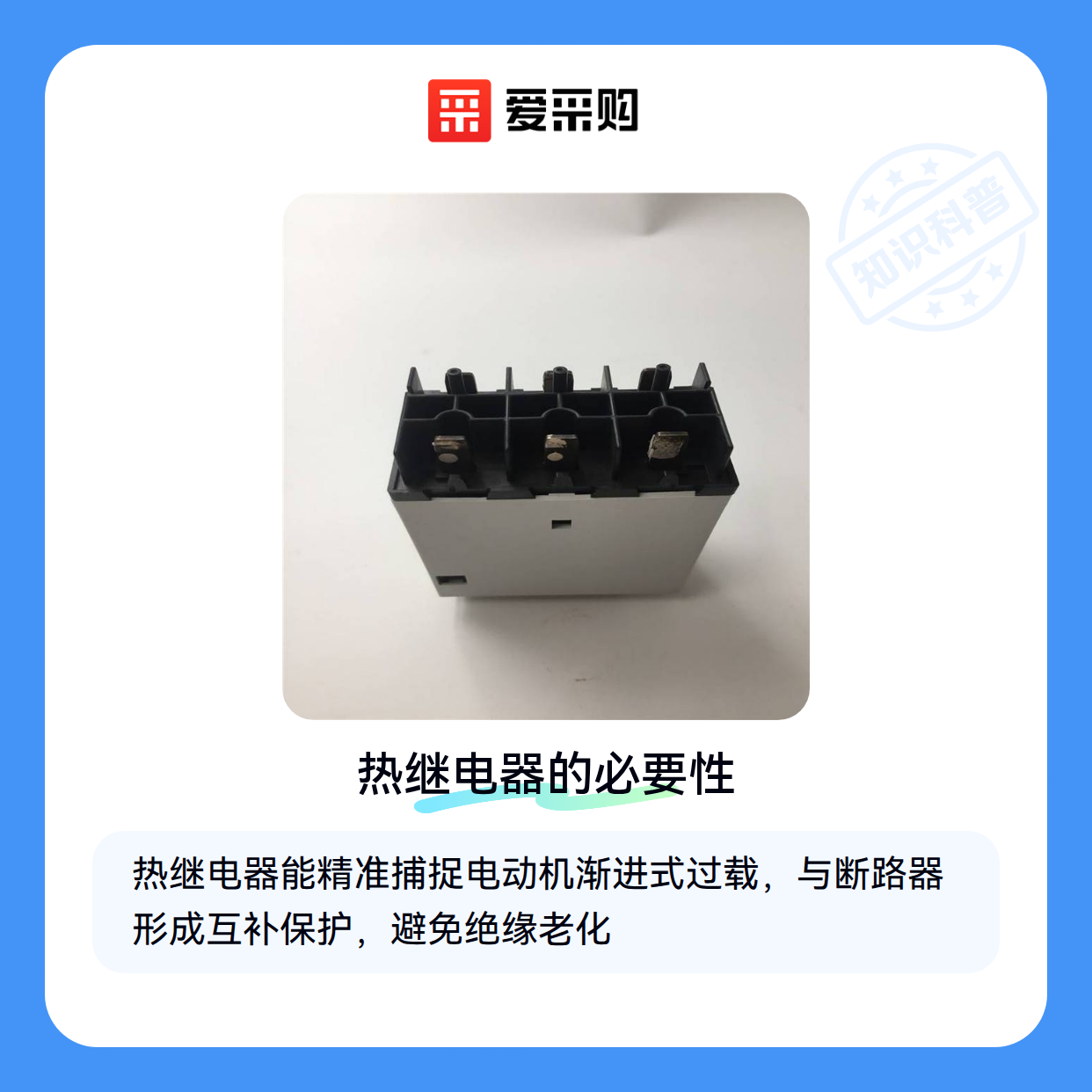

一、为什么热继电器成为断路器不可分割的搭档？

当电动机过载运行时，普通断路器可能无法及时响应微小但持续的超负荷，而热继电器能通过双金属片的热变形特性，精准捕捉这种渐进式异常。这种组合在煤矿、化工等场景尤为关键——比如35KV高压真空断路器用于井下设备时，突发的机械卡阻会导致电流缓慢攀升，单独使用断路器可能直到绝缘损坏才会跳闸。

• 过载保护盲区：纯电磁脱扣的断路器对1.2倍额定电流可能持续数小时不动作
• 累积热损伤：电动机绕组在反复短时超负荷下会形成不可逆的绝缘老化
• 协同响应：热继电器在90%负载率时就开始累积热记忆，提前预警

这种互补性在煤矿用真空断路器这类高价值设备上体现得最明显，毕竟烧毁一台防爆电机的代价远高于加装保护组件的成本。🔧 结论：只要负载是电动机或变压器，热继电器就不是选配而是必选项。

二、热继电器与断路器的协同保护机制如何实际发挥作用？

现场最容易忽略的是两者的动作时序配合。当短路发生时，应该是断路器的电磁脱扣先于热继电器动作；而过载时则要确保热继电器有足够时间触发联动机构。曾有个案例：某工厂的智能断路器因电磁脱扣整定值过低，在电机启动瞬间就误跳闸，而热继电器根本没机会介入保护。

• 电流分级：热继电器处理1-6倍额定电流段，断路器负责6倍以上的瞬态短路
• 信号联动：高端型号如漏电断路器会通过辅助触点将热继电器状态纳入脱扣逻辑
• 机械耦合：老式设备要检查连杆机构是否卡涩，否则热继电器动作了也无法分闸

户外用的35KV高压真空断路器还要考虑环境温度补偿，避免冬天双金属片反应迟钝。🔧 结论：调试时要用可变电阻器模拟过载，实测从发热到分闸的全流程耗时。

三、不同工业场景下该选择哪种断路器搭配方案？

选型不是简单看电流参数，关键要匹配负载特性和故障模式：

• 频繁启停场合（如起重机、压缩机）：
  • 选空气断路器配合快动型热继电器
  • 注意校验热继电器的复位时间要大于设备冷却周期

• 粉尘潮湿环境（如水泥厂、污水处理）：
  • 塑壳断路器加装IP65防护罩
  • 热继电器要选耐腐蚀镀层触点

• 高短路风险场景（如变电站出线柜）：
  • 用隔离开关作明显断开点
  • 热继电器辅助触点接入接触器控制回路实现联锁

🔧 结论：热继电器的电流整定值应略低于断路器长延时脱扣值，形成保护梯度。

四、完成主设备安装后还需要哪些配套准备？

很多人装完断路器就以为万事大吉，其实这些配套才是安全运行的保障：

• 散热处理：密集安装时要用带通风孔的配电箱，避免热继电器因环境温度过高误动作
• 信号扩展：通过电流互感器二次侧给热继电器供电时，要校验变比是否导致保护灵敏度下降

• 线路升级：老厂房改造时要同步更换电缆，否则新装断路器的分断能力可能超过导线承受极限

🔧 结论：配套投入约占主设备成本的15%-20%，但这笔钱省不得。

五、调试时热继电器参数与断路器如何匹配才不出错？

最易踩坑的是这三个细节：

• 相位校正：三相热继电器的安装方向要与其检测电流相位一致，否则发热量计算会偏差30%以上
• 整定刻度：旋钮上的电流值通常指环境温度40℃时的动作值，低温环境要适当调低
• 触点清洁：辅助触点氧化会导致电压互感器采集信号异常，建议用绝缘胶带包裹裸露部分

🔧 结论：带负载试运行阶段要用热成像仪检查各连接点温升，特别是铜铝过渡处。

断路器与热继电器的组合不是简单拼装，而是系统工程。先明确负载特性（电动机/照明/电阻炉），再根据环境选防护型式，最后通过实测验证保护曲线是否无缝衔接。那些看不见的配合细节，才是设备长期稳定运行的关键。
