你的噪声滤波器真的选对了吗？避开常见误区的选型策略

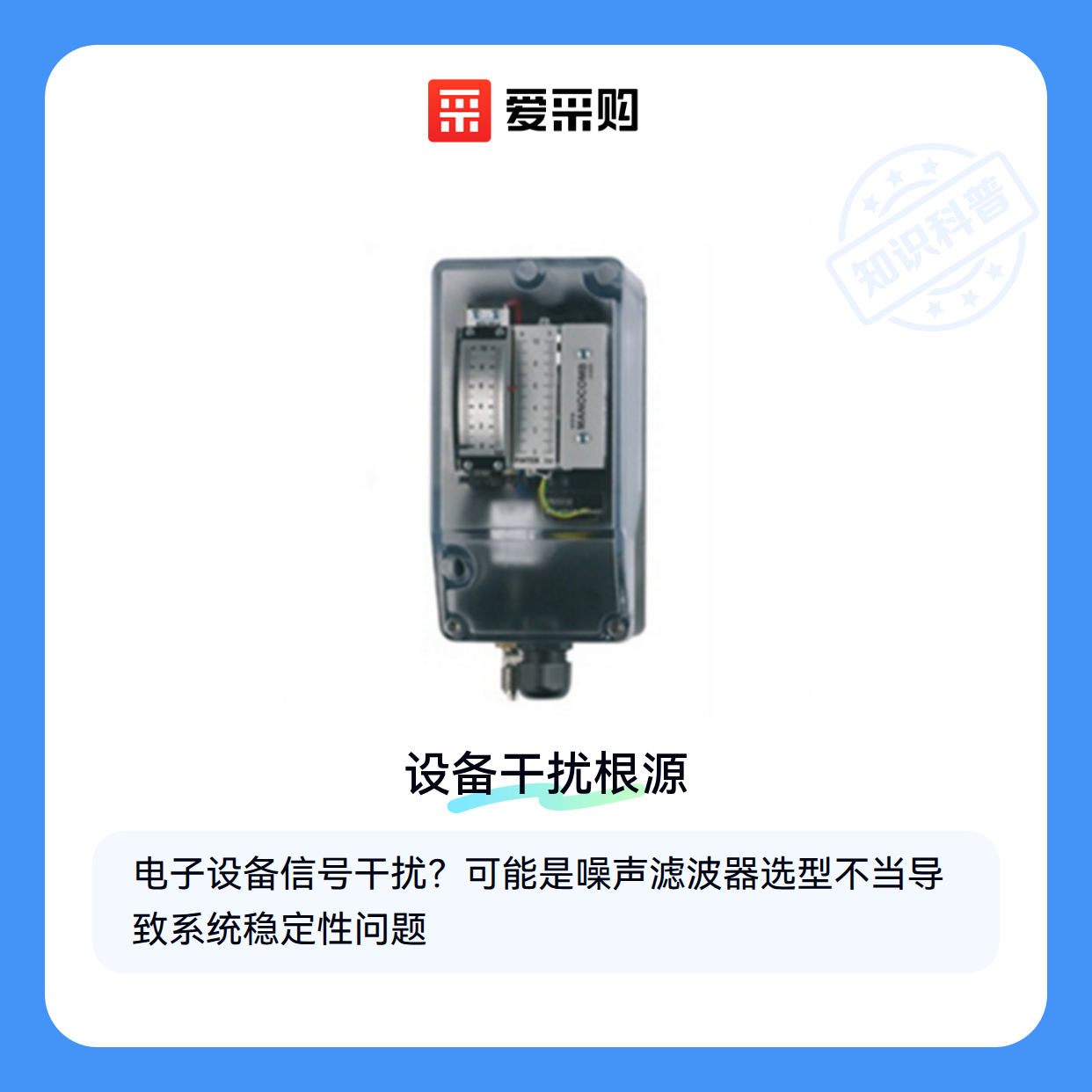

当电子设备频繁出现信号干扰或性能波动时，你可能从未怀疑过噪声滤波器的选型问题——但恰恰是这个小部件，往往决定了整个系统的稳定性。本文将帮你识别选型中的关键误区，建立基于场景的决策框架。

一、噪声滤波器如何影响你的设备稳定性？

噪声滤波器并非简单‘拦截杂波’的通用部件，其工作原理直接关联电磁兼容设计的底层逻辑：

• 差模噪声通过电感-电容网络抑制特定频段能量
• 共模噪声依赖磁芯耦合与阻抗失配实现衰减

工业现场常见的误选类型暴露了认知断层：

• 在变频器场景误用汽车电子滤波器，导致高频开关噪声泄漏
• 医疗设备选型忽视医用级绝缘要求，引发安全合规风险

理解噪声传播路径（传导/辐射）与滤波器类型（LC/π型/共模）的匹配关系，是避免后续选型失误的第一步。

二、为什么参数相同的滤波器实际效果差异显著？

标称‘10A/250V’的小型通用噪声滤波器可能隐藏关键差异：

• 连续负载能力取决于磁芯材料温度特性
• 高频衰减曲线形状影响开关电源场景适用性

汽车电子场景的特殊需求尤其典型：

• 发动机舱环境要求更宽的温度耐受范围
• 点火系统脉冲噪声需要针对性频段抑制

真正决定滤波效果的往往是产品手册未标注的细节——比如陶瓷电容的介质损耗角正切值，或是绕组工艺对高频特性的影响。

三、如何根据应用场景匹配噪声滤波器类型？

选择噪声滤波器时，关键不在于寻找‘最好’的产品，而在于匹配您的具体应用场景。不同工作环境对滤波器的性能要求差异显著，例如工业设备需要应对更复杂的电磁干扰，而精密仪器则对信号纯净度有更高要求。

• 高频信号处理场景：优先考虑镍锌铁氧体材质的磁环滤波器，其对射频干扰的抑制效果更突出
• 大电流电源线路：需要选择额定电流余量充足的共模扼流圈，避免磁芯饱和导致性能下降
• 空间受限的PCB设计：SMT封装的紧凑型滤波器比传统插件式更节省布局空间

磁环滤波器的阻抗特性使其特别适合处理高频噪声，但要注意不同材质（如锰锌与镍锌）的频响曲线差异。对于变频器、开关电源等产生宽频干扰的设备，建议选择阻抗值在关键频段有突出表现的型号。

共模扼流圈在抑制对称干扰方面具有优势，但额定电流选择不当会导致两种典型问题：电流余量过大增加不必要的体积和成本，余量不足则可能引发过热。建议以设备峰值工作电流的1.5倍作为基准参考值。

当系统同时存在传导干扰和辐射干扰时，可考虑将电源噪声滤波器与EMI滤波器组合使用。这种方案比单一滤波器能覆盖更宽的噪声频谱，但需要注意阻抗匹配问题以避免信号衰减。

四、滤波器接线端子和屏蔽材料如何提升整体抗干扰性能？

选对噪声滤波器只是第一步，实际安装时若忽略配套设备的兼容性，可能导致滤波效果大打折扣。例如普通接线端子在高频干扰环境下容易产生寄生电容，反而会成为新的噪声源。此时专用的滤波器接线端子通过特殊结构和材质设计，能有效保持信号完整性。

对于机柜内存在复杂电磁环境的场景，还需考虑配套屏蔽措施：

• 电缆穿金属管或使用屏蔽电缆可阻断辐射干扰
• 关键部件表面涂覆电磁屏蔽涂料能衰减30dB以上电磁波
• 弹簧接地端子比普通端子更适用于高频接地场合

这些配套方案并非必须全部采用，建议先通过噪声测试仪定位主要干扰路径，再针对性选择性价比最高的组合。例如工业PLC柜通常优先处理电源线传导干扰，而医疗设备则更需关注空间辐射屏蔽。

五、为什么同样的滤波器在不同安装位置效果差异明显？

滤波器的安装位置直接影响噪声抑制效果。理想情况下应尽量靠近干扰源安装，比如变频器输出端滤波器与电机距离超过3米时，高频衰减效果可能下降明显。若必须长距离布线，建议选用带双节共模滤波的端子台增强抑制能力。

日常维护中容易被忽视的两个细节：

1. 定期检查接地端子是否氧化，接触不良会导致共模滤波失效
2. 散热风扇积尘会影响滤波器工作温度，尤其密闭机箱内需保持通风

对于需要长期稳定运行的场景，可在关键线路节点涂抹电磁屏蔽涂料作为补充防护。这种方案特别适合已投产设备改造，无需改变原有布线结构就能提升抗干扰能力。

有效的噪声治理需要系统化思维：先根据核心设备的工作频段和干扰类型选择主滤波器，再通过接线端子、屏蔽涂料等配套方案查漏补缺，最后通过规范安装和维护保持长期性能。与其追求单一设备的极致参数，不如构建匹配实际场景的完整噪声抑制链。
