锰铜合金选型的5个核心维度

选对锰铜合金直接影响设备的减振性能和寿命，但市面上从科研级到工业级的规格差异巨大，采购时容易陷入参数迷阵。这里先看几款典型产品的基准配置。

一、为什么锰铜合金的选型如此重要？

锰铜阻尼合金的核心价值在于其独特的能量耗散能力——通过内部孪晶界面的移动吸收机械振动能。这种特性让它成为精密仪器、船舶推进系统等领域不可替代的材料。但不同应用场景对性能的要求差异显著：

• 减振需求：船舶螺旋桨需要高阻尼锰铜合金来抑制低频振动，而光学平台则更关注高频微振动的吸收
• 环境适应性：化工设备要求材料兼具耐腐蚀性，航空航天应用则对高温稳定性有严苛标准
• 加工复杂度：磁控溅射靶材需要超高纯度，而结构件可能更看重可焊性和机加工性能

当前主流供应商提供的锰铜合金M2052牌号，杂质含量已能控制在0.01%以内，但实际采购时仍需根据终端用途反向推导材料指标。🔍 关键结论：先明确设备要解决的振动频段和环境挑战，再倒推材料参数

二、锰铜合金的性能参数你真的看懂了吗？

采购时最常被混淆的是阻尼性能与机械强度的平衡关系。真正影响选型的核心指标有：

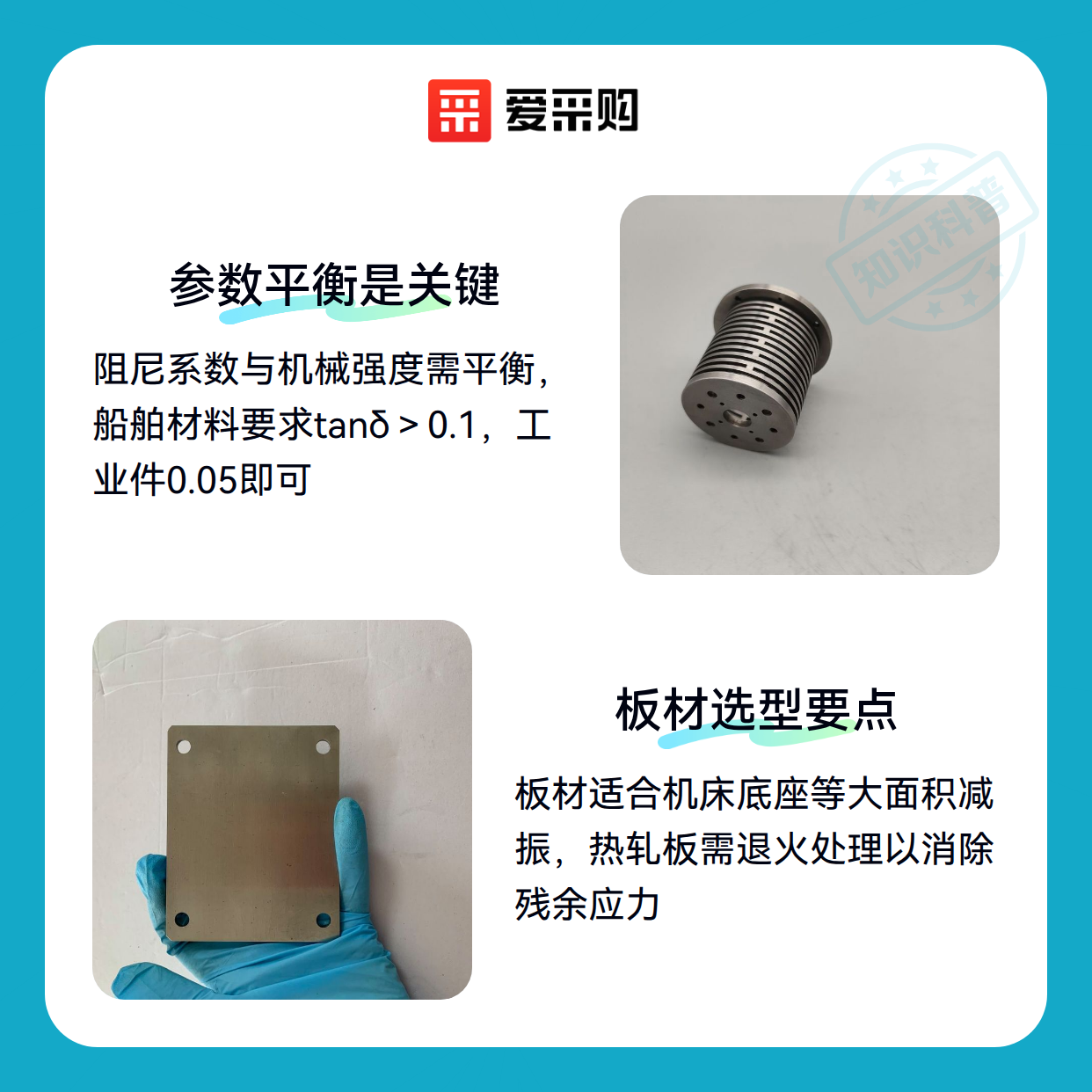

1. 阻尼系数（tanδ）：数值越高代表减振效果越好，但通常伴随强度下降。船舶用材料要求tanδ＞0.1，而普通工业件0.05即可
2. 孪晶稳定性：决定材料在循环载荷下的性能衰减速度，可通过热处理工艺优化
3. 温度敏感性：某些牌号在-50℃~150℃区间会出现阻尼性能突变，需匹配设备工作温度
4. 各向异性：轧制方向的阻尼性能可能比横向高30%，设计时要注意材料取向

实验室常用动态机械分析仪（DMA）测试这些参数，但工业采购时更实用的方法是要求供应商提供典型工况下的衰减曲线。⚠️ 特别注意：同样标称"高阻尼"的材料，在不同频率下的表现可能天差地别

三、根据应用场景选择最适合的锰铜合金形态

板材类方案

锰铜合金板适合需要大面积减振的场合，比如机床底座或船舶舱壁。选购时重点关注：

• 厚度＞10mm的板材更适合承载结构件
• 热轧板残余应力较大，需后续退火处理
• 表面酸洗过的板材焊接性能更好

棒材类方案

锰铜合金棒多用于旋转部件的减振套筒或精密仪器支架。直径选择有讲究：

• φ30mm以下棒材适合加工小型减振器
• 粗直径棒料（φ100mm+）常用于船舶轴系
• 真空熔炼的棒材内部缺陷更少

带材虽不常见，但锰铜合金带在柔性减振接头和薄壁构件中有独特优势。🔧 决策要点：先确定构件受力形式，再选择对应形态的原材料

四、加工锰铜合金需要哪些专业设备？

锰铜的熔炼特殊性常被低估。由于其易氧化特性，传统电弧炉会导致成分偏差，推荐使用具备保护气氛的合金熔炼炉：

• 中频感应炉能减少锰元素烧损
• 真空熔炼适合高纯度要求的靶材生产
• 浇铸温度需控制在1150±20℃

成型阶段则需要专用合金轧机处理锰铜的高硬度特性：

• 四辊轧机更适合薄板精密轧制
• 热轧开坯温度应保持在850℃以上
• 每道次变形量不宜超过30%

对于小批量生产，采用中频合金熔炼炉配合手动轧制也能满足需求，但成品率会降低20%左右。⚙️ 经验之谈：加工设备的选择取决于产量和公差要求的平衡

五、锰铜合金使用中的常见问题如何避免？

存储环节最易出错。锰铜合金必须真空包装存放，开封后建议：

• 半年内使用完毕，防止表面氧化
• 机加工时使用含硫切削液可延长刀具寿命
• 焊接前需用丙酮彻底清洁接口

热处理是另一个关键点。对于锰铜合金M2052这类材料：

• 固溶处理温度控制在800℃±10℃
• 时效温度选择450℃可获得最佳阻尼性能
• 禁止用水淬火，会导致开裂

🛡️ 实用建议：建立材料追溯卡，记录每批次的处理参数和使用效果

锰铜合金的选型本质是性能、成本和工艺的三角平衡。重点关注阻尼系数与强度的匹配度，根据构件形态选择锰铜合金板或锰铜合金棒，并配备合适的合金熔炼炉完成加工闭环。小批量研发可优先考虑定制化锰铜合金，而量产项目需要严格验证材料的一致性。
