生产线上一个不起眼的
压紧夹具选错类型，生产效率可能减半

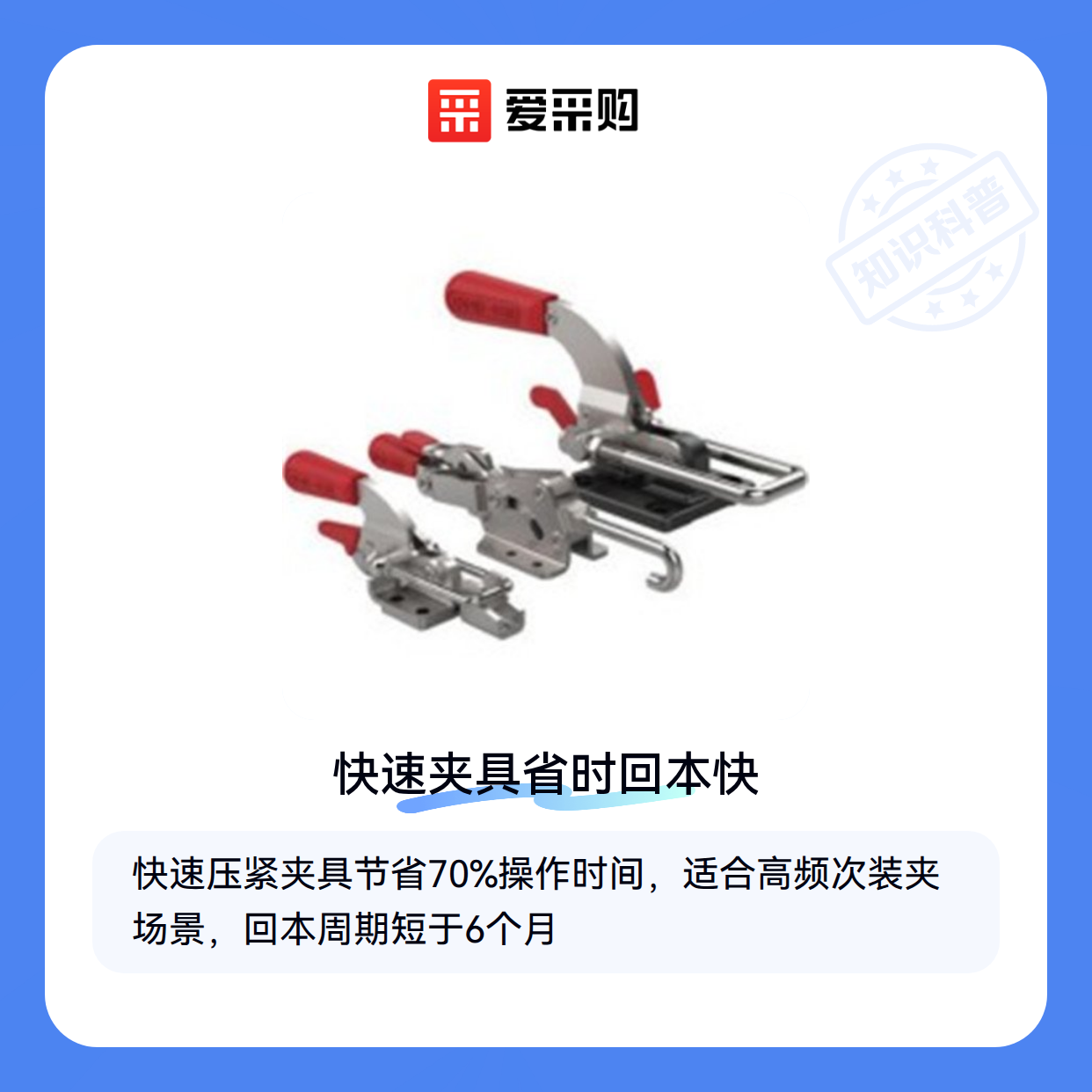

4小时前一、为什么快速压紧夹具成为现代车间的标配？
当工件定位时间超过加工时间的15%时，
- 动作简化：气动/液压驱动可实现单手操作，比手动拧紧节省70%时间
- 重复定位精度：淬火处理的钢制夹具能保持0.1mm以内的定位误差
- 模块化设计：像
焊接工装夹具 这类标准化组件，支持快速换型
目前主流方案中，
⚡ 结论：频繁换型的产线，投资快速夹具的回本周期通常不超过6个月
二、手动、气动、液压：三种压紧方式的本质区别
这三种技术路线并非简单升级关系，而是针对不同场景的解决方案：
手动夹具
- 优势：零能耗，单件成本低至15元
- 局限：依赖操作员体力，保持力通常＜300N
- 典型应用：木工定位、小批量原型制作
气动夹具
- 优势：响应速度＜0.5秒，保持力可达600lbsf
- 局限：需配套空压系统，初始投入较高
- 典型应用：注塑成型、CNC加工中心
液压夹具
- 优势：保持力超1500kgf，适合重切削工况
- 局限：系统复杂，维护要求高
- 典型应用：大型铸件加工、齿轮磨齿
⚡ 结论：选择时先看工件重量和切削力，再看生产节拍要求
三、根据生产节拍选择夹具：这张表帮你避开80%的坑
| 场景特征 | 推荐类型 | 替代方案 |
|---|---|---|
| 节拍＜1分钟 | 气动 | 手动快夹 |
| 切削振动大 | 液压 | 气动+减震底座 |
| 多品种小批量 | 模块化 |
通用夹具+垫片 |
| 高温环境 | 耐热钢手动夹具 | 水冷液压夹具 |
对于焊接场景，焊接工装夹具的互换性比速度更重要。而重型加工则需要关注夹具的刚性——比如液压系统的夹持力需达到切削力的3倍以上。
⚡ 结论：高频次作业选气动，重载荷选液压，临时工装选手动
四、买了夹具才发现：这些配套件同样重要
采购夹具只是第一步，这些配套件直接影响使用效果：
- 定位基准：
夹具底座 的重复定位精度要≤0.002mm，否则再好的夹具也白搭 - 力量传导：
夹具液压缸 的密封件寿命决定维护周期 - 适应性调整：不同厚度的
夹具垫片 能补偿工件公差
特别提醒：气动夹具需要配套0.6MPa以上的稳定气源，否则会出现夹持力波动。
⚡ 结论：配套件预算应占夹具采购款的15%-20%
五、为什么同样的夹具，使用寿命相差3倍？
从这些细节入手能大幅延长夹具服役时间：
- 预紧力控制：使用扭矩扳手校准
夹具手柄 施力，避免过载 - 清洁维护：每月清理
夹具定位销 的金属碎屑 - 防锈处理：沿海地区需选表面淬火或镀铬工艺
最容易忽视的是垫片——劣质垫片会导致应力集中，加速夹具变形。
⚡ 结论：定期检查夹持面的磨损量，超过0.2mm必须更换
产线效率是环环相扣的链条，压紧夹具作为基础环节，选型时需综合考虑切削参数、换型频率和工人操作习惯。对于节拍紧张的产线，优先考虑快速压紧夹具的气动方案；而重型加工则要回归液压系统的稳定性。记住：好夹具的标准是"存在感越低越好"——当工人几乎感觉不到它的存在时，说明选对了。
