激光头驱动电路选型，老采购才知道的窍门

选激光头驱动电路就像给心脏配起搏器——电流不稳会直接烧毁激光器，电流过小又无法激发工作。这篇文章帮你避开采购路上的认知盲区。

一、为什么激光头驱动电路选型如此关键？

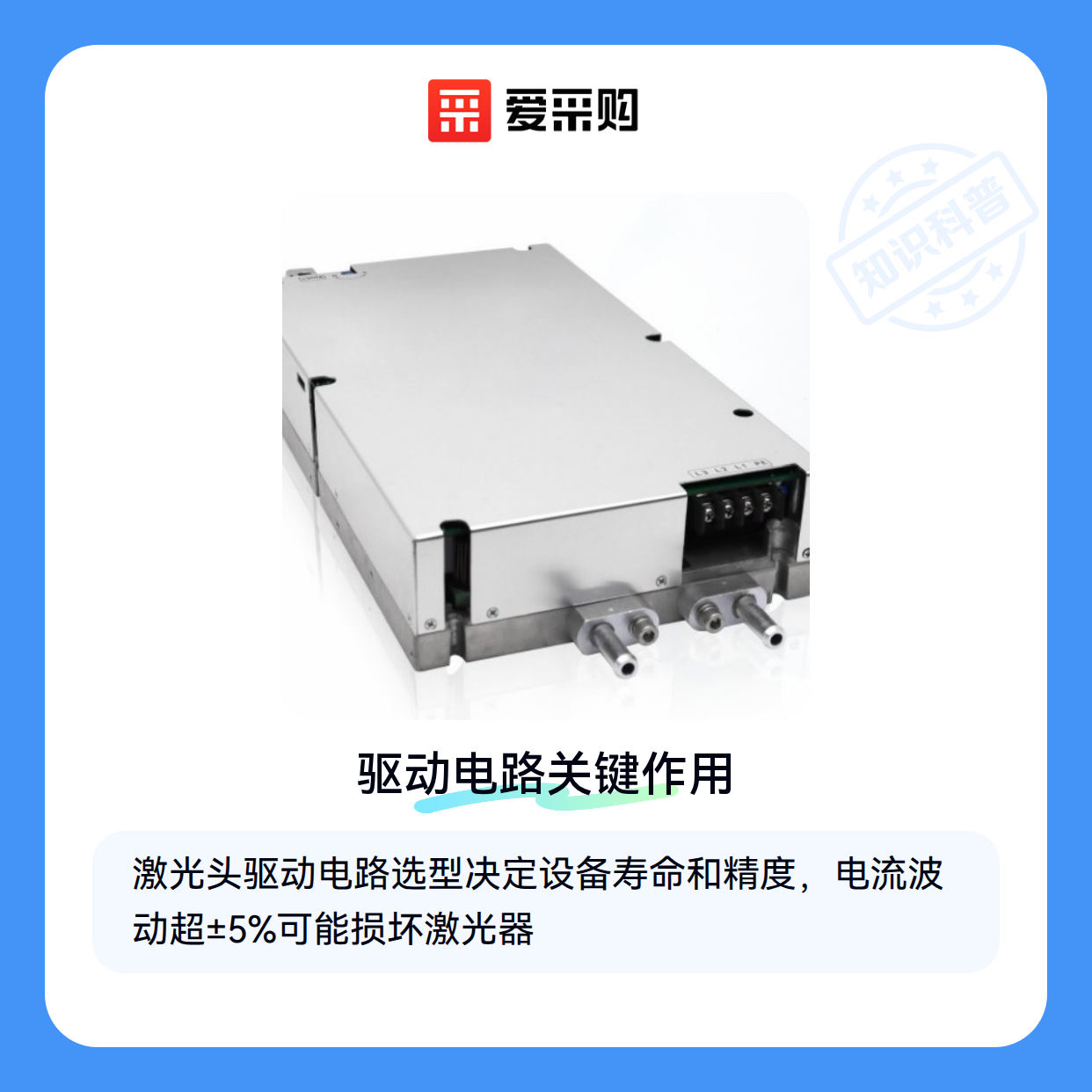

激光设备的核心痛点从来不是功率不够，而是能量输出不稳定。一台标称50W的激光器，如果驱动电路提供的电流波动超过±5%，轻则雕刻深浅不一，重则二极管瞬间击穿。这就是为什么工业级设备宁可牺牲体积也要用独立激光控制器，而非集成式电源。

目前主流方案分为三类：

• 半导体激光驱动电路：适合低功率精密场景，通过PWM调节实现微米级控制
• 电磁谐振式驱动：多用于CO2激光管，靠LC振荡产生高压
• 开关电源驱动：成本低但纹波大，常见于民用设备

结论：驱动电路决定了激光器90%的寿命和精度表现 🔍

二、激光头驱动电路的核心功能与行业应用

好的驱动电路要同时解决三个矛盾：既要瞬间提供大电流激发激光，又要保持长时间工作稳定；既要响应快速调制信号，又要过滤电网干扰；既要匹配二极管特性曲线，又要适应环境温度变化。

在金属切割领域，CO2激光驱动电路需要应对300Hz以上的脉冲频率；而光纤通信设备用的光纤激光驱动电路则更看重电流噪声抑制能力。医疗美容设备甚至会要求驱动模块集成温度反馈，确保输出能量波动不超过1%。

结论：不同场景对驱动电路的"脾气"要求截然不同 ⚡

三、如何根据激光设备类型选择驱动电路？

遇到选型难题时，可以从两个维度拆解需求：

1. 按激光介质匹配驱动特性

   • 半导体激光器：优先考虑激光器恒流驱动，电流波动要小于1%
   • 气体激光管：需要能承受千伏级启动电压的驱动模块
   • 光纤激光器：选择带TEC温控接口的驱动方案

2. 按工作模式选择控制方式

   • 连续输出：重点看散热设计和过载保护
   • 脉冲调制：关注上升沿时间和重复频率
   • 模拟调光：要求激光功率调节器有线性响应曲线

这些精密驱动模块通常采用金属封装，通过14pin以上的接口实现多参数控制。选型时要特别注意正向电压范围是否匹配你的激光二极管。

对于千瓦级大功率设备，建议选用带均流设计的IGBT模块。注意查看最大电流下的温升曲线，劣质模块在满负荷运行时效率会骤降20%以上。

结论：先锁定激光器类型，再倒推驱动参数 🔧

四、驱动电路安装后还需要哪些配套设备？

很多人装完驱动就通电测试，往往忽略了这两个致命细节：

• 散热瓶颈：驱动电路本身也是热源，1A电流就可能产生5W热功耗。工业级激光头散热器至少要预留30%余量，水冷系统流速建议不低于2L/min

• 安全防护：激光驱动工作时会产生高频电磁辐射，操作人员需要佩戴宽光谱激光防护镜。特别是1064nm波段不可见光，普通护目镜根本无法防护

结论：配套设备的钱省不得，一出事就是大事 ⚠️

五、激光头驱动电路使用中的常见问题与维护

这三个使用误区坑过太多老师傅：

• 用万用表直接测驱动输出：普通表笔阻抗会拉低工作电压，必须用高阻探头
• 忽视接地环路：驱动电路与激光器之间的地线压差超过0.1V就会引入噪声
• 不定期校准：建议每500小时用标准负载检测一次电流精度

光学系统里的激光防护镜需要定期检查镀膜状态。当发现镜片透光率下降10%时，意味着防护性能已经衰减过半。

结论：好设备是买出来的，更是用出来的 🛠️

激光头驱动电路的选型本质是匹配游戏：先明确你的激光器类型和工作模式，再考虑驱动精度与配套系统。遇到千瓦级设备时，激光电源模块的散热设计比参数更重要。记住，省在驱动电路上的钱，最后都会变成维修单上的数字。
