面对市场上琳琅满目的TLC读写电路,如何选择才能避免性能不足或资源浪费?本文将帮你理清选型逻辑,避开常见误区。
一、为什么技术参数直接影响TLC读写电路的实际表现?
TLC读写电路的核心功能是通过三电平单元存储数据,其性能差异主要取决于三大参数:
- 读写速度:直接影响数据传输效率,高速场景需关注持续读写指标
- 耐久度:与擦写次数正相关,频繁写入场景需重点考量
- 纠错能力:决定数据可靠性,恶劣环境下尤为关键

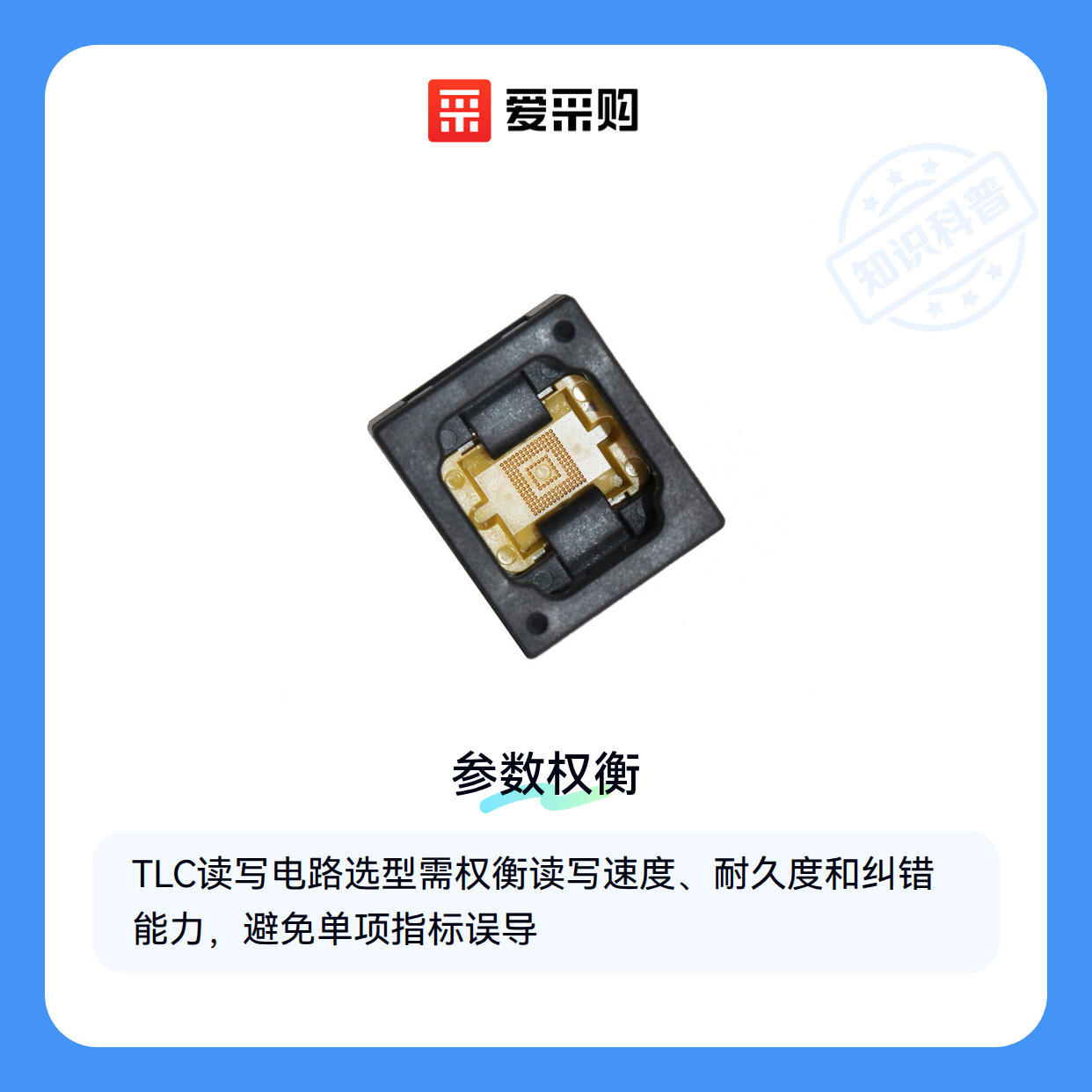

这些参数并非孤立存在——高速读写往往伴随功耗上升,强纠错算法可能增加延迟。采购时需要根据实际应用场景权衡取舍。
例如工业控制场景更看重长期稳定性而非峰值速度,而消费电子则优先考虑能耗比。理解这种参数关联性,才能避免被单项指标误导。
二、不同应用场景该选哪种TLC读写电路架构?
主流TLC读写电路架构呈现明显的场景分化特征:
- eMMC架构:集成度高适合嵌入式系统,但可维护性较差
- UFS架构:支持全双工传输,适合高性能移动设备
- 独立NAND控制器:灵活性最强,可定制固件应对特殊需求
这种差异源于设计导向不同——eMMC牺牲部分性能换取即插即用便利,而独立控制器允许通过固件升级适配新型存储颗粒。
选择时不仅要看当前需求,还要考虑未来扩展性。采用模块化设计的方案虽然初期成本略高,但能更好适应技术迭代。
三、如何根据应用场景选择TLC读写电路子类型?
TLC读写电路的选型首要考虑实际应用场景对性能和稳定性的要求。不同子类型在读写速度、功耗和耐用性上存在明显差异,错误选择可能导致后续使用中出现性能瓶颈或维护成本上升。
- 对于需要高速数据传输的场景(如移动设备主存储),UFS读写电路凭借其双通道设计和更低的延迟表现更优
- 在成本敏感且对速度要求不高的嵌入式系统中,eMMC方案因其成熟稳定的特性仍是可靠选择
- 当需要频繁写入且对耐久性要求较高时,需特别注意NAND Flash读写电路中的磨损均衡算法设计
