硅片选购避坑指南：关键参数如何影响你的生产效果？

选购硅片时，你是否遇到过看似规格相近的产品，实际生产效果却大相径庭？本文将帮你理清关键参数差异如何直接影响生产效果，避免因选型不当导致的隐性成本。

一、为什么同样标称的硅片性能差异显著？

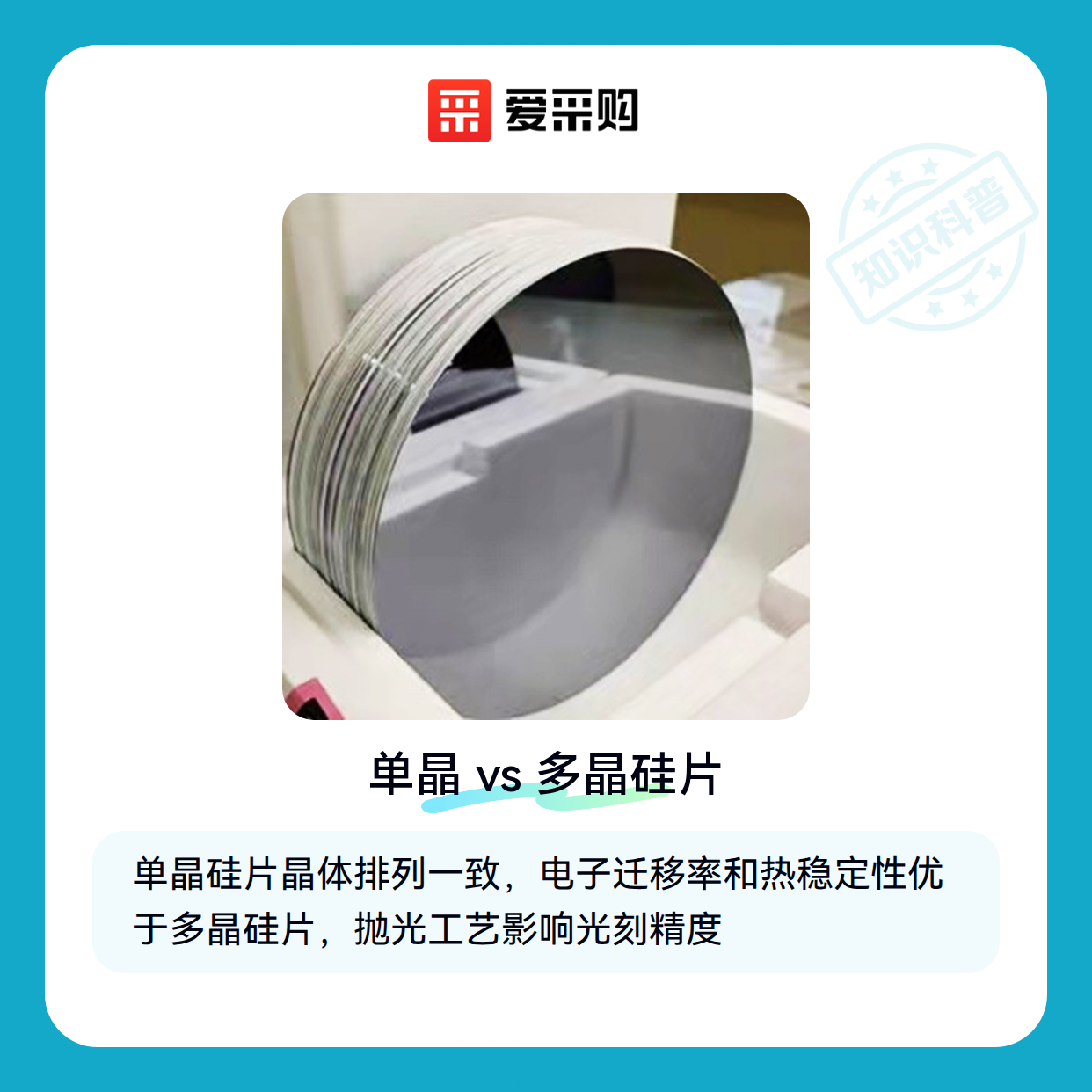

硅片作为半导体制造的基础材料，其性能差异主要源于晶体结构和表面处理工艺的不同。单晶硅片因晶体排列一致，在电子迁移率和热稳定性上普遍优于多晶硅片；而抛光工艺直接影响后续光刻工序的精度。

常见的分类误区包括：

• 将光伏级硅片与集成电路级硅片混为一谈
• 忽略抛光面粗糙度对薄膜沉积的影响
• 未区分掺杂类型对导电特性的改变

理解这些基础差异，才能避免因选错类型导致的加工失败或良率下降。接下来需要关注的是决定实际应用效果的核心参数体系。

二、哪些参数真正决定你的生产良率？

硅片的实际表现由三大参数群共同决定：材料纯度影响器件可靠性，几何精度关系着光刻对准成功率，而表面处理质量则直接左右镀膜附着力。

例如在MEMS传感器制造中，镀金硅片的表面平整度要求远高于普通光伏应用，这时就需要特别关注溅射镀层的均匀性和边缘陡直度。

这些参数的优先级会随应用场景动态变化，下一步需要根据你的具体工艺需求来构建选型决策框架。

三、光伏与集成电路应用如何匹配不同硅片参数？

硅片选型的核心矛盾在于：不同应用场景对关键参数的敏感度差异显著。以光伏发电和集成电路为例，前者更关注成本效益和光吸收效率，后者则对晶格缺陷和表面平整度有严苛要求。

• 光伏应用：可接受一定缺陷密度，优先考虑多晶硅片的性价比和抗PID性能
• 功率器件：需要平衡击穿电压与导通电阻，4H半绝缘碳化硅衬底的宽禁带特性成为优势选项
• 微电子制造：必须确保单晶硅片的超高纯度和纳米级表面粗糙度，抛光工艺权重高于厚度均匀性

砷化镓晶圆在射频器件领域展现出不可替代性——其电子迁移率显著高于硅材料，特别适合5G基站和毫米波通信场景。但需注意：非掺杂型更适合制作隔离层，而N型掺杂版本更适用于主动元件制造。

碳化硅衬底正在改写功率半导体格局：与硅基器件相比，其耐高温和耐高压特性使系统体积缩减成为可能。选型时要特别注意晶型匹配（4H型更适合MOSFET），同时评估衬底电阻率与器件设计目标的兼容性。

实际选型建议建立三级决策框架：先锁定应用场景核心需求，再筛选匹配的物理参数群组，最后通过工艺验证确定供应商能力边界。这种结构化方法能有效避免因单一参数过度优化导致的系统失衡。

四、主材与配套系统的协同效应如何影响最终效果？

采购硅片主材后，配套系统的适配性往往成为影响生产稳定性的隐形因素。以抛光环节为例，不同材质的硅片抛光垫会直接影响表面粗糙度和加工效率——树脂基垫更适合快速去除材料，而金刚石垫则能实现更高精度的表面处理。

存储环节同样需要专业配套：PVDF硅片承载盒的防静电性能直接影响晶圆洁净度，而普通塑料盒可能在运输中产生微颗粒污染。这类配套的投入虽小，但能显著降低后续加工的不良率。

建议按加工流程梳理配套需求：从切割阶段的金刚石硅片刀、减薄环节的晶圆减薄抛光机，到最终检测前的半导体晶圆对准器，形成完整的工艺链适配方案。

五、哪些日常操作细节最易被忽视却影响良率？

硅片加工环境的洁净度管理比想象中更关键：即使使用专业硅片清洗设备，操作人员未佩戴防静电手套或穿着普通工服，仍可能引入难以检测的微观污染。

切割工序中，金刚石硅片刀的维护常被低估：

• 刀头角度偏移0.5度可能导致边缘崩裂
• 冷却液浓度不足会加速刀具磨损
• 定期用激光刻蚀氟化液清洁能延长30%使用寿命

存储阶段需特别注意温湿度突变：从干燥箱取出的硅片若直接暴露在车间环境，表面可能形成难以察觉的微裂纹。建议采用阶梯式环境适应流程。

硅片采购决策本质是参数体系、配套方案、使用规范的动态平衡。定期复验抛光垫磨损状态、切割刀精度等关键指标，才能持续优化生产工艺链的整体效益。
