射频环形器选购时，这些关键点帮你提前避坑

当你在设计射频系统时，是否遇到过信号反射干扰、功率损耗异常的问题？这篇文章会帮你理清射频环形器的核心价值，以及如何根据实际需求选择适配方案。

一、为什么射频环形器在通信系统中不可或缺？

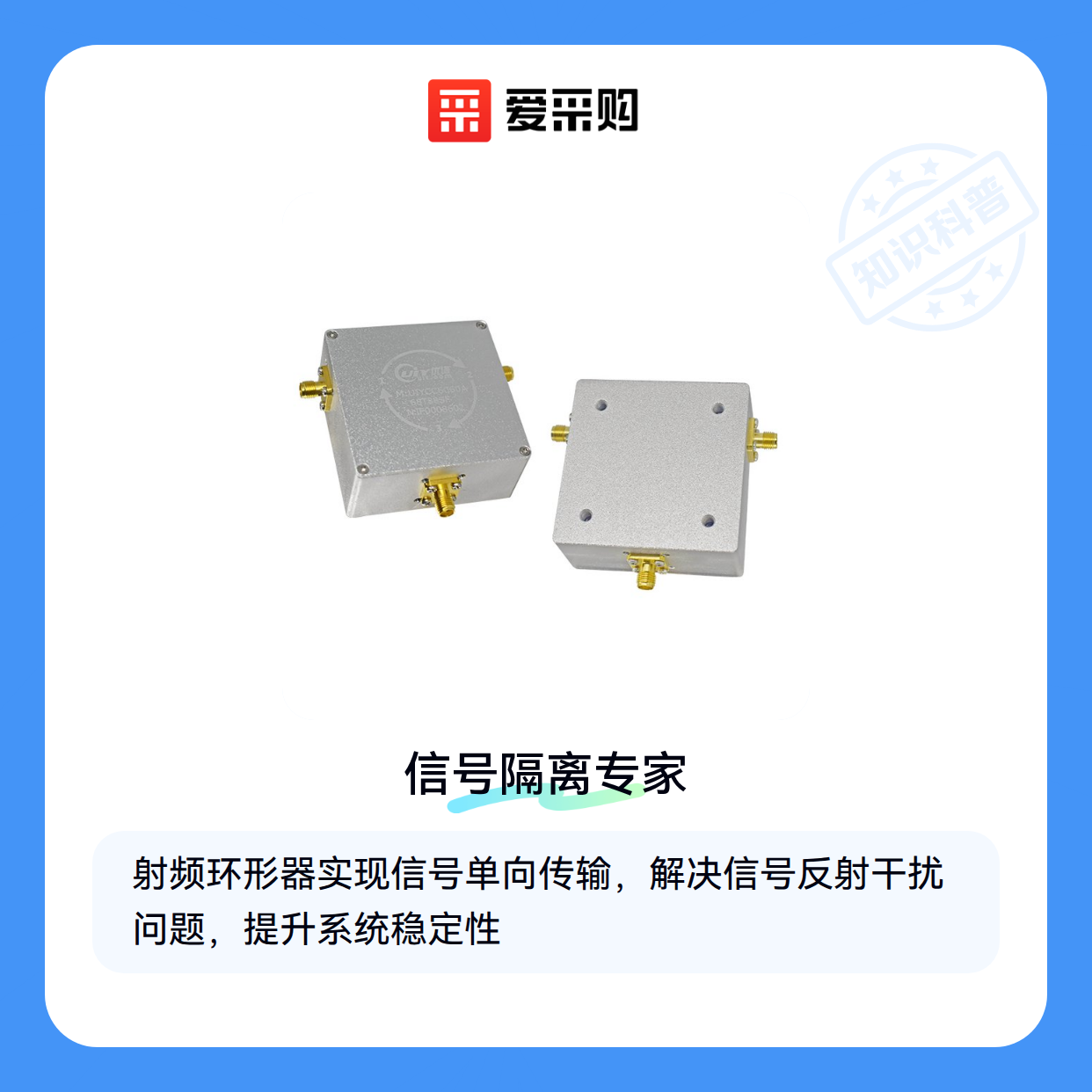

射频环形器是一种非互易性器件，它能实现信号的单向传输，同时隔离反向信号。这种特性让它成为现代通信系统中的"交通警察"——确保信号有序流动，避免相互干扰。在雷达、基站、卫星通信等场景中，它能有效解决三大问题：

• 信号反射干扰：防止发射端信号反射回接收电路
• 功率分配优化：在多端口系统中实现高效能量分配
• 系统稳定性提升：降低因阻抗失配导致的性能波动

虽然射频环形器在高端应用中很关键，但市场上成品较少，主要是因为：

• 定制化需求高，不同频段和功率需要专门设计
• 铁氧体材料性能直接影响器件指标
• 系统集成度提升让部分场景改用模块化方案

🔍 结论：理解你的系统到底需要解决信号隔离、功率分配还是稳定性问题，是选择的第一步。

二、射频环形器的核心功能与行业应用

射频环形器的核心在于其非互易特性——利用铁氧体材料的旋磁效应，让电磁波只能按固定方向传输。这种特性在以下场景尤为关键：

• 雷达系统：隔离发射机与接收机，防止高功率脉冲烧毁敏感元件
• 基站天线：实现多天线端口的信号分配与隔离
• 测试仪器：保护信号源免受反射信号影响

实际应用中，环形器的性能往往体现在三个隐形指标上：

1. 隔离度：反向信号的衰减能力
2. 插入损耗：正向信号的通过效率
3. 功率容量：持续工作的稳定性

🚀 结论：不要只看标称频率，实际工作环境中的温度稳定性和功率耐受性往往更重要。

三、如何根据系统需求选择射频环形器？

选型时需要先明确你的核心诉求是什么。以下是两种主流方案的对比：

同轴环形器方案

• 适合：测试设备、实验室环境
• 优势：接口标准化（N/SMA），便于连接
• 注意：高频段插损会明显增加
• 典型参数：1.5-18GHz频段，驻波比<1.5

铁氧体环形器方案

• 适合：基站、雷达等大功率场景
• 优势：温度稳定性好，功率容量高
• 注意：体积较大，需要磁路设计配合
• 典型参数：10MHz-40GHz宽频段支持

📌 选型要点：

• 先确认系统的工作频段和功率等级
• 实验室环境优先考虑连接便利性
• 户外设备重点看温度适应性
• 多端口系统需要专门设计拓扑结构

🔧 结论：没有"最好"的方案，只有最适合当前系统约束的选择。

四、射频环形器安装后还需要哪些配套设备？

装好环形器只是第一步，这些配套设备往往被忽视但至关重要：

1. 射频放大器：
   • 补偿环形器引入的插入损耗
   • 特别注意增益平坦度指标
   • 大功率系统需留足余量

2. 同轴电缆：
   • 选择低损耗型号（如PTFE绝缘）
   • 接头类型需与环形器端口匹配
   • 弯曲半径影响高频性能

⚠️ 注意：配套设备的阻抗失配会抵消环形器的性能优势，建议整套系统联合调试。

五、射频环形器使用中容易被忽视的细节

实际部署时，这些经验可能帮你省去后续麻烦：

• 温度影响：铁氧体性能随温度变化，户外设备要预留指标余量
• 磁屏蔽：附近有强磁场时（如电机），需要额外屏蔽措施
• 安装方向：环形器有明确信号流向标识，装反会导致隔离失效
• 维护周期：长期大功率工作可能造成磁芯老化，建议定期检测隔离度

对于需要精细调节的系统，可以搭配衰减器使用：

• 精确控制信号电平
• 保护后端设备免受过驱
• 选择时注意频段兼容性

🧠 经验之谈：环形器不是"装上就行"的被动器件，需要像对待放大器一样关注其工作状态。

射频环形器的选择本质上是系统思维的体现——需要同时考虑频段、功率、环境以及上下游器件匹配。无论是同轴环形器的便捷性，还是铁氧体环形器的稳定性，最终都要服务于你的具体应用场景。建议先做小批量验证，重点测试实际工作条件下的隔离度和温升表现。
