倾角传感器安装不当，精度损失远超你的想象

很多工程师不知道，倾角传感器安装时1毫米的错位，可能导致测量误差放大10倍——这不是传感器质量问题，而是安装基准面与测量原理的冲突。

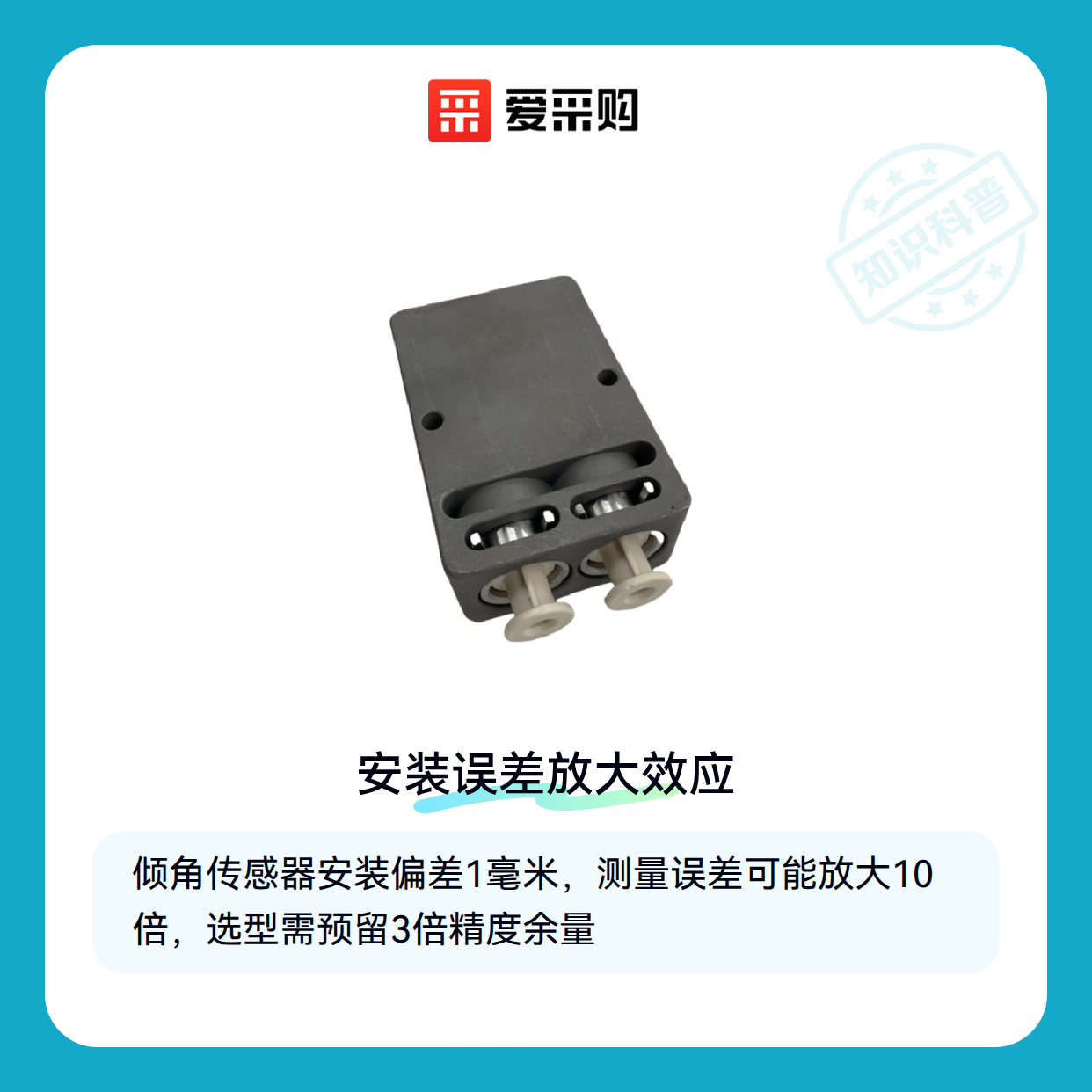

一、为什么0.1°的安装偏差会导致1°的测量误差？

倾角传感器通过测量重力加速度分量来计算角度，其核心部件MEMS倾角传感器对安装基准面异常敏感。当传感器底座与待测平面存在微小夹角时，实际测量值会叠加安装误差：

• 误差放大效应：单轴传感器安装倾斜1°，在测量30°斜面时会产生约1.7°的附加误差
• 温度补偿失效：非水平安装会导致温度补偿算法基准漂移
• 动态测量失真：振动环境下安装面变形会直接干扰输出信号

这类问题在桥梁监测、盾构机控制等场景尤为突出。高精度场景建议选择带自校准功能的双轴倾角传感器，这类产品能通过双轴数据交叉验证安装偏差。

⚡ 结论：安装误差的影响远超传感器自身精度，选型时需预留至少3倍精度余量。

二、单轴/双轴选择背后被忽略的基准面问题

工业现场常见两种安装基准失效情况：

1. 虚假水平面
   钢结构平台焊接变形、设备底座沉降都会导致"水平参考面"实际倾斜。用姿态传感器预先扫描安装区域，能发现肉眼不可见的2°~5°微变形。

2. 动态基准漂移
   塔吊、风电设备等工作时结构会发生弹性形变。此时单轴传感器可能误判为角度变化，而双轴型号能通过Z轴加速度数据识别出基准面偏移。

⚠️ 注意：盾构机等强振动环境需选择带宽>10Hz的型号，避免传感器自身谐振影响测量。

三、防爆还是防水？不同场景的安装约束对比

化工、矿山等场景的安装限制往往被低估。某化工厂曾因在防爆区使用普通电子水平仪校准传感器，导致整个监测系统精度失控：

⚡ 结论：港口机械等盐雾环境建议选择IP68+316L不锈钢双防护，比单纯防水型号寿命长3倍。

四、被多数人忽视的安装支架选择陷阱

用M6螺栓直接固定传感器会导致两个隐形问题：

• 螺栓预紧力使传感器壳体变形，影响内部MEMS单元平衡
• 金属支架传导设备振动，产生10~100Hz干扰信号

专业数据采集模块配套的隔离支架能解决这些问题：

• 三重隔振设计：橡胶垫+弹簧+磁阻尼组合吸收多频段振动
• 热膨胀补偿：不锈钢与铝合金复合结构抵消温差形变
• 无应力安装：锥形自对中接口避免螺栓扭力传递

五、安装后校验：90%用户漏掉的精度验证步骤

仅用PLC控制器读取示数不等于完成校准，必须执行：

1. 静态基准测试
   在已知水平面上旋转传感器180°，两次读数差应小于标称精度2倍

2. 动态响应测试
   用工业显示器观察10Hz正弦振动下的输出波形，不应出现削顶或谐波

3. 温度循环测试
   从-20℃升温至60℃，零点漂移应<0.01°/℃

⚠️ 注意：防爆型号禁用酒精擦拭镜面，静电可能引发传感器标定参数丢失。

安装精度决定倾角传感器的生死线。从无线倾角传感器的选型到支架固定，每个环节的微小误差都会在系统层面放大。建议先做安装面激光扫描，再根据环境威胁选择防护等级，最后用三重校验锁定真实精度——这些步骤的成本，远低于测量失控导致的停产损失。
