你的相位噪声分析仪为什么测不准？这些隐藏陷阱可能正在影响结果

相位噪声分析仪测不准？可能是环境干扰或操作误区在作怪。高精度测量对振动、温度甚至电源稳定性都极其敏感，而选错设备类型更会直接导致数据失真。

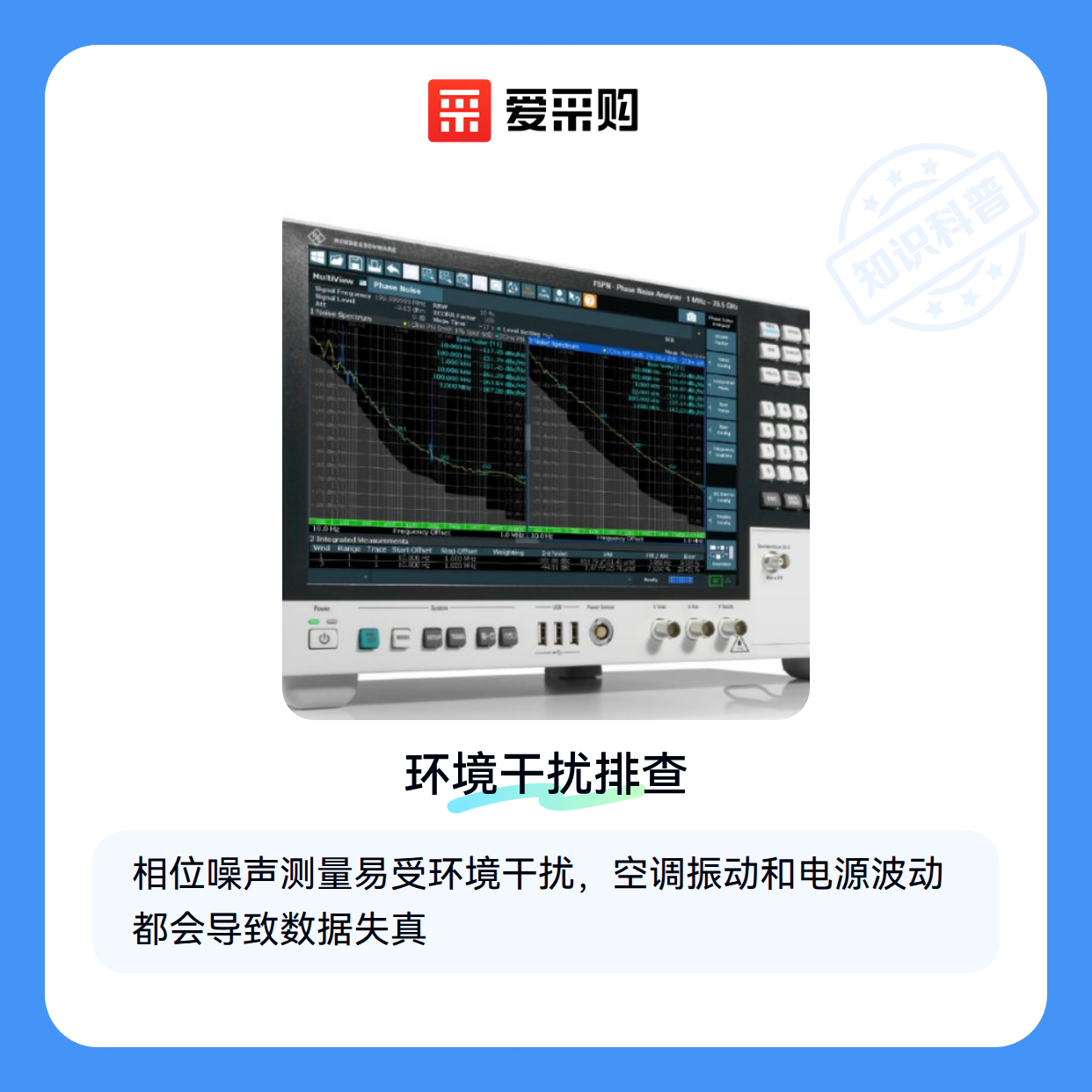

一、为什么实验室环境会悄悄扭曲你的测量结果？

相位噪声分析仪对电磁干扰和物理环境异常敏感，但许多用户低估了日常实验室条件的影响。振动会导致参考信号与待测信号之间的相位关系发生微小偏移，这种偏移会被仪器捕捉并误判为相位噪声。

实际使用中，常见的干扰源包括：

• 空调出风口附近的温度波动（超过±1℃就可能引入误差）
• 未做隔震处理的实验台（人员走动或设备启停带来的振动）
• 同一电路上的大功率设备（如烘箱、离心机等造成的电源噪声）

降低环境干扰需要系统性解决方案。对于振动敏感场景，光学平台或气浮隔震台比普通实验台更可靠；而电源噪声问题往往需要给分析仪单独配置低噪声精密电源。

特别容易被忽视的是射频连接器——劣质电缆或松动的接头会引入额外的噪声，这种噪声会被叠加到测量结果中，造成‘假性相位噪声’现象。

衰减器在此类场景中有特殊价值：当待测信号强度超出分析仪最佳测量范围时，合适的衰减器能避免前端过载导致的非线性失真。但要注意选择匹配频段的型号，红外激光衰减器用于光相位分析，而射频衰减器适用于传统微波测量。

二、校准操作中的隐藏雷区如何导致数据失真？

即使使用顶级设备，错误的校准方式仍可能让测量结果偏离真实值20dB以上。最常见的操作陷阱包括：

• 误用互相关模式（适合极低噪声测量但会大幅延长测试时间）
• 忽视参考时钟的相位稳定性（内部时钟与外部参考源的切换条件）
• 信号路径阻抗失配（引发反射导致相位误差）

参考时钟的选择尤为关键。当测量高频信号时，若错误使用低频参考源，其自身的相位噪声会被上变频到测量频段，这种‘噪声折叠’效应会让结果恶化。

实际调试时，建议先用已知低噪声信号源验证系统底噪，确保整个信号链路（包括测试夹具和电缆）的噪声贡献可控。

对于需要长期监测的场景，定期用相位噪声测试软件做系统验证比依赖单次校准更可靠。软件能记录历史数据趋势，帮助区分设备性能退化与突发性干扰。

三、射频与光相位分析仪选错会带来哪些测量偏差？

射频相位噪声分析仪和光相位噪声分析仪虽然名称相似，但适用场景差异明显。前者主要用于射频信号源的相位噪声测量，后者则针对光通信系统中的激光器相位噪声分析。若在光通信场景误用射频分析仪，可能因探测器响应不足导致信号丢失，反之则可能因过载损坏光学组件。

关键区分维度包括：

• 频率范围：射频分析仪通常覆盖10MHz至26.5GHz，而光相位分析仪需要适配THz级光频信号
• 探测器类型：射频分析依赖电混频器，光分析需光电转换模块
• 动态范围：光通信系统对线性度的要求往往更高

实际选型时容易忽略的是混合信号场景——比如同时存在射频本振和光载波的系统。此时需要考虑带跟踪源频谱分析仪与光相位噪声分析仪的联用方案，而非简单选择单一设备。

这种根本性误判带来的代价往往在后期才显现：要么测量数据始终存在系统性误差，要么设备频繁报警影响连续作业。接下来需要结合具体应用场景，构建包含环境适应性和操作流程在内的综合决策框架。

四、如何构建相位噪声测量的风险控制矩阵？

有效的误差控制需要将环境、操作、设备因素转化为可执行的检查项。建议按此优先级排查：

1. 信号链路完整性（连接器损耗/阻抗匹配/接地环路）
2. 参考源稳定性（短期抖动与长期漂移）
3. 环境噪声基底（电磁兼容与振动隔离）
4. 分析仪工作状态（预热时间/线性度验证）

对于关键测量，可建立‘噪声指纹’数据库：记录不同配置下的系统底噪，当后续测量出现异常时能快速定位变量。例如某频段突然出现的离散杂散，可能是新引入的开关电源干扰而非待测设备问题。

最终决策应回归测量目的——研发验证需要极致精度，而产线测试可能更关注重复性。与其追求绝对指标，不如明确‘可接受的误差边界’，这将直接决定配套设备的投入成本。
