组合高压电流互感器怎么选才能避免踩坑？

面对市场上形形色色的组合高压电流互感器，如何选择才能确保计量精度与系统兼容性？本文将帮你理清关键选型逻辑，避开因结构匹配不当导致的后续隐患。

一、为什么传统互感器无法满足高压计量需求？

高压电力计量场景中，电压与电流信号的同步采集对精度要求极高。传统分体式互感器因安装间距、二次回路阻抗差异等问题，容易引入相位误差。

组合式设计的核心价值在于将电压/电流互感器集成在同一绝缘体内，通过结构协同实现：

• 空间占用减少50%以上，适合GIS等紧凑场景
• 电磁干扰路径缩短，相位一致性显著提升
• 共用防护外壳，降低户外环境的密封失效风险

但需注意，并非所有标榜‘组合式’的产品都能实现真正协同。劣质拼凑方案可能因内部电磁屏蔽不足导致计量偏差。

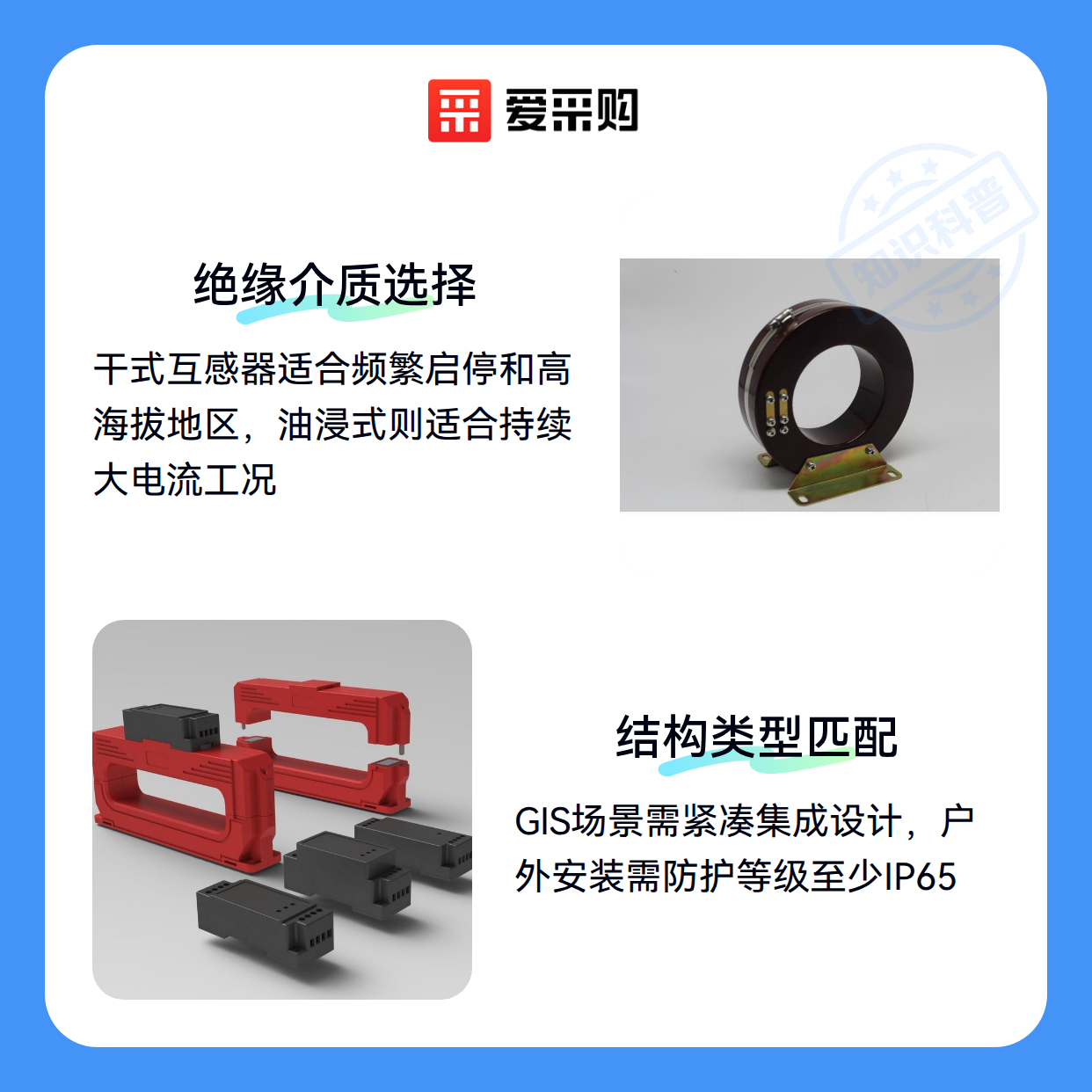

二、绝缘介质如何影响长期稳定性？

干式与油浸式组合互感器的选择，本质是绝缘介质与机械强度的平衡。环氧树脂浇注的干式结构更适合以下场景：

• 频繁启停的配电线路（无介质老化风险）
• 高海拔地区（避免油压变化导致的渗漏）
• 环保要求严格的场所（无油污处理成本）

而油浸式凭借更好的散热性能，在持续大电流工况下温度稳定性更优，但需定期检查密封性。

实际选型中，不能仅看额定电压参数。35KV户外干式电流互感器若未采用抗紫外线配方树脂，长期暴晒后可能出现表面龟裂。

三、GIS安装与户外场景如何选择结构类型？

组合高压电流互感器的结构选型需优先匹配安装环境。GIS（气体绝缘开关设备）场景因封闭性要求，通常需要更紧凑的集成设计，而户外安装则需重点评估防护等级和抗震性能。

• GIS环境：优先选择法兰安装式结构，确保与开关设备的无缝对接，同时注意SF6气体兼容性
• 户外场景：防护等级至少达到IP65，沿海或高污秽地区需考虑更高防腐蚀要求
• 地震带区域：检查抗震性能参数，避免采用脆性绝缘材料

电子式电流互感器在需要数字化接口或宽动态范围的场景中具有优势，但其抗电磁干扰能力需与安装环境匹配。对于存在强电磁场的变电站，传统电磁式结构可能更可靠。

零序保护场景需要特别注意结构兼容性。开启式零序电流互感器适合已带电线路改造，但需评估其与主互感器的电磁干扰问题；穿心式结构则更适合新建项目的一体化设计。

选型时建议先绘制环境因素矩阵：将电压等级、污秽程度、震动频率等参数与产品防护特性对照，避免出现参数达标但实际运行失效的情况。这为后续配套设备选型奠定了基础。

四、为什么主设备达标后系统仍可能崩溃？

组合高压电流互感器的性能达标只是第一步，二次回路的保护与校验体系同样关键。 当系统遭遇雷击或操作过电压时，未配置互感器二次过电压保护器可能导致计量装置烧毁，而全自动互感器校验仪的缺失会使误差累积无法及时发现。

核心配套需关注两个层面：

• 防护层面：过电压保护器应匹配主设备的绝缘等级，GIS安装场景需额外考虑屏蔽接地要求
• 校验层面：定期用互感器伏安特性测试仪检测比差/角差，户外安装时优先选择防尘防潮型校验仪

环氧树脂绝缘套管在此环节的作用常被低估。它不仅影响主设备绝缘性能，更关系到配套设备的安装兼容性——例如母排固定互感器时若套管尺寸不匹配，可能迫使二次线路过度弯折。

五、接线盒选错为何让精心选型功亏一篑？

即使选对组合高压电流互感器本体，端子连接细节仍可能成为系统短板。 单相双线圈接线盒若未采用全浇注结构，在潮湿环境中易引发爬电；而零序电流互感器端子未做电磁屏蔽处理时，会引入测量干扰。

实操中三个易错点：

1. 接线端子压接力度不足会导致接触电阻增大，长期运行可能发热
2. 未使用高压绝缘胶垫隔离不同相位端子，可能引发相间短路
3. 忽略互感器支架套件的抗震要求，振动环境下螺丝易松动

对于需要频繁拆卸校验的场景，建议选择带测试端子的专用接线盒。这类设计既保留计量回路完整性，又避免反复拆线导致的端子磨损。

组合高压电流互感器的选型本质是系统匹配度的考验。从绝缘套管的热稳定性到接线盒的电磁兼容性，每个环节的疏漏都可能放大为系统风险。 建议采购时建立三维评估模型：初始成本看主设备参数匹配度，运维成本看配套体系完备性，扩展成本看安装支架等附件的可调整空间。
