三坐标关节臂如何解决汽车钣金与航空叶片的测量难题？

当汽车钣金修复需要现场测量曲面弧度，或航空叶片检测要求兼顾便携与微米级精度时，传统固定式三坐标测量机往往难以胜任——这正是三坐标关节臂的差异化价值所在。

一、为什么关节臂能兼顾便携与精度？

关节臂的核心优势在于将多轴旋转结构与绝对编码器结合：

• 6-7个自由度的机械臂设计允许探头在空间任意角度接触工件
• 碳纤维臂身既减轻重量又保证刚性，适合车间移动测量
• 绝对编码器避免重复归零，开机即可快速定位

但需注意，不同品牌的关节臂实际测量稳定性差异明显。例如测量汽车钣金时，震动环境可能导致普通关节臂数据漂移，而内置力隔离设计的机型则能保持稳定。

这种差异源于核心部件选型：高精度绝对编码器、航空级碳纤维材质、温度补偿算法等隐形配置，往往比标称参数更能决定实际场景的适配性。

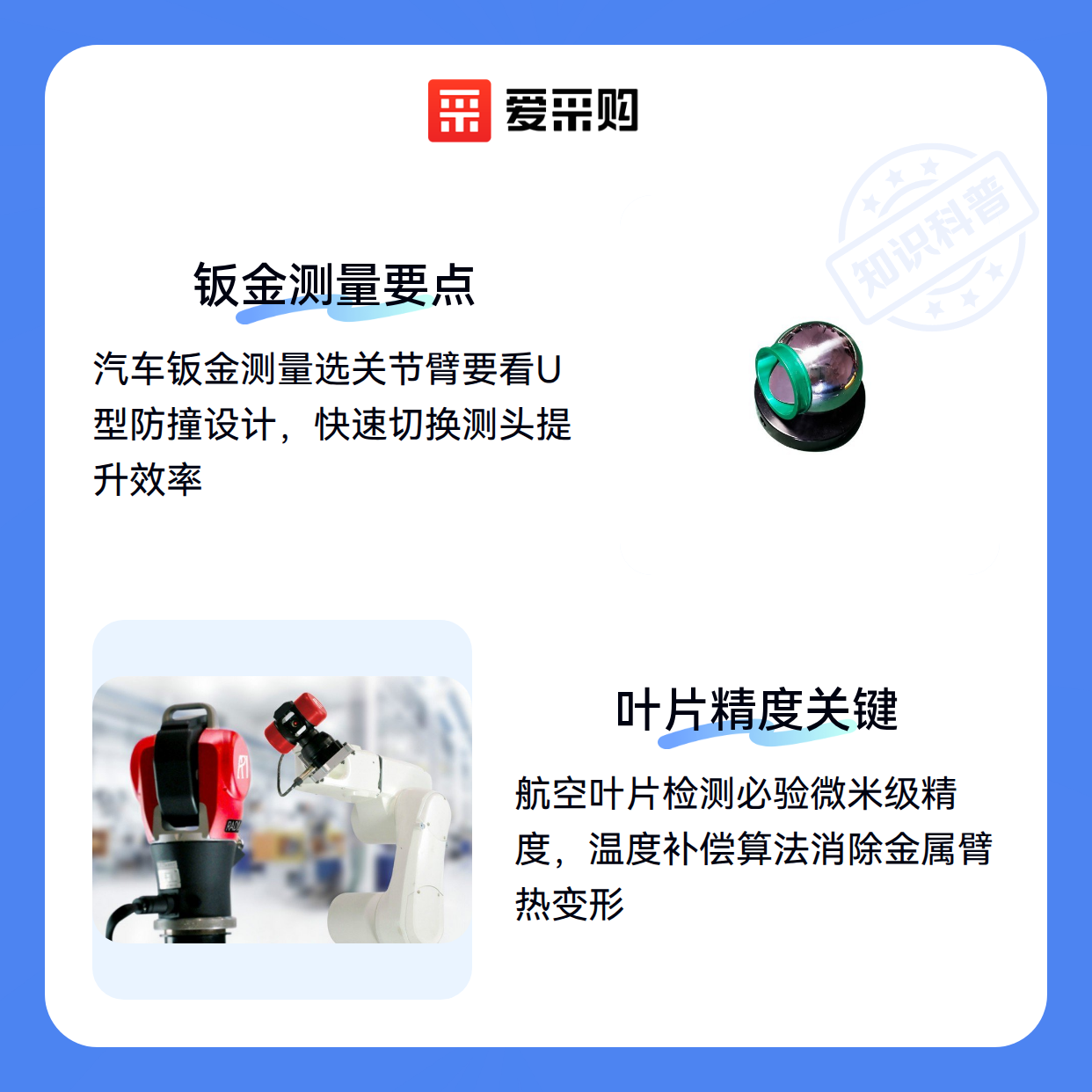

二、钣金与叶片测量对关节臂的不同要求

汽车钣金测量更关注效率与适应性：

• 需要U型防撞臂设计避开车身凸起部件
• 快速切换接触测头与激光扫描应对不同表面
• 内置平衡系统保证长时间手持测量稳定性

航空叶片测量则侧重极限精度：

• 要求关节臂在全量程范围内保持微米级重复定位精度
• 需要补偿系统消除温度变化导致的金属臂热变形
• 高动态扫描模式才能捕捉叶型曲面的细微偏差

实际选型时，钣金测量可适当放宽单点精度换取更长的臂展，而叶片检测必须优先验证设备在最小臂长状态下的精度表现。

三、激光扫描与接触式测头如何取舍？

选择三坐标关节臂的测量模块时，激光扫描与接触式测头并非简单的高低配关系，而是面向不同测量需求的解决方案。

• 激光扫描模块更适合汽车钣金等大曲率表面的快速点云采集，能大幅提升复杂曲面的测量效率
• 接触式测头则在航空叶片等精密工件的关键尺寸检测中表现更稳定，尤其适合需要严格公差控制的硬点测量

实际选型中常被忽视的是模块切换成本：激光扫描虽能覆盖更多场景，但配套的标定流程和数据处理软件会显著增加系统复杂度。若主要测量需求集中在规则几何尺寸检测，配备多类型测头的纯接触式方案往往更具性价比。

对于既有曲面扫描又需硬点测量的混合需求，建议优先考察关节臂的模块化扩展能力。部分高精度三坐标关节臂支持热插拔更换测头，这种设计既保留了系统灵活性，又避免了冗余配置带来的成本负担。

配套软件的选择同样关键：优秀的测量软件应能自动识别当前测头类型，并针对不同模块优化数据采集策略。这直接决定了从设备参数到实际测量精度的转化效率。

四、为什么单靠主设备无法保证长期测量稳定性？

三坐标关节臂的测量精度不仅取决于设备本身，配套的校准工具和支架系统同样关键。忽视这些配套设备可能导致测量数据随时间出现漂移，尤其在汽车钣金和航空叶片这类高精度测量场景中，微小的误差都会被放大。

校准标准块作为定期验证测量精度的基准工具，能及时发现设备偏差。选择时需注意材质稳定性和校准证书的权威性，高速钢材质的标准块在车间环境下耐磨性更佳。

磁性或大理石测量支架则解决了现场测量的定位难题。汽车钣金测量常需在车身不同位置移动设备，防震设计的支架能减少车间震动干扰；而航空叶片测量对基准面平整度要求更高，带温度补偿的大理石支架更适合恒温车间环境。

这些配套投入看似增加初期成本，实则避免了因数据失准导致的返工风险。当测量任务涉及曲面复杂度和公差带严苛的工件时，系统的完整性比单一设备参数更重要。

五、车间环境如何影响关节臂的实际测量效果？

金属屑和油污是车间常见干扰因素，定期用测头清洁套装维护接触式测头能保持信号稳定性。对于航空叶片这类表面光洁度高的工件，残留污渍可能导致非接触式激光扫描出现噪点。

测量臂延长杆在应对深腔结构时尤为实用，比如汽车发动机缸体的内壁测量。但需注意加长后的动态误差累积——当臂长增加时，应相应降低移动速度以保证数据可靠性。

环境温度波动超过一定范围时，即使设备自带温度补偿模块，也建议在测量前进行预热校准。航空车间通常有严格的温控，而汽车焊装车间可能存在局部高温区域，这些细节差异需要不同的应对策略。

三坐标关节臂的选型本质是测量系统与场景需求的动态匹配。从校准标准块的定期验证到延长杆的灵活配置，每个环节都影响着最终数据可靠性。对于既要应对汽车钣金快速检测又要满足航空叶片严苛公差的企业，模块化设计让设备能随需求升级迭代。
