在精密制造和工业质检领域，影像测量仪已经成为不可或缺的测量工具。它能快速、准确地获取工件的几何尺寸和形位公差，尤其适合复杂轮廓、微小零件的非接触式测量。如果你正在为产线升级或实验室配置寻找高性价比的测量方案，这篇文章将帮你理清选型思路。
影像测量仪选购：从精度到软件的全面考量
9小时前一、为什么精密制造离不开影像测量仪？
现代制造业对精度和效率的要求越来越高，传统卡尺、千分尺等接触式测量工具已难以满足需求。影像测量仪的核心价值体现在三个方面：
- 非接触测量：避免接触力导致的工件变形，特别适合薄壁件、软质材料

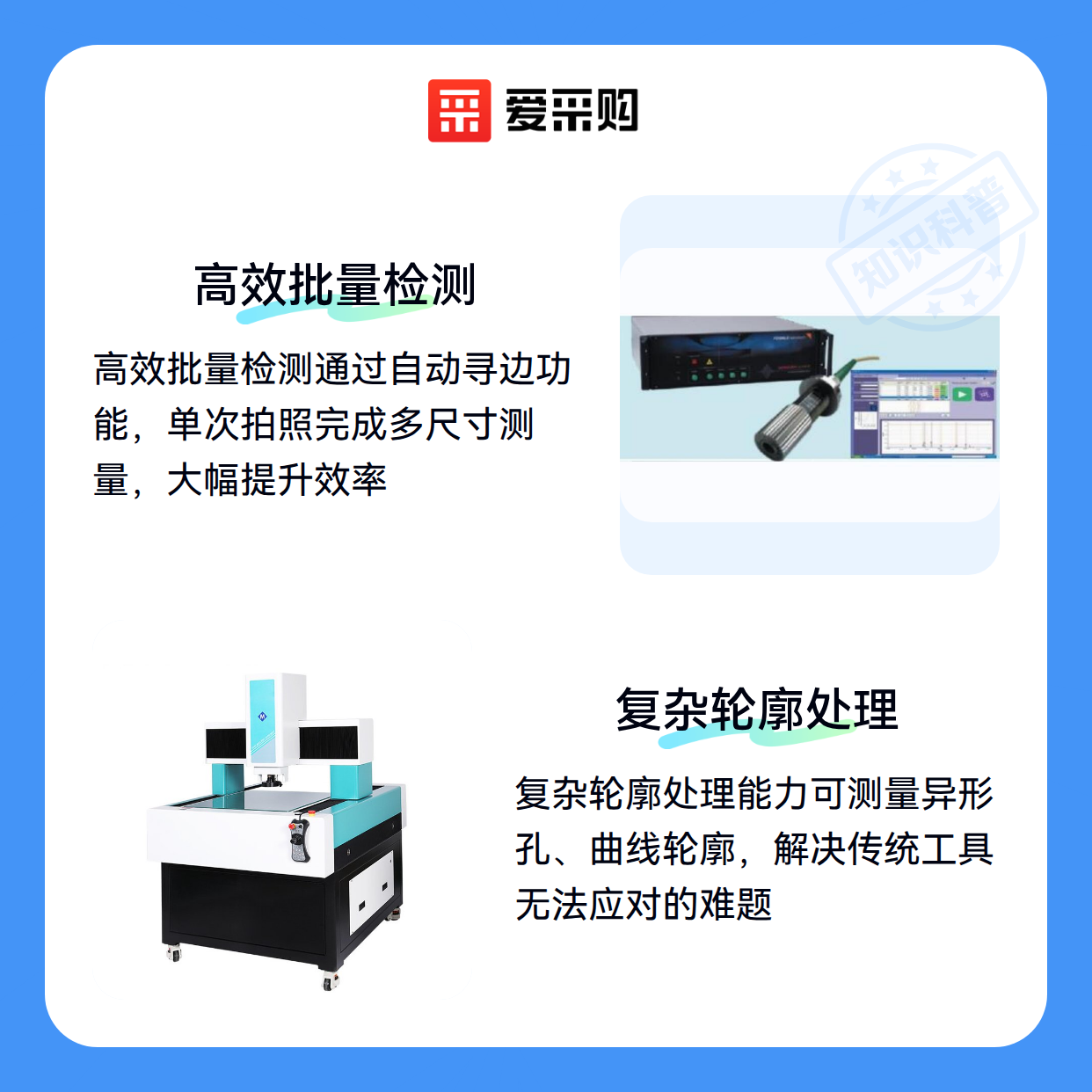

- 高效批量检测：通过
光学式测量仪 自动寻边功能，单次拍照可完成多个尺寸测量 - 复杂轮廓处理：能测量传统工具无法处理的异形孔、曲线轮廓，如齿轮齿形、PCB板线路
典型的应用场景包括：
- 电子元器件引脚间距、焊盘尺寸检测
- 精密模具的形位公差验证
- 汽车零部件的轮廓匹配度分析
这类设备通常采用花岗岩基座保证稳定性，配合
二、影像测量技术背后的工作原理
影像测量仪的核心是通过光学成像系统将工件放大成像，再通过图像处理算法提取边缘特征。根据技术路线不同，主要分为三类：
- 光学影像测量：基础方案，依赖高分辨率CCD和远心镜头，适合平面尺寸测量
激光影像测量仪 ：增加激光测头，可实现Z轴高度测量，形成2.5D数据二次元影像测量仪 ：专门针对二维尺寸优化的系统，测量速度更快
关键部件的工作逻辑：
- 光源系统：环形光、同轴光等多光源组合，确保不同材质工件的边缘清晰度
- 图像处理：通过边缘提取算法消除毛刺、反光等干扰因素
- 运动控制：精密光栅尺定位，重复定位精度可达微米级
⚠️ 测量误差主要来自三个环节：镜头畸变、温度漂移和图像处理算法的适应性，选型时要重点关注这些方面的技术说明。
三、如何根据需求选择最适合的测量方案？
不同生产工艺需要的测量方案差异很大，我们整理了几种典型场景的选型建议：
| 场景特点 | 推荐方案 | 替代方案 |
|---|---|---|
| 平面尺寸快速检测 | 二次元影像仪 | 手动投影仪 |
| 复杂曲面+高度测量 | 激光影像测量仪 | |
| 微小零件高倍率测量 | 工具显微镜 | |
| 粗糙表面测量 | 接触式轮廓仪 |
对于常规机加工件检测，
- 自动对焦和寻边功能将单件测量时间缩短60%以上
- CAD图纸导入功能支持实测数据与设计值自动对比
- 花岗岩基座+气浮导轨的组合确保长期稳定性
需要测量高度尺寸时，可考虑带Z轴激光测头的升级型号，这类设备能同时满足平面度和台阶高度的测量需求。
四、买完测量仪后还需要考虑什么？
采购主设备只是第一步，实际使用中还需要配套支持系统：
- 校准系统：定期用
测量仪标定板 验证设备精度，建议每月一次 - 辅助工具：
光学玻璃尺 用于镜头倍率验证，避免放大倍率误差累积 - 软件扩展：基础测量软件可能不满足特殊分析需求，要预留升级预算
特别是测量软件，不同品牌的数据格式往往不兼容。选择支持通用数据导出的系统，可以避免后期与其他检测设备的数据对接问题。
五、影像测量仪使用中的关键注意事项
要让设备保持最佳状态，需要特别注意以下操作细节：
环境控制
- 温度波动控制在±1℃/h以内
- 避免振动源和直射光源干扰
日常维护
- 每周清洁导轨和镜头表面
- 使用专用
影像测量仪光源 替换老化LED模块
测量技巧
- 异形件测量时合理组合环形光与同轴光
- 高反光工件表面喷涂显像剂提升边缘识别度
校准环节最容易出问题，建议配备专用
影像测量仪的选型最终要回归测量需求本身——先明确工件类型、精度要求和检测频次，再考虑设备配置。对于常规质检，二次元影像仪配合适当软件就能满足需求；复杂曲面测量则需要激光影像测量仪或三坐标设备的支持。记住，最好的方案是能用合理的成本解决80%的测量问题，而不是追求参数上的完美。
