圆柱直齿轮选型时最关键的5个参数

在机械传动系统中，圆柱直齿轮是最基础也最可靠的动力传递元件。它能以高达98%的传动效率实现精确的速比控制，无论是自动化生产线还是重型机械设备都离不开它的身影。但面对市场上从几十元到上千元不等的产品，选错型号可能导致噪音、磨损甚至设备停机。

一、圆柱直齿轮的基本结构和工作原理

简单来说，圆柱直齿轮就是齿线平行于轴线的圆柱形齿轮。它的核心优势在于结构紧凑、传动比恒定，特别适合需要高精度同步传动的场景。常见的45号钢圆柱直齿轮通过热处理后齿面硬度可达HRC45-50，在中等负荷条件下使用寿命能超过3万小时。

• 模数：决定齿轮大小的关键参数，模数越大单个齿的承载能力越强
• 压力角：标准20°压力角平衡了传动效率和齿根强度
• 齿宽：增加齿宽能提升承载能力，但过宽会导致偏载

这类齿轮最怕的就是安装不同心——哪怕0.1mm的轴线偏差都会加速磨损。去年有家食品厂就因齿轮箱对中不良，导致整套包装线每月都要更换齿轮。

二、圆柱直齿轮与其他齿轮类型的区别

当传动需求超出圆柱直齿轮的能力范围时，工程师通常会考虑这些替代方案：

• 斜齿轮：齿线呈螺旋状，传动更平稳但会产生轴向力
• 内齿轮：节省空间的设计，常用于行星齿轮机构
• 蜗轮蜗杆：能实现大速比减速，但效率通常低于70%

去年帮一家矿山设备商选型时，他们最初坚持用圆柱直齿轮，后来发现冲击负荷下齿面容易剥落。换成斜齿轮后虽然成本增加15%，但设备寿命延长了3倍。

三、圆柱直齿轮选型时最关键的5个参数

1. 模数选择
   小模数（1-3）适合精密仪器，大模数（8以上）用于重载机械。有个常见的误区：认为模数越大越好。实际上过大的模数会导致齿轮直径暴增，我们曾见过客户为追求强度选了10模齿轮，结果整套传动箱尺寸超标。

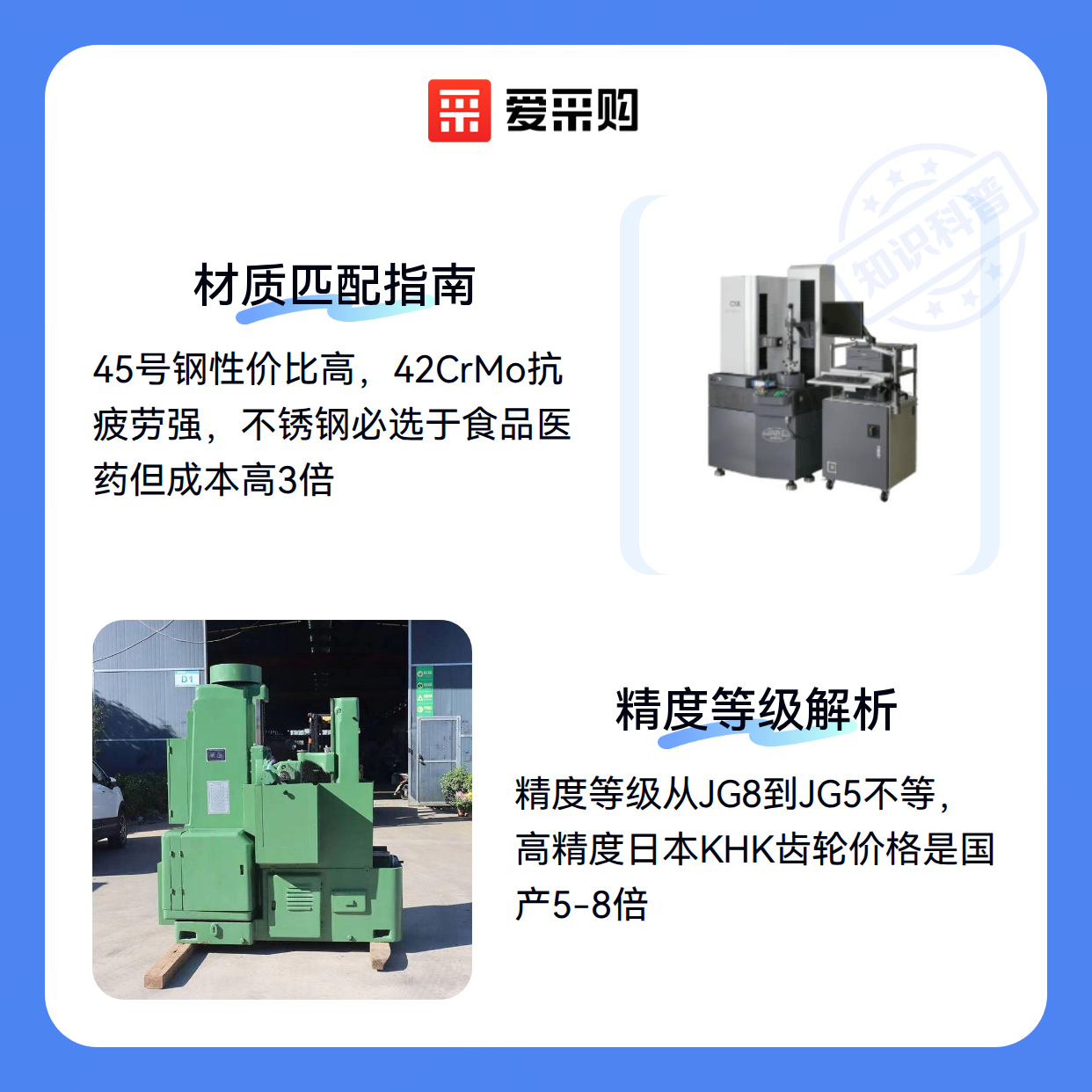

2. 材质匹配

   • 45号钢：性价比之选，适合大多数通用机械
   • 42CrMo：重载场景首选，抗疲劳性能更好
   • 不锈钢：食品医药行业必选，但成本是碳钢的3倍

3. 精度等级
   普通机械用JG8级足够，数控机床要求JG5级以上。日本KHK圆柱直齿轮能做到JIS N5级精度，但价格是国产同类产品的5-8倍。

4. 齿面处理
   高频淬火齿部硬度可达HRC58-62，比整体淬火更经济。有家纺织厂用普通齿轮每月要更换，改成淬火齿后用了两年还在正常工作。

5. 定制需求
   非标定制圆柱直齿轮要特别注意：齿根过渡圆弧、退刀槽尺寸这些细节图纸上一定要标清楚。去年有客户定制齿轮时没注明倒角要求，结果安装时划伤密封圈导致漏油。

四、圆柱直齿轮的配套设备有哪些

买完齿轮只是开始，这些配套设备能让你的传动系统更可靠：

• 齿轮测量仪：日本大阪精密的设备能检测齿形误差到0.001mm，特别适合批量生产质检
• 齿轮润滑油：重载工况要用CKD级极压齿轮油，普通机械L-CKC级就够了
• 对中工具：激光对中仪比百分表效率高10倍，特别适合大型机组

有家水泥厂省了齿轮测量仪的钱，结果装机后振动超标，不得不停机返工。这套测量设备虽然要几十万，但比起停产损失简直微不足道。

五、圆柱直齿轮的安装和维护要点

1. 安装阶段
   一定要先清洁轴和齿轮内孔，有毛刺就用油石打磨。见过最离谱的案例是安装工用角磨机修整轴颈，结果把公差磨大了0.3mm。

2. 润滑管理
   新齿轮跑合期要缩短换油周期，前200小时最好每天检查油品状态。某汽车厂变速箱异响，拆开发现是润滑脂干涸导致齿面拉伤。

3. 日常检查
   用听棒监测运转声音比振动分析更直观。正常的圆柱直齿轮应该是均匀的"沙沙"声，出现"咯噔"声说明有断齿。

4. 失效分析
   齿顶磨损通常是对中不良，齿根断裂往往是过载。有家钢厂齿轮寿命总不达标，最后发现是热处理时淬火温度低了30℃。

选圆柱直齿轮就像配眼镜——参数差一点，效果差很多。关键想清楚你的实际负荷、精度要求和预算范围。对于高价值设备，多花点钱选KHK圆柱直齿轮可能更划算；常规应用国产45号钢圆柱直齿轮完全够用。别忘了配台好的齿轮测量仪，它能帮你提前发现90%的潜在问题。
