从纯度到晶型:二碲化钼采购必须核实的五个参数

19小时前

采购二碲化钼时,纯度、晶型和封装方式这些参数往往决定了实验成败——它们直接影响载流子迁移率和相变温度,而供应商提供的质检报告未必能反映真实应用表现。

一、为什么半导体行业对二碲化钼纯度如此敏感?

热电材料光电材料领域,99.9%和99.99%纯度的二碲化钼性能差异可能高达30%:

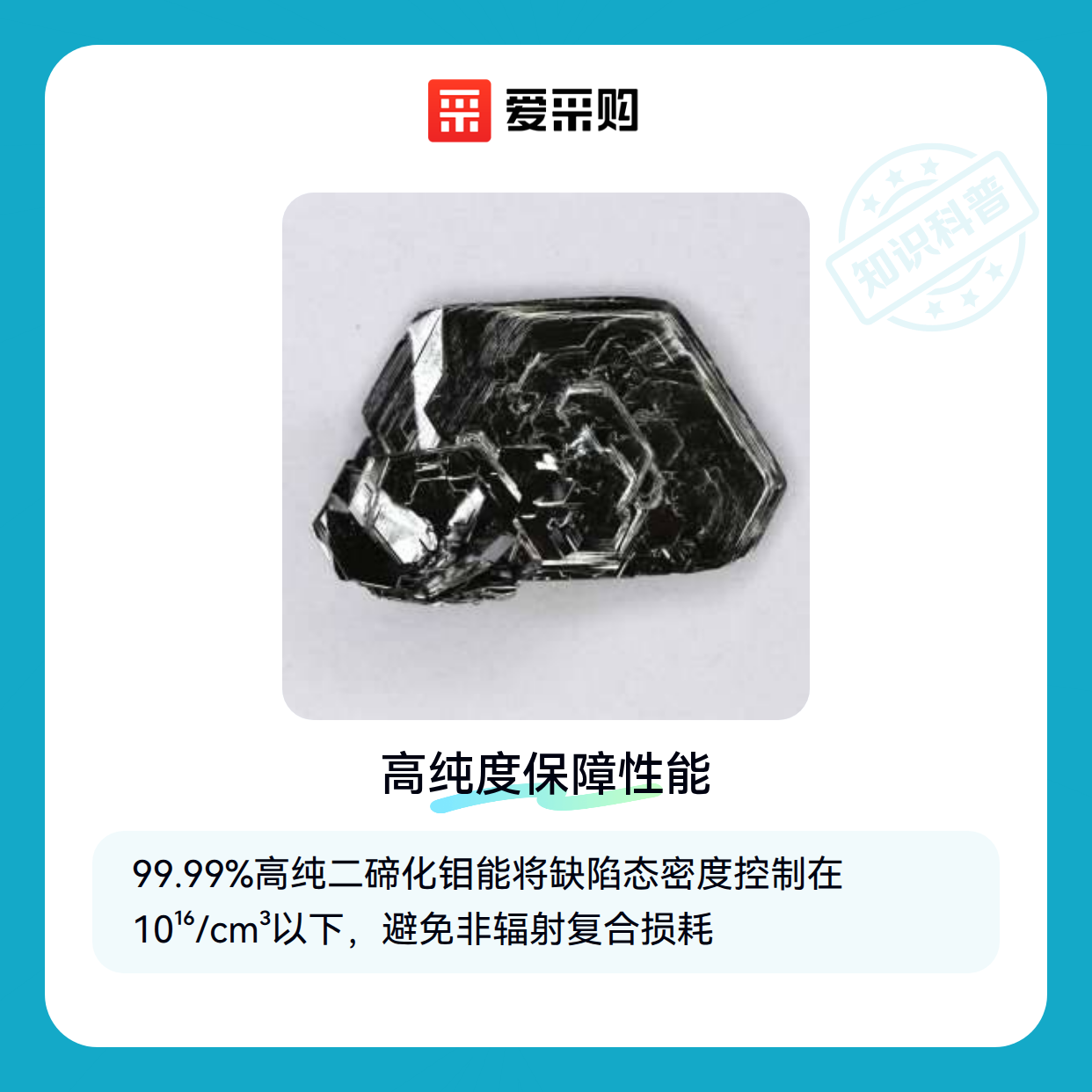

  • 载流子浓度:4N级纯度能将缺陷态密度控制在10¹⁶/cm³以下,避免非辐射复合损耗
  • 相变稳定性:高纯样品在300K以下保持单斜相,而含杂质的材料可能提前转为正交相
  • 界面接触:溅射靶材中的氧杂质会与电极金属形成势垒,增加接触电阻

这类材料通常以三种形态流通:

  • 粉末状:用于化学气相沉积前驱体
  • 靶材:磁控溅射镀膜的核心耗材
  • 单晶片:基础研究中的理想衬底

⚠️ 采购时别被"高纯"标签迷惑——要确认是否提供GDMS(辉光放电质谱)检测报告,这是目前唯一能检测ppb级杂质的方法。

二、从1T'相到Td相:容易被忽视的晶型陷阱

二维材料研究者最头疼的问题,莫过于同一批二碲化钼在不同实验室测出迥异的电学性能。这通常源于三种晶相的混杂:

  1. 1T'相(单斜结构):常温下表现为金属性,适合做电极接触层
  2. Td相(正交结构):拓扑绝缘体相,需要严格控制碲空位浓度
  3. 2H相(六方结构):半导体相,带隙约1.1eV,适合光电探测器

关键控制点:

  • 合成温度超过650℃时,1T'相会不可逆地转为2H相
  • 厚度小于3nm的薄膜更容易出现相分离
  • 拉曼光谱的A₁g峰位移是判断相纯度的快速手段

三、靶材采购清单:从实验室到量产的参数跃迁

当应用场景从科研转向产线,二碲化钼靶材的选型标准会发生本质变化:

参数 实验室级 量产级
纯度 99.9%(3N) 99.99%(4N)
密度 ≥90%理论密度 ≥95%理论密度
晶粒尺寸 1-10μm <5μm
绑定方式 临时胶粘 钎焊铜背板

对于需要制备二硒化钼/二碲化钨异质结的研究,建议选择:

  • 热等静压(HIP)工艺靶材:晶界氧含量低于常规热压靶30%
  • 直径50mm以下的小靶:避免镀膜时的径向不均匀性

特殊场景如量子点器件,可能需要定制MoTe2靶材

  • 超薄靶(<3mm):减少溅射热应力
  • 倾斜绑定:改善膜厚均匀性

四、买完靶材才发现?这些表征设备才是验证效果的关键

采购材料表征仪器的预算往往被低估,而以下设备能避免后续80%的争议:

  • 原子力显微镜:检测薄膜表面粗糙度(RMS<0.5nm为合格)
    • 导电AFM模式可同步测量局域电导率
    • 热导率模块能评估界面热阻
  • 拉曼光谱仪:532nm激光最适合检测Mo-Te键振动模
    • E₂g峰半高宽反映晶格完整性
    • 100x物镜可实现μm级空间分辨率

对于镀膜工艺开发,还需要搭配:

五、真空环境下二碲化钼的保存秘密

开封后的二碲化钼粉末会以每天0.1%的速度氧化,三个实用技巧:

  1. 分装时使用氩气手套箱,氧含量控制在1ppm以下
  2. 短期储存用双层真空袋,长期储存建议转移至充氩玻璃安瓿瓶
  3. 使用前在150℃真空烘箱中活化2小时,去除表面吸附物

对于材料沉积设备,特别注意:

  • 化学气相沉积系统的石英管需要预先镀钼保护层
  • 磁控溅射的基片加热温度不得超过相变临界点

从实验室探索到规模应用,二碲化钼的价值实现取决于三个维度:相纯度保障(选择HIP工艺靶材)、界面控制(搭配4N级高纯材料)、表征闭环(配置原子力显微镜+拉曼联用系统)。越是前沿领域,越需要回归材料本征特性来决策。
