为什么说金刚石芯片将颠覆现有功率器件市场格局？

如果你正在寻找能承受极端环境、高效散热的功率器件解决方案，金刚石芯片可能是下一代半导体技术的关键突破点。这种基于宽禁带半导体材料的新物种，正在重新定义高温、高压场景下的电子器件性能极限。

一、从硅基到金刚石：半导体材料的进化之路

传统硅基半导体在功率器件领域面临两大天花板：一是热管理瓶颈，二是高频高压场景下的性能衰减。而金刚石功率器件的崛起，本质上是对材料物理极限的突破。金刚石的禁带宽度是硅的5倍，热导率更是高出15倍以上，这种先天优势让它成为高温、高功率密度应用的理想选择。不过目前产业化程度仍受限于单晶生长技术和成本，主要应用于航空航天、雷达系统等特殊领域。

当前行业现状：

• 实验室级产品已实现突破，但量产工艺尚不成熟
• 成本仍是硅基器件的数十倍，适合高附加值场景
• 衬底材料以多晶金刚石为主，单晶衬底正在攻关

二、金刚石芯片的三大物理特性如何改变游戏规则？

当讨论金刚石半导体芯片的颠覆性时，三个核心参数值得重点关注：

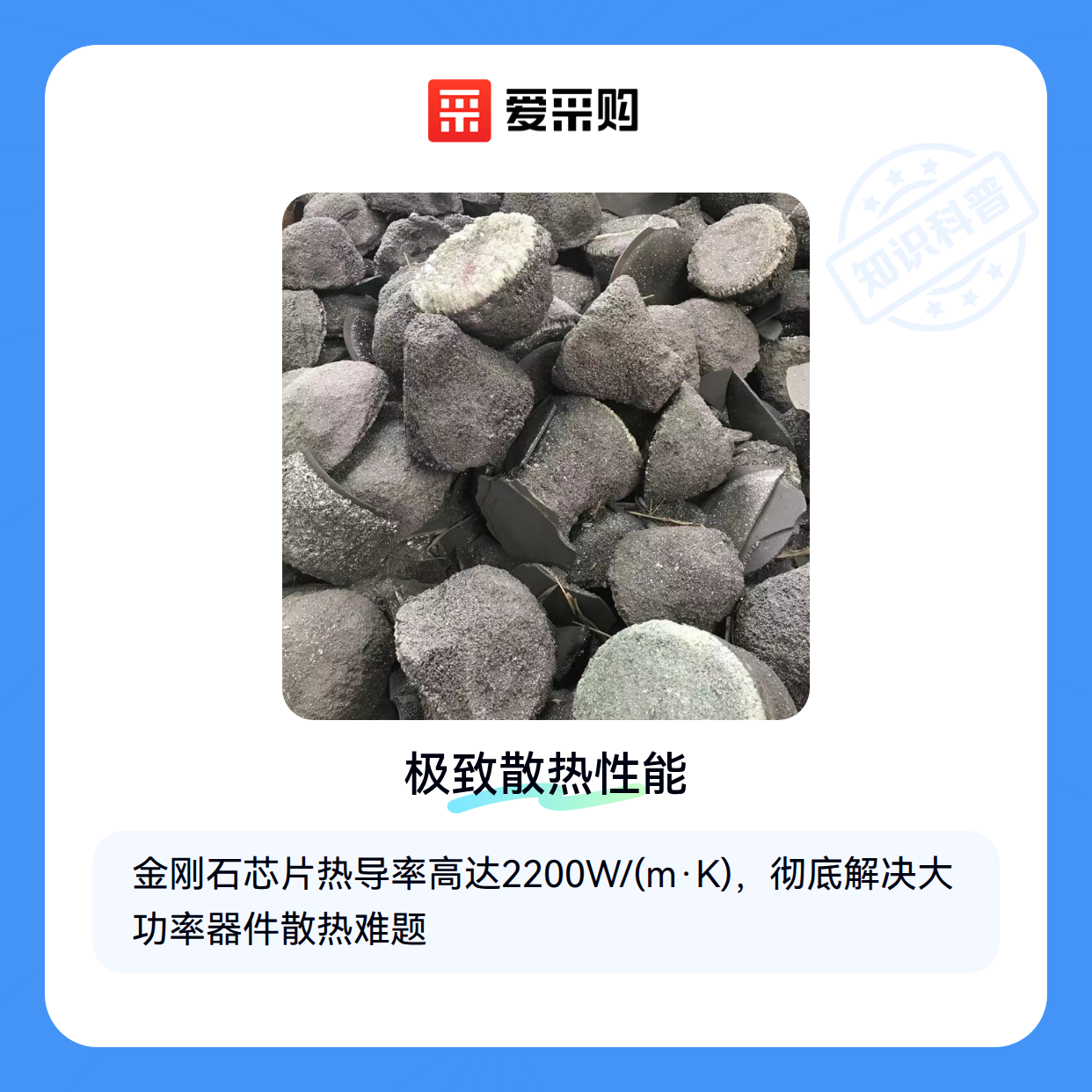

1. 热导率：2200 W/(m·K)的数值意味着热量几乎不会在器件内部堆积，这对大功率模块的可靠性至关重要
2. 击穿场强：10 MV/cm的耐受能力让器件体积可以做得更小，同时承受更高电压
3. 载流子迁移率：电子迁移率是硅的3倍，空穴迁移率更是达到硅的10倍

这些特性使得金刚石特别适合制造高温电子器件，在200℃以上环境仍能保持稳定工作。不过要注意，实际应用中需要配合特殊封装技术才能充分发挥材料优势。

三、当传统功率器件遇到瓶颈时，有哪些替代方案？

在金刚石芯片尚未大规模商用的过渡期，工程师们通常会在这些方案中寻找平衡点：

• 氮化镓功率芯片：适合高频开关场景，导阻低但高温稳定性稍逊
  • 优势：成熟度高，成本相对可控
  • 局限：散热仍需依赖复杂的热设计

• 碳化硅半导体：高压应用的折中选择，热导率是硅的3倍
  • 优势：600V以上市场的主流选择
  • 局限：载流子迁移率仍不及金刚石

选型决策点： 如果工作温度长期超过150℃且对体积敏感，建议优先评估金刚石方案；若预算有限且频率要求高，氮化镓可能更实用。

四、实现金刚石芯片性能最大化需要哪些配套支持？

采用金刚石技术的系统设计需要重构传统思维，这三个配套环节最容易被低估：

1. 金刚石衬底：多晶衬底成本较低但存在晶界问题，单晶衬底性能更优
2. 散热界面材料：普通导热硅脂无法匹配金刚石的热导率，需要金属基复合材料
3. 芯片散热基板：建议采用直接键合铜(DBC)工艺的氮化铝基板

封装材料的选择同样关键，需要兼顾热膨胀系数匹配和高温稳定性：

五、金刚石芯片在实际应用中需要注意哪些关键点？

即使拥有了性能卓越的金刚石器件，这些实操细节仍可能影响最终效果：

• 安装压力控制：过大的机械应力可能导致金刚石单晶衬底微裂纹
• 焊接工艺：常规回流焊温度可能不足，需要银烧结等特殊工艺
• 散热系统设计：建议采用主动冷却+氮化铝散热基板的复合方案

⚠️ 特别注意：金刚石与多数金属的热膨胀系数差异较大，在温度循环测试中要重点关注焊点可靠性。

金刚石芯片代表着功率电子学的未来方向，但现阶段需要理性评估技术成熟度与成本效益。对于极端环境应用，它的性能优势无可替代；而对常规工业场景，不妨先通过氮化镓功率芯片或碳化硅半导体积累经验。无论选择哪种方案，配套的热管理和封装设计都是不可忽视的胜负手。
