trim芯片选型避坑指南：这些差异你可能没注意到

当电路精度要求达到毫伏级甚至微伏级时，trim芯片的选型差异往往成为系统性能的隐形分水岭。本文将揭示那些容易被忽略的技术实现差异，帮你避开参数表背后的实际应用陷阱。

一、为什么同叫trim芯片却存在本质差异？

trim芯片的核心功能虽都是微调电路参数，但不同技术路径决定了其适用边界：

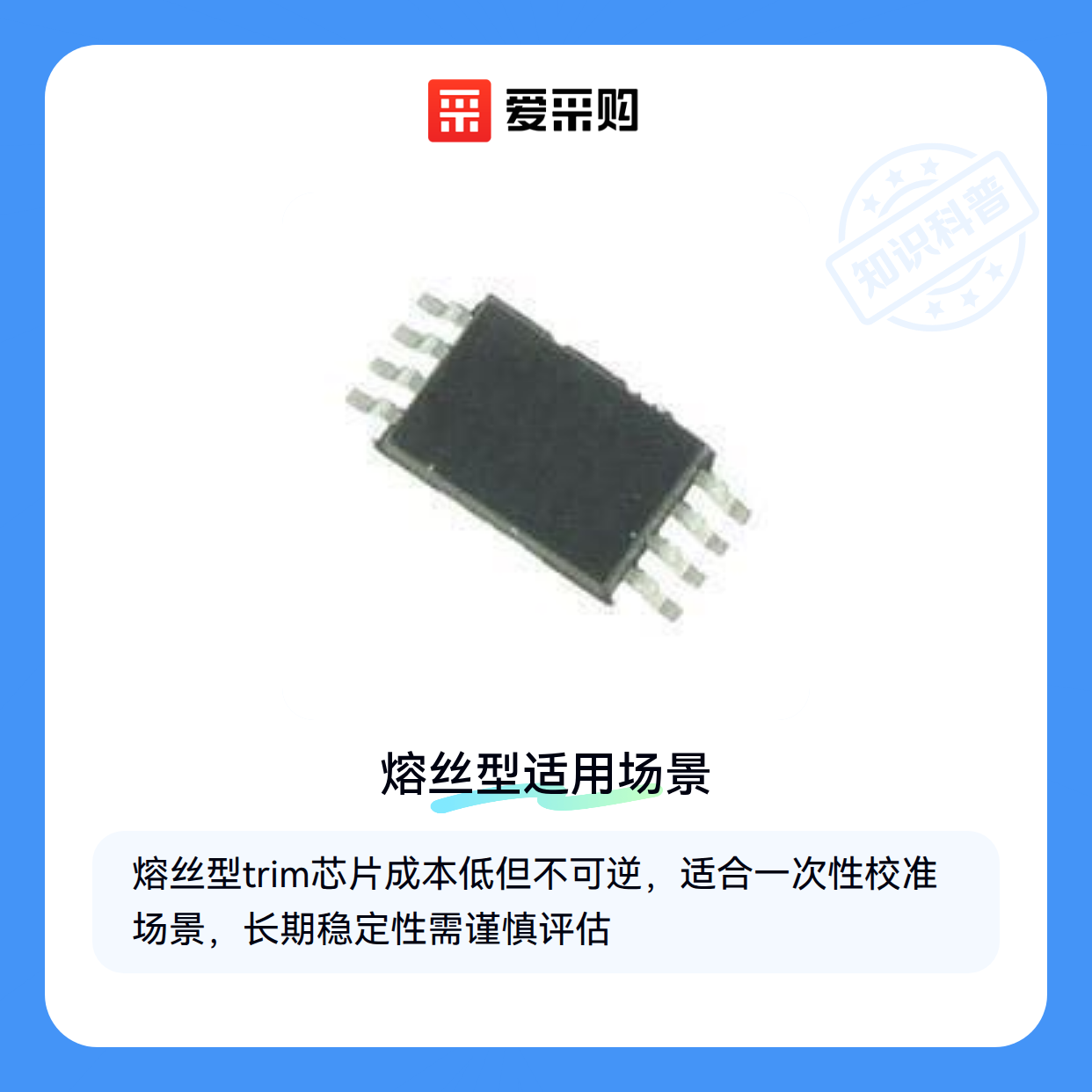

• 熔丝型：通过物理熔断实现一次性修调，成本低但不可逆
• EEPROM型：支持多次电擦写，适合需要后期校准的场景
• 激光修调型：出厂前完成高精度调整，适合大批量标准化生产

这种底层差异直接影响了芯片的长期稳定性——例如在温度循环测试中，EEPROM型的电阻漂移可能比激光修调型更明显。

二、关键参数如何映射到真实场景需求？

温度系数和修调步进这两个看似基础的数据，实际决定了trim芯片能否匹配终端设备的工作环境：

工业自动化设备往往需要关注宽温区下的稳定性，此时温度系数比标称精度更重要；而医疗仪器则对修调步进的精细度有更高要求，过大的步进值可能导致无法达到目标阈值。

这些隐藏的匹配逻辑解释了为何同样规格的trim芯片，在不同应用中表现差异显著。

三、数字电位器与trim芯片：如何根据稳定性需求做选择

当电路需要长期稳定的参数校准，trim芯片的熔丝修调或EEPROM存储方式比数字电位器更具优势。数字电位器虽然调节灵活，但其易失性存储和机械接触结构在振动、高湿或温度波动大的环境中可能产生参数漂移。

关键判断依据应聚焦在：

• 是否需要生产线上一次性校准（选trim芯片）
• 是否要求设备运行时动态调整（选数字电位器）
• 环境是否存在机械应力或极端温度（优先trim芯片）

对于车载电子、工业控制等对可靠性要求高的场景，trim芯片的激光修调型能提供更好的温度稳定性。而需要频繁调整参数的实验室设备或原型开发，SPI数字电位器的编程灵活性更符合需求。

特别注意配套电压基准源的匹配问题：trim芯片的精度会受基准源影响，而数字电位器通常内置参考电压。这意味着选择trim芯片时，需要同步评估基准源的长期稳定性，否则可能抵消trim芯片本身的精度优势。

四、为什么同样的trim芯片在不同产线表现差异明显？

许多工程师在选型时容易忽视外围设备的匹配性，实际上电压基准源的精度直接影响trim芯片的校准效果。当使用低精度基准源时，即便选用高规格trim芯片，系统整体精度仍可能达不到预期。

关键配套设备需满足两个协同要求：一是基准电压的长期稳定性要高于trim芯片标称精度至少一个数量级，二是烧录设备的接口兼容性要覆盖目标芯片的封装类型（如SOP8P烧录座对QFP封装可能不适用）。

实际产线中常见的配套失误包括：

• 用通用编程器替代专用烧录器，导致修调参数写入不完整
• 忽略测试座接触阻抗，使测量值偏离真实芯片性能
• 未配备防静电手环等基础防护工具，增加ESD损伤风险

这些细节会放大trim芯片的初始误差，尤其在批量生产时可能引发连锁问题。

精密镊子的选择往往被低估，其实它对贴片式trim芯片的安装质量影响显著。劣质镊子可能造成引脚变形或表面划伤，而带防磁特性的瑞士精密镊子能避免干扰敏感元件。这类工具虽是小件，但直接影响返修率和长期可靠性。

五、老化测试中哪些参数漂移最值得警惕？

trim芯片的参数漂移通常呈现三个阶段特征：前48小时的快速调整期、3个月内的缓慢稳定期、以及后续的线性衰减期。重点监测第一阶段的温漂系数变化，能提前发现潜在匹配问题。

现场校准需注意：校准频率应参考芯片手册的推荐值，但实际间隔需根据环境温湿度波动情况动态调整。在高温高湿车间，建议将标准间隔缩短。

焊接工艺对长期稳定性的影响常被低估：

• 水溶性助焊剂残留可能引发电化学迁移
• 热风枪温度过高会导致封装内部应力累积
• 助焊剂挥发不彻底可能腐蚀修调电路

使用环保无铅助焊剂并控制回流焊曲线，能显著降低后期维护频率。

建议建立双维度维护档案：纵向记录单颗芯片的历次校准数据，横向对比同批次芯片的参数分布。当某批次出现集体偏移时，需检查配套设备的系统性误差而非单独更换芯片。

完整的trim芯片选型决策应包含技术参数、配套设备、使用环境的三维评估。从短期看，熔丝型芯片的初始成本可能更低；但考虑5年维保周期，EEPROM型配合高精度基准源的整体成本往往更优。最终选择既要匹配当前产线条件，也要为后续工艺升级预留调整空间。
