斜齿轮配齿条选型时，这些点帮你提前踩坑

当传动系统需要兼顾高精度和平稳性时，斜齿轮配齿条往往是工程师的首选方案——但选错齿形角度或材质，可能让整个设备寿命缩短一半。

一、为什么斜齿轮配齿条能解决传动精度问题？

相比传统的直齿轮传动，斜齿轮与齿条的啮合方式有本质区别：

• 渐进式接触：斜齿的螺旋结构让啮合过程从点接触变为线接触，载荷分布更均匀
• 误差补偿：单个齿的微小偏差会被相邻齿分摊，特别适合长行程精密定位场景
• 双向稳定性：无论是水平推拉还是垂直升降，斜齿的轴向力都能保持传动平稳

冶金行业的热轧生产线就是典型案例：当钢坯以每分钟百米速度通过轧机时，只有斜齿轮的渐进啮合特性才能承受瞬时冲击载荷，而普通直齿早就崩齿了。

二、斜齿轮配齿条如何平衡噪音与承载能力？

斜齿方案最让采购者纠结的，往往是噪音与承载力的取舍。其实通过三个维度可以破解这个困局：

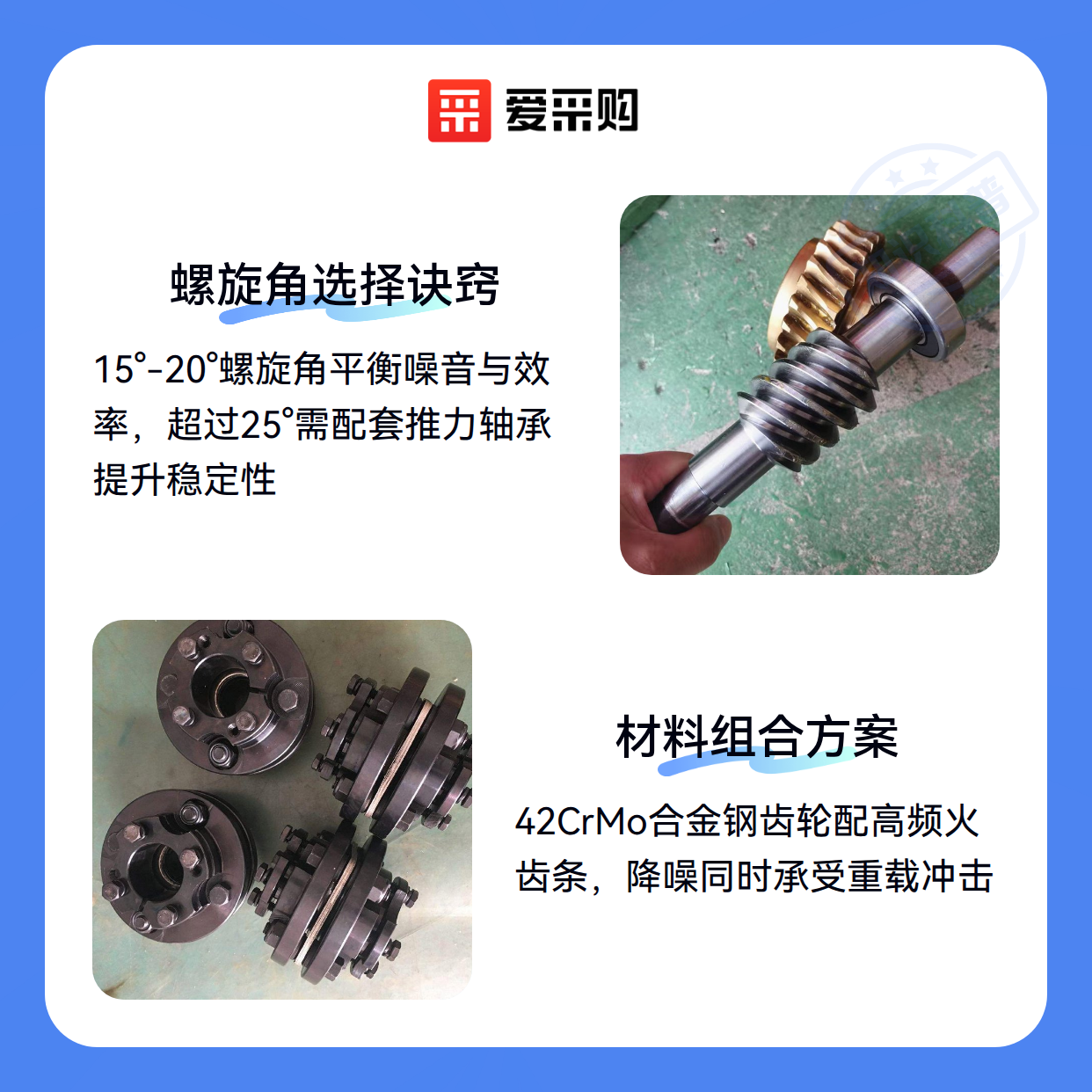

• 螺旋角选择：15°-20°的常见角度在噪音和效率间取得平衡，超过25°则需配套推力轴承
• 齿面处理工艺：高频淬火齿条配合磨齿工艺的不锈钢斜齿条配斜齿轮，寿命比普通铣齿件提升3倍
• 材料组合：42CrMo合金钢齿轮搭配高频火齿条，既能降噪又不怕重载冲击

印刷机械的案例很说明问题：采用20°螺旋角+渗碳淬火工艺的定制组件，在保持75分贝低噪音的同时，完美承载了滚筒的周期性冲击载荷。

三、不同场景下该选直齿还是斜齿方案？

选型时要先问自己三个问题：

1. 运动方向：垂直升降机构优先选斜齿，水平往复运动可考虑直齿轮
2. 负载特性：冲击载荷选斜齿，恒定载荷且预算有限时螺旋齿轮也能胜任
3. 精度要求：定位精度要求0.1mm以上的必须用斜齿，0.5mm级可用直齿简化结构

当斜齿方案确实不适用时，这些替代方案可能更经济：

• 蜗轮蜗杆：适合需要自锁的垂直传动，但效率会降到60%以下
• 行星齿轮：空间受限时的高扭矩解决方案，不过需要定期更换润滑脂

食品包装流水线就是个典型对比：水平传送带用直齿就能满足，而垂直提升机必须用斜齿才能避免回滑事故。

四、安装斜齿轮配齿条还需要哪些关键部件？

很多用户装完才发现要补购这些配套件：

• 动力衔接：步进电机与齿轮轴之间需要联轴器补偿安装偏差
• 支撑结构：超过1米长的齿条必须配中间支撑座，否则会因自重变形
• 传动扩展：需要改变动力方向时，齿轮箱比直角减速器更可靠

自动化立体仓库的教训：没装弹性联轴器的驱动系统，运行三个月就因电机轴对中偏差导致齿面磨损。

五、斜齿轮配齿条日常维护最容易被忽视什么？

九成早期故障都源于这两个细节：

• 润滑方式：斜齿的轴向运动会挤出润滑脂，必须用高粘附性的齿轮润滑脂
• 间隙调整：磨损后要通过垫片微调啮合间隙，而非简单拧紧螺栓

化工车间的惨痛案例：操作员用普通黄油替代专用润滑脂，结果斜齿的螺旋角把油脂全部甩到防护罩上，导致齿面干磨报废。

选传动方案就像配眼镜——没有绝对的好坏，只有合不合适。先明确你的轴承负载类型和运动轨迹，再考虑丝杠或斜齿的精度需求，最后用维护成本倒推选型决策。
