铝型材设计插件如何帮你避开设计陷阱？

铝型材设计插件能帮你快速完成框架结构搭建和受力分析，但用不对反而会埋下隐患。这里说清它最适合解决哪类设计难题，以及哪些情况需要搭配其他工具。

一、铝型材设计插件在哪些设计环节能真正发挥作用？

铝型材设计插件最核心的价值在于解决机械结构设计中的标准化与参数化难题。

• 在需要快速生成铝型材框架的3D建模场景中，插件能自动匹配标准规格，避免手动绘制导致的尺寸偏差

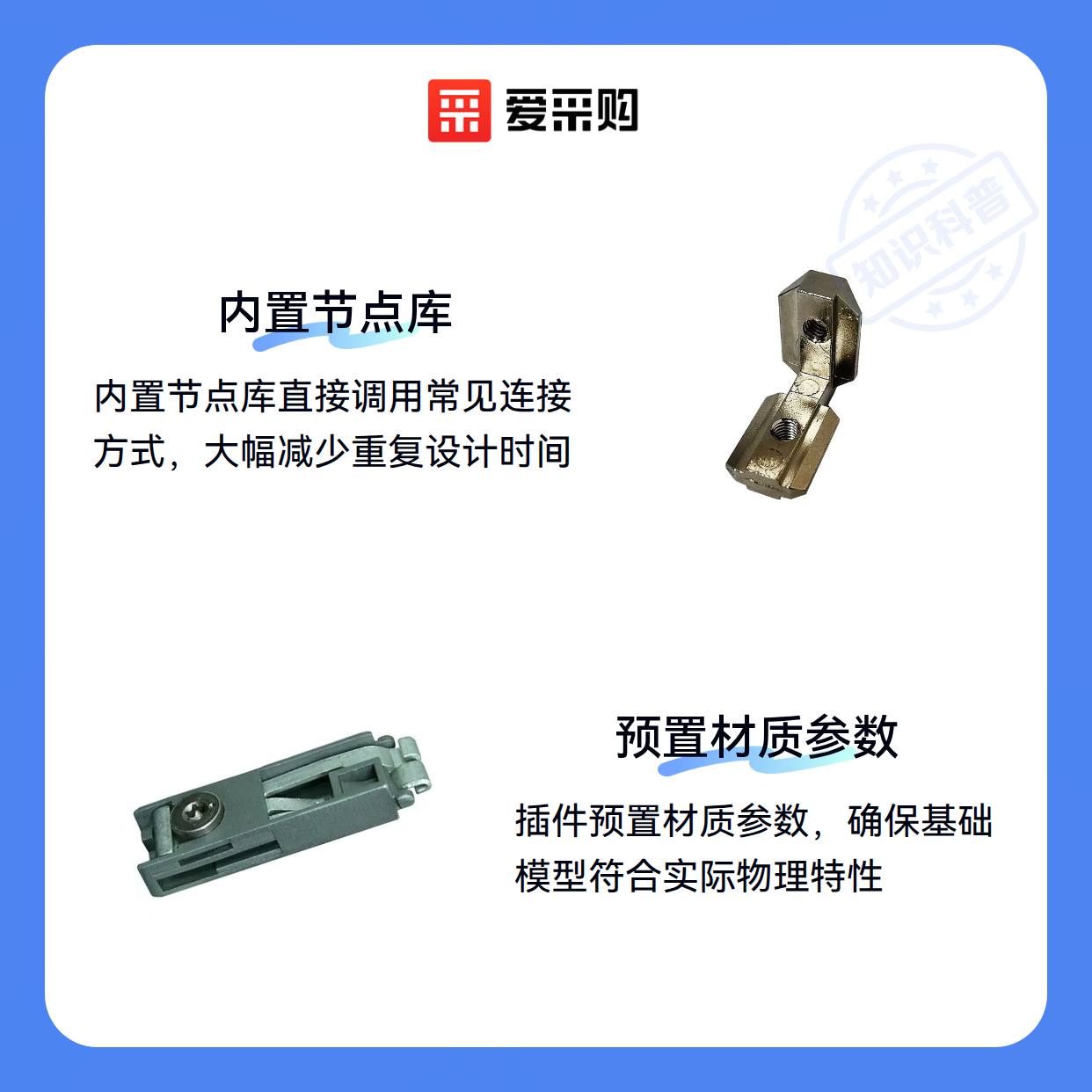

• 处理复杂连接结构时，内置的节点库可直接调用常见连接方式，减少重复设计时间
• 进行受力分析前，插件预置的材质参数能确保基础模型符合实际物理特性

但要注意，这类工具对非标设计的支持往往有限。当遇到特殊角度拼接或异形截面时，可能需要切换到更专业的铝型材3D建模插件进行补充设计。此时基础插件更适合作为标准化组件的快速搭建工具。

判断当前项目是否适合使用这类插件，关键看两个维度：

1. 项目中标准铝型材组件的占比是否超过70%
2. 是否需要频繁调整框架的整体尺寸参数 如果同时满足这两个条件，插件的效率优势会非常明显；反之则要考虑搭配其他柔性设计工具。

二、哪些设计场景不适合依赖铝型材设计插件？

铝型材设计插件虽然能大幅提升常规结构的设计效率，但在以下场景中可能反而增加复杂度：

• 需要频繁调整的非标型材组合：插件预设的型材库和连接逻辑可能无法灵活适应特殊角度的拼接需求
• 涉及多材料混合的承重结构：单纯依赖铝型材参数可能导致对钢制连接件或加固部件的强度误判
• 超薄或异形截面设计：标准插件通常只包含常见截面类型，特殊造型仍需手动建模校准

实际使用中最常见的误区是过度依赖插件自动化。例如用插件快速生成框架后，忽略检查连接处的应力集中点——这时配套的铝型材测量仪和校准工具反而比插件本身更重要。

三、如何用连接件和标准件库补足插件短板？

当插件遇到设计边界时，这些配套方案能保持设计连贯性：

• 模块化连接件：解决插件无法处理的特殊角度连接，比如带缓冲垫的直角固定件可吸收振动
• 扩展标准件库：包含防腐蚀铝型材等特殊材质选项，弥补插件默认材质的场景局限性

建议建立分级配套策略：基础设计用插件快速出图，关键节点手动叠加连接件方案。例如先批量生成框架再针对承重部位更换高强度铝型材连接件。

对于需要频繁修改的项目，可以同步维护插件参数与实物标准件库的版本对应关系，避免设计稿与实际采购规格脱节。

四、你的项目真的需要铝型材设计插件吗？

判断标准其实很直接：如果项目中超过70%的框架属于重复性强、标准化程度高的结构，插件能显著降低设计返工率；反之若大量使用非标型材或混合材料，手动设计配合连接件方案可能更可控。

最终决策时建议对照两个维度：现有设计团队的铝型材专业度（越不专业越需要插件），以及项目对连接件灵活性的需求程度（越高需求越要谨慎使用插件）。
