跑道形磁环怎么选才不踩坑？关键差异藏在这些细节里

面对电磁干扰问题，跑道形磁环因其独特的形状设计成为扁平线缆的首选解决方案，但如何避免因选型不当导致的抑制效果不佳？本文将揭示那些容易被忽略的关键差异。

一、为什么扁平线缆更需要跑道形设计？

与圆形磁环不同，跑道形磁环的扁平结构能紧密贴合排线表面，减少磁场泄漏。这种设计尤其适合现代电子设备中常见的扁平排线布局。

其长轴方向的磁场分布更均匀，可同时覆盖多股平行导线，这是传统环形磁环难以实现的优势。

但仅凭外观选择仍会踩坑——同样的跑道形结构，镍锌与锰锌材料的频率响应特性可能相差悬殊。

二、高频与低频场景如何匹配材料？

镍锌材质的跑道型FS磁环在抑制高频干扰时表现突出，其初始磁导率相对较低但频率稳定性更好，适合开关电源等场景。

而锰锌材料虽然磁导率更高，但在高频段损耗明显增加，反而更适合工频附近的干扰抑制。

判断工作频率范围应成为选型第一道筛选条件，这直接决定了后续参数匹配的基准线。

三、三个关键参数决定跑道形磁环的实际效果

选择跑道形磁环时，线径匹配度是首要考量。磁环内径与线缆外径的间隙控制在1-2mm为佳，过大会降低磁场耦合效率，过小则可能导致安装困难或挤压线缆。对于扁平线束，需特别注意磁环的开口宽度是否适配线束厚度。

阻抗特性直接关联EMI抑制效果：

• 高频场景（如射频电路）优先选择镍锌磁环，其阻抗峰值通常出现在100MHz以上
• 低频干扰（如电源噪声）适用锰锌材质，在1MHz以下频段表现更优 测试报告中的阻抗-频率曲线比单一参数值更具参考价值。

温度系数常被忽视却影响长期稳定性：

• 高温环境（如电机附近）需关注材料居里温度点
• 温度循环频繁的场合宜选减落因数更小的型号
• 表面有绝缘涂层的磁环更适合潮湿环境

实际选型时应先明确线缆属性与干扰频段，再对照这三个参数筛选。安装方式会显著影响最终效果，接下来需要关注磁环与线束的固定工艺。

四、磁环夹持工具与测试仪器的必要性评估

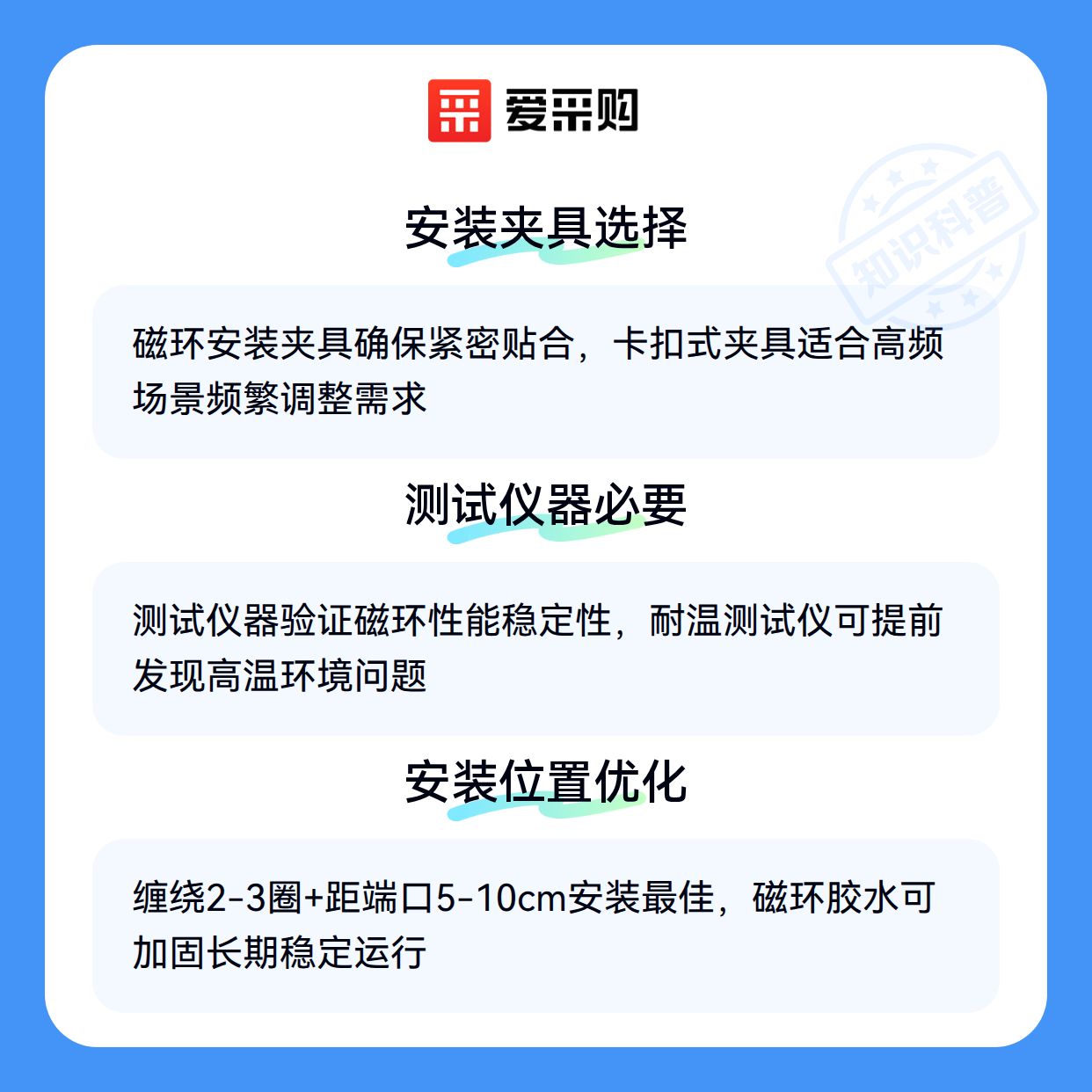

采购跑道形磁环后，安装和测试环节常被忽视，导致实际效果与预期不符。磁环安装夹具能确保磁环与线缆紧密贴合，避免因松动导致的电磁干扰抑制效果下降。对于高频应用场景，卡扣式磁环夹具能快速固定磁环，尤其适合需要频繁调整的测试环境。

测试仪器如磁环耐温测试仪和磁导率测试仪，能验证磁环在实际工作环境下的性能稳定性。高频抗干扰磁环在高温环境下可能出现磁导率下降，耐温测试仪能帮助用户提前发现潜在问题。

配套设备的选择应根据实际需求而定。对于生产线等需要快速安装的场景，卡扣式磁环夹具更为实用；而对于研发或质量控制环节，测试仪器则是不可或缺的工具。

五、线缆缠绕圈数与位置距端口的黄金距离

安装跑道形磁环时，线缆的缠绕圈数和位置对抑制效果有显著影响。通常，缠绕圈数越多，抑制效果越好，但需注意不要过度缠绕导致线缆损坏。建议根据实际干扰强度调整缠绕圈数，一般2-3圈即可满足大部分需求。

磁环距离端口的距离同样关键。距离过近可能导致干扰信号未被充分抑制，距离过远则可能影响信号传输质量。经验表明，距离端口约5-10cm的位置为最佳安装点。

使用磁环安装夹具能确保磁环位置固定，避免因振动或移动导致的性能下降。对于需要长期稳定运行的设备，建议定期检查磁环的安装状态，必要时使用磁环胶水加固。

选择跑道形磁环时，需先明确应用场景和频率需求，再考虑配套工具和安装细节。高频场景优先选择镍锌磁环，低频场景则适合锰锌磁环。配套的测试仪器和安装夹具能进一步提升磁环的使用效果，确保电磁干扰抑制方案的整体性能。
