中频滤波器的5个关键选型维度，第3个最容易被忽视

选中频滤波器时，最容易被忽视的往往是阻抗匹配和温度稳定性——这直接决定了设备在复杂环境下的实际表现。

一、中频滤波器在信号处理中的核心作用

从基站通信到工业变频设备，中频滤波器的核心任务是精准分离特定频段信号。它的性能直接影响系统三大指标：

• 信噪比：劣质滤波器会引入额外噪声，导致误码率上升
• 通道隔离度：相邻频段串扰可能引发设备误触发
• 功率损耗：插入损耗过高会迫使前端放大器超负荷工作

工业场景中，中频炉谐波滤波器还要承担抑制电磁干扰的重任。比如中频炉运行时产生的3-13次谐波，可能造成同一电网内其他设备宕机。

二、中频滤波器的工作原理与分类

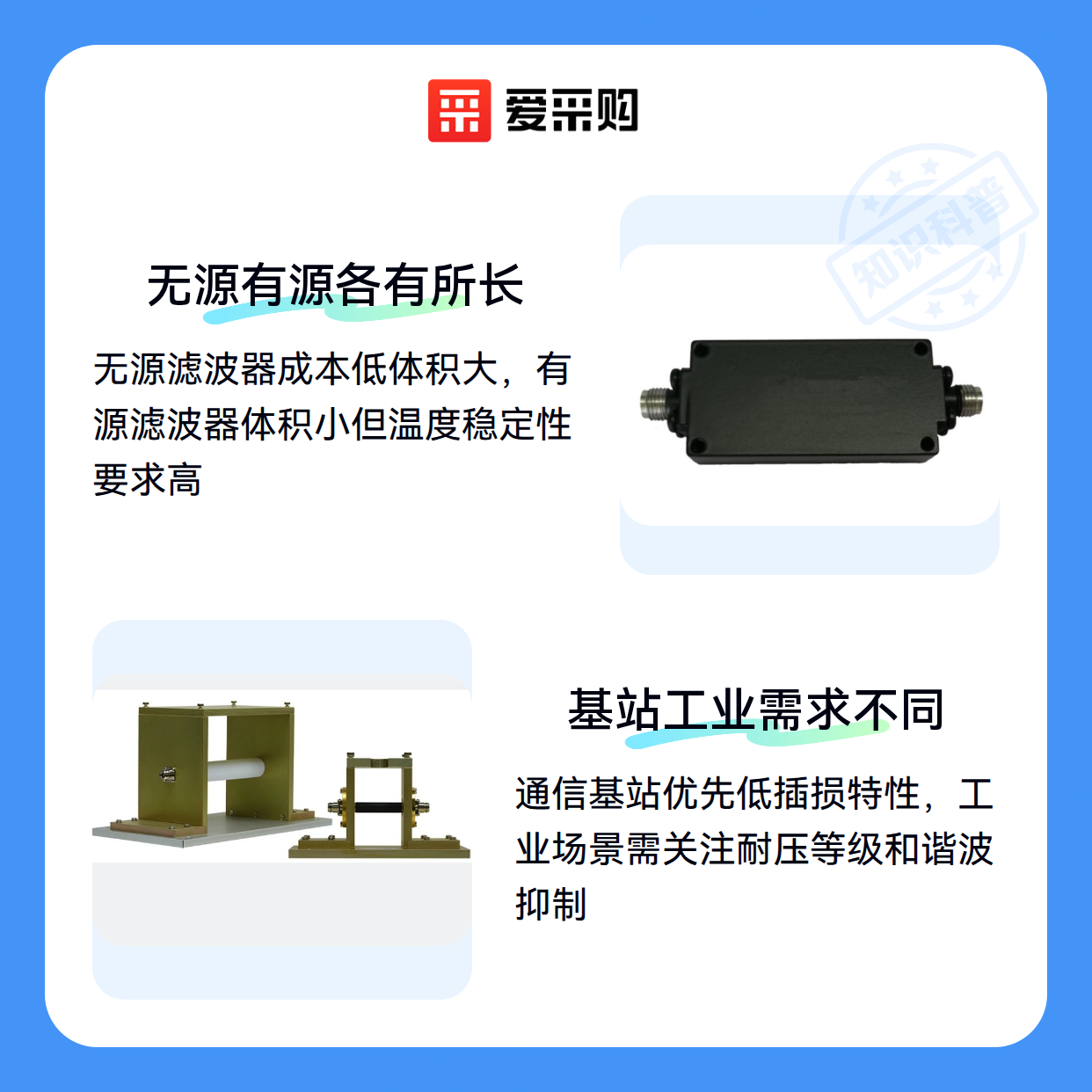

根据滤波机制不同，主流方案可分为两类：

1. 无源滤波器（如LC滤波器）
   • 依靠电感电容谐振原理
   • 成本低但体积大，适合固定频段场景
2. 有源滤波器（如SAW中频滤波器）
   • 通过压电效应实现滤波
   • 体积小但温度稳定性要求高

新兴的BAW滤波器采用体声波技术，在5G高频段表现突出，但成本是传统方案的3-5倍。

⚠️ 误区警示：不要盲目追求宽频带——过宽的带宽会降低带外抑制比，反而增加干扰风险。

三、5个关键维度帮你选中合适的中频滤波器

通信基站优先考虑基站中频滤波器的低插损特性，比如307.2MHz型号在7×5mm尺寸下能做到1.33dB损耗；工业场景则需要关注模拟滤波器的耐压等级，防止谐波击穿。

对于需要灵活调整参数的研发场景，数字滤波器可能更合适：

四、中频滤波器安装后还需要考虑什么

买完主设备后，这些配套环节常被忽略：

• 机械固定：振动环境需用滤波器支架加固，TDK的工业级支架能承受20G冲击
• 阻抗匹配：50Ω系统中建议加装阻抗匹配器，可将驻波比控制在1.5以下
• 接口保护：滤波器连接器的镀金层厚度影响高频信号传输损耗

五、中频滤波器日常使用中的常见问题

• 温漂补偿：每10℃温升可能导致中心频率偏移0.15%，高温环境应选带温度补偿的BAW滤波器
• 清洁维护：用无水乙醇擦拭测试夹具接触点，避免氧化层增加接触电阻
• 寿命预警：电解电容类滤波器工作满20000小时应检测ESR值

选型本质是平衡频率精度、环境适应性和成本。带通滤波器适合窄带应用，高通滤波器则用于谐波抑制。当预算允许时，优先考虑全密封金属封装型号——它们比塑料封装的湿度敏感性低80%。
