可变截面扭力梁怎么选才不会踩坑？

选购可变截面扭力梁时，你是否担心因截面变化带来的性能差异被忽视，导致后续使用问题？本文将帮你建立系统化选型框架，避开常见误区。

一、为什么可变截面设计能改变扭力梁的性能平衡？

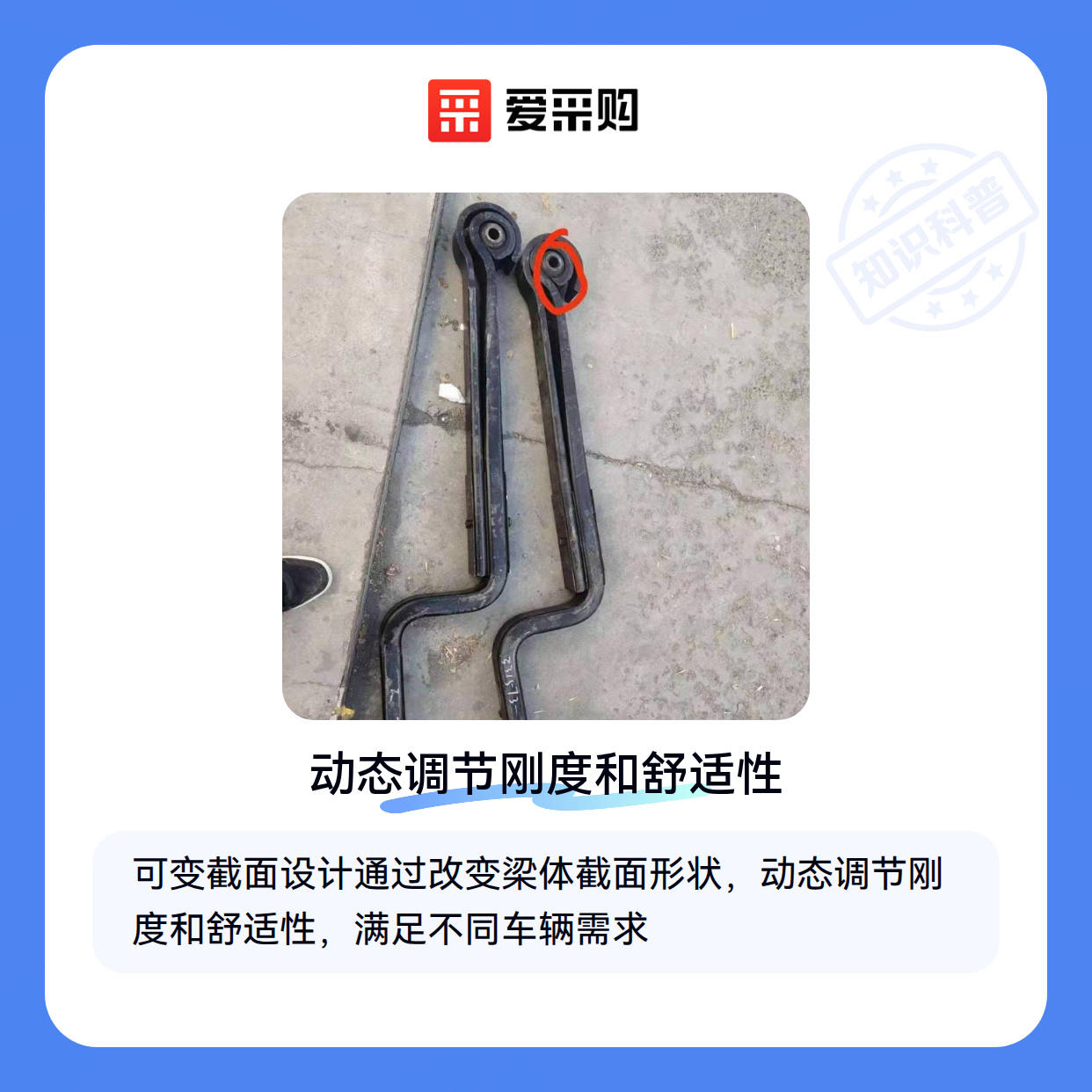

传统扭力梁的截面通常保持一致，而可变截面设计通过改变梁体不同位置的截面形状和尺寸，实现了刚度和舒适性的动态调节。这种设计的关键在于：

• 截面增大可提升局部刚度，适合承受高载荷区域
• 截面减小能增加柔性，改善颠簸路面的滤震效果

实际性能差异取决于截面变化的过渡设计。 abrupt过渡可能导致应力集中，而平滑渐变才能兼顾结构强度和NVH表现。

理解这一原理后，就能根据车辆用途判断是否需要可变截面设计——城市通勤车可能更注重舒适性，而载重车辆则需要优先保证刚度。

二、选购时最该关注哪些非显性参数？

除了可见的外观尺寸，这些隐藏参数更影响实际使用效果：

• 截面变化范围：决定刚度和柔性的调节幅度
• 过渡区长度：影响应力分布和疲劳寿命
• 材料厚度梯度：与截面变化协同作用的关键

参数匹配不当可能导致两种极端：过度追求可变范围会削弱整体强度，而过渡区设计不足则容易产生异响。

建议先明确车辆的使用场景和载荷特点，再反推需要的参数组合——这才是避免‘参数陷阱’的关键。

三、如何根据实际需求选择可变截面扭力梁？

选择可变截面扭力梁时，不能仅凭结构相似就草率决定，关键要结合具体使用场景的三要素：载荷特性、路况条件和成本预算。

• 城市道路通勤：侧重舒适性时，优先选择截面渐变平缓的设计，能更好过滤高频振动
• 重载运输场景：需要关注扭力梁的峰值刚度和过渡区抗疲劳性能
• 改装/性能车：截面变化速率与车身动态响应直接相关，需匹配悬挂调校风格

与多连杆悬架的对比决策需要跳出"独立悬架一定更好"的思维定式。虽然多连杆在极限操控上有优势，但可变截面扭力梁在以下场景反而更合适：

• 需要最大化后排空间的经济型车型
• 后轴载荷变化频繁的物流车辆
• 对悬架系统轻量化要求高的新能源平台

特别要注意截面参数与车身匹配度：使用SPHC热轧酸洗钢板等材料的扭力梁，其截面渐变曲线必须与车身固有频率形成互补。若在山区道路行驶，还需额外验证横向稳定吊杆与可变截面的动态干涉情况。

最终决策建议先通过焊接总成扭转疲劳试验台验证方案可行性，再考虑配套的加工设备精度是否满足渐变截面要求。这能有效避免后期因刚度突变导致的NVH问题。

四、为什么测试环节直接影响可变截面扭力梁的匹配效果？

采购可变截面扭力梁后，许多用户因忽略动态测试环节导致实际装车性能与预期不符。截面渐变区的刚度非线性特征，使得静态参数无法完全反映真实工况下的抗扭表现。

关键测试设备需覆盖两类场景：

• 动态刚度测试仪：模拟车辆过弯时截面变化区域的应力分布
• 疲劳试验机：验证渐变区在长期交变载荷下的结构稳定性

电液伺服控制的测试设备能更精准捕捉截面过渡区的微小形变，这对评估NVH性能尤为重要。若仅依赖传统扭矩扳手检测静态安装参数，可能遗漏焊接工艺缺陷导致的局部应力集中问题。

测试环节需要与后续调校形成闭环：通过残余扭矩检测扳手验证螺栓预紧力衰减情况，再结合四轮定位仪数据修正衬套预载。缺少这个闭环可能导致悬架几何参数在短期使用后偏离设计值。

五、安装公差如何影响可变截面扭力梁的寿命？

截面渐变区对安装基准面的敏感性常被低估。焊接夹具的定位误差超过允许范围时，会导致截面过渡不连续，在行驶中产生异常振动。建议在总成装配前用悬架支架专用检具复核关键定位孔尺寸。

使用数显扭力扳手紧固连接螺栓时，需特别注意两点：

• 按截面最薄处能承受的扭矩上限分级加载
• 避免在悬架橡胶件未复位状态下施加最终扭矩

定期维护时，应重点检查渐变区与固定端的结合部是否有漆膜裂纹。这类细微损伤在普通举升机上难以察觉，需要配合汽车悬架测试台的动态扫描功能才能准确判断。

选择可变截面扭力梁的本质是平衡刚度梯度与使用场景的匹配度。从动态测试设备到安装工艺控制，每个环节都在影响最终的全生命周期成本。决策时建议先明确主要应对的路况特征，再反推所需的截面变化范围和配套验证手段。
