222电源芯片效果不理想？可能是这些误用在作怪
1小时前一、哪些场景容易让222电源芯片性能打折？
实际使用中，222电源芯片的误用主要集中在三类场景：

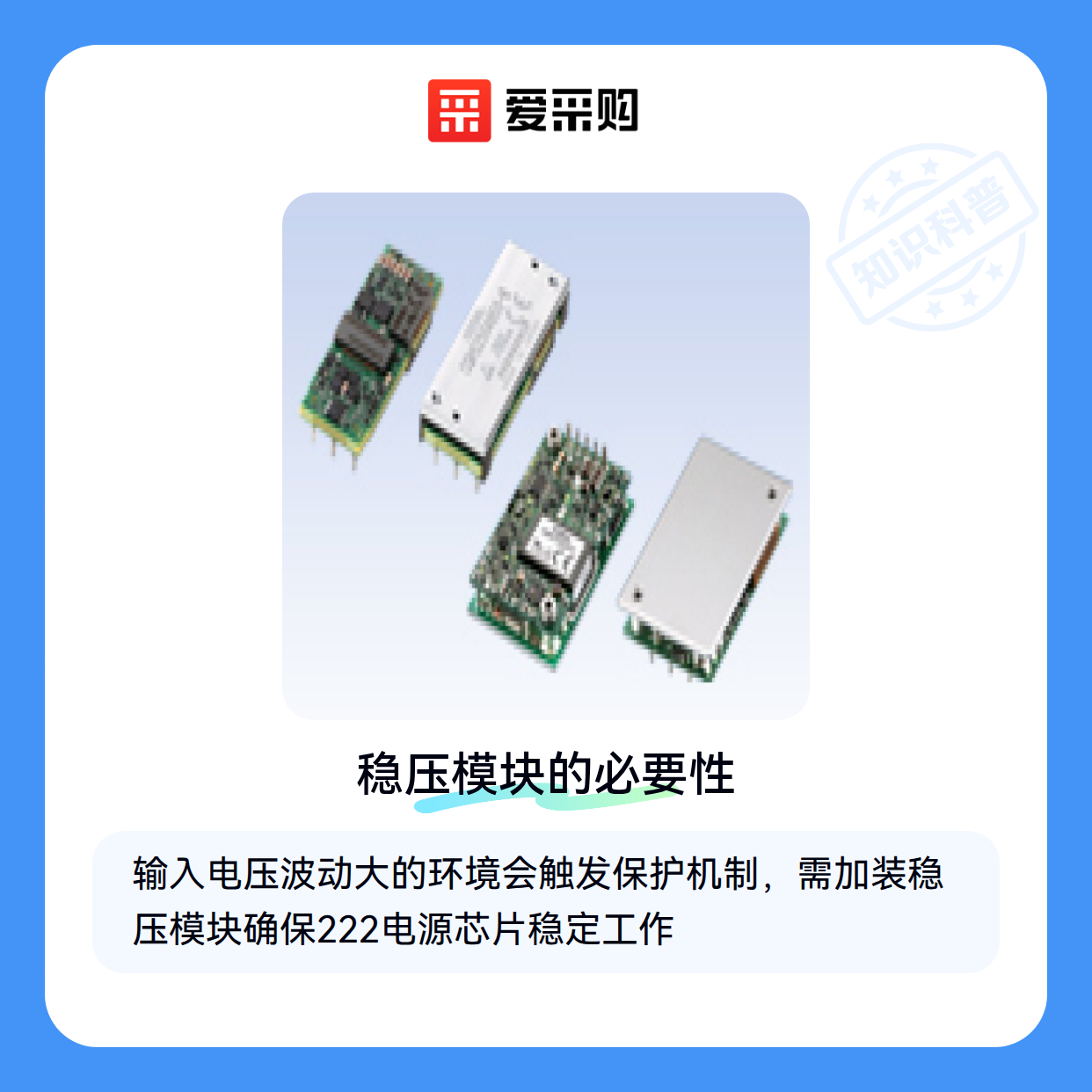

- 输入电压波动大的环境：比如未加装稳压模块就直接接入工业电网，芯片容易因瞬时过压触发保护机制
- 密闭空间的高温工况：散热不足会导致ADP222等
线性稳压器 持续降额输出 - 负载电流频繁突变：若输出端电容配置不足，动态响应跟不上就会引起电压抖动
这些场景看似常见，但恰恰是222电源芯片设计时重点规避的弱点。尤其采用LFCSP-UD封装的型号，散热路径更依赖PCB布局。
二、为什么222电源芯片在特定场景下效果不佳？
222电源芯片的性能受多种因素影响，常见的误用原因包括输入电压范围不匹配、负载电流超出设计上限以及环境温度过高。这些因素会导致芯片无法稳定工作，甚至提前失效。
- 输入电压范围不匹配：当输入电压低于或高于芯片的额定工作范围时，内部电路可能无法正常调节，导致输出电压波动或保护电路频繁触发。
- 负载电流超出设计上限：持续过载会加速芯片老化，长期使用还可能引发过热保护或永久性损坏。
- 环境温度过高：电源芯片的散热能力有限，高温环境下效率会明显下降，严重时可能直接停止工作。
除了硬件层面的误用，电路设计中的细节也容易成为性能瓶颈。例如，PCB布局不合理可能导致噪声干扰加剧，而输入输出电容选型不当则会影响瞬态响应速度。这些问题往往在测试阶段不易发现，但在实际应用中会逐渐暴露。
对于需要更稳定电压输出的场景，
理解这些误用原因后，下一步需要针对具体应用场景调整设计参数和外围电路，才能充分发挥222电源芯片的性能。
三、如何避免222电源芯片的常见误用？
222电源芯片的性能受配套设备和安装条件影响较大，实际使用中容易因忽略细节导致效果不达预期。以下方法可帮助规避常见问题：
- 确保
电源滤波电容 与芯片的电压和容量匹配，避免因滤波不足引入噪声 - 检查PCB板布局是否合理，高频信号路径应尽量短且远离电源线
- 安装时注意散热条件，连续工作时芯片温度需控制在安全范围内
选择电源滤波电容时，金属化聚丙烯薄膜材质的高频电容更适合处理快速变化的电流，其低损耗特性有助于保持电源稳定性。实际应用中，电容的安装位置和连接方式同样重要，应尽量靠近芯片电源引脚。
这些方法看似简单，但在紧凑的电路设计中容易被忽视。接下来需要了解配套设备如何具体影响芯片性能，才能更全面地避免误用。
四、配套设备怎样左右222电源芯片的表现？
- 多层板能更好隔离数字和模拟信号，减少相互干扰
- 适当的铜厚和合理的走线宽度可降低线路阻抗
- 良好的散热设计有助于芯片在高温环境下保持性能
实际使用中，PCB板的介电材料和铜箔类型会影响高频特性，而安装孔的布局则关系到机械强度和散热效率。长期运行后，板材的热膨胀系数差异可能导致连接可靠性下降。
理解这些影响后，就能更有针对性地选择和使用配套设备，为采购决策提供更全面的判断依据。
五、采购222电源芯片时最该关注什么？
综合误用风险和配套影响，采购222电源芯片时应优先考虑：
- 明确应用场景的电压、电流和温度要求
- 评估配套设备的兼容性和升级空间
- 预留足够的散热和安装冗余
使用阶段建议定期检查电源滤波电容的状态，PCB板出现变形或变色应及时更换。保持工作环境清洁干燥，避免粉尘和湿气加速元件老化。
这些建议看似基础，但能有效延长设备寿命并维持性能稳定，最终降低整体使用成本。
