低电压检测电路怎么选才不踩坑？

面对市场上琳琅满目的低电压检测电路，你是否困惑于如何根据实际需求精准选型？本文将帮你理清关键参数差异，避开常见选型陷阱。

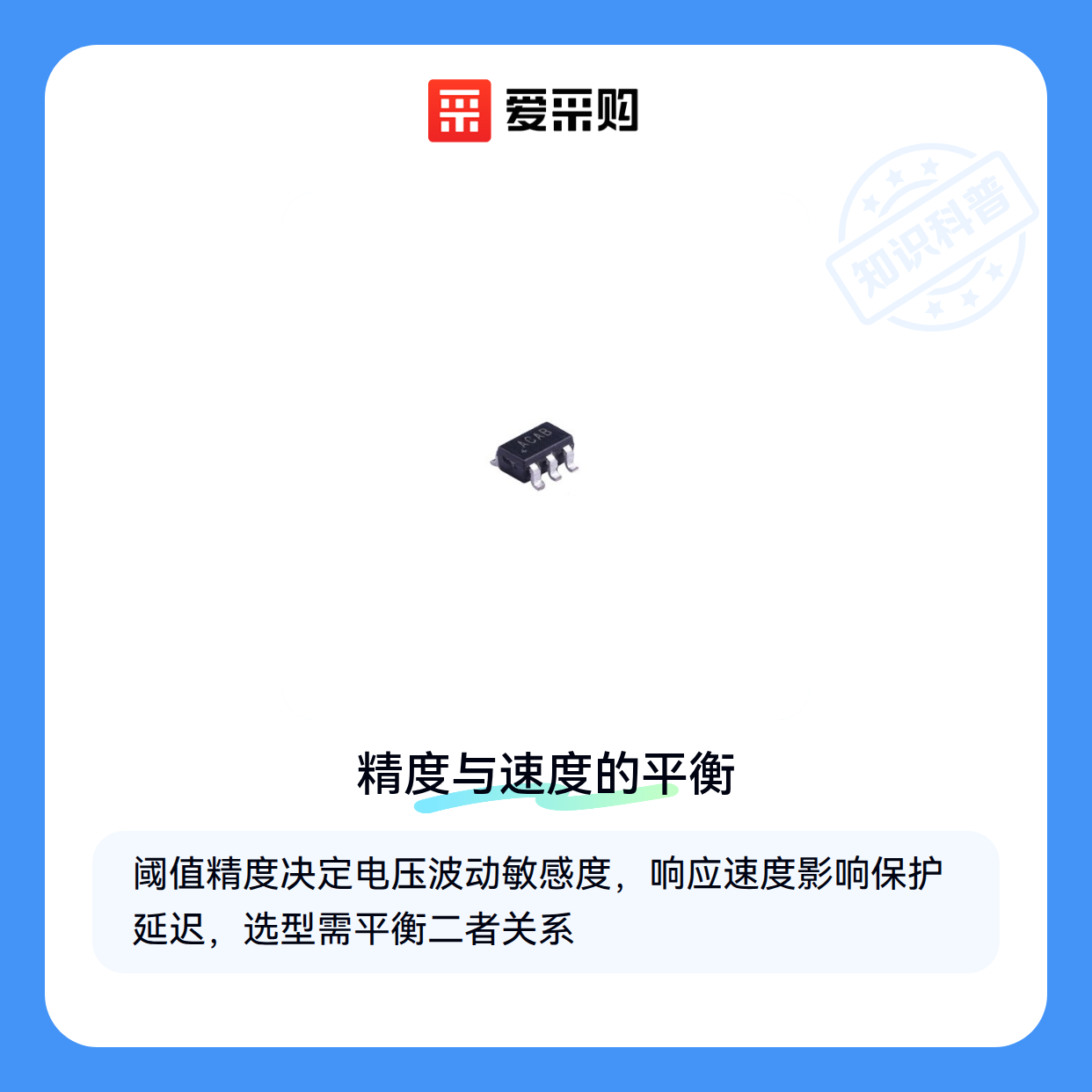

一、阈值精度与响应速度如何影响实际应用？

低电压检测电路的核心功能是监测电源电压是否低于预设阈值，但不同方案的性能差异主要体现在两个关键维度：

• 阈值精度：直接影响系统对电压波动的敏感度，精度不足可能导致误触发或漏报警
• 响应速度：决定从电压异常到触发动作的延迟时间，高速场景下延迟过大会造成保护失效

常见的SOT23封装电压检测IC虽然体积紧凑，但需要权衡精度与功耗。例如某些低功耗电压检测IC通过降低采样频率来节省能耗，这会牺牲对瞬态电压跌落的捕捉能力。

二、比较器方案与ADC方案分别适合什么场景？

基础型比较器方案通过硬件电路实现快速响应，适合对延迟敏感的电机控制等场景；而集成ADC的数字方案能实现多级阈值检测，更适合需要复杂电源管理的智能设备。

双通道电压检测IC在电池供电系统中优势明显：

• 可同时监测主电源和备份电源状态
• 独立阈值设置满足不同电压轨需求
• 减少外围电路复杂度

选择时需注意：比较器方案在噪声环境中需要额外滤波电路，而ADC方案对MCU资源占用更高，这引出了下一环节对系统兼容性的考量。

三、封装尺寸如何影响实际安装效果？

选择低电压检测电路的封装形式时，不能仅关注参数表上的性能指标。SOIC-8等贴片封装适合高密度PCB布局，但需要匹配相应的回流焊工艺；而PDIP-8等直插封装虽然占用面积较大，却更适合手工焊接的维修场景。

对于空间受限的便携设备，SC70-5这类超小封装能节省布板面积，但散热条件较差可能导致高温环境下阈值漂移。相反，工业控制柜等散热良好的环境，可优先考虑带金属散热片的封装方案。

外围电路兼容性常被忽视的两个关键点：

• 比较器方案的输出端通常需要上拉电阻，这会额外增加0.5mm~1mm的布局空间
• 监控电路芯片的使能引脚若需要电平转换，可能要多占用1个三极管位

在评估商品规格书时，建议用1:1打印的封装图纸覆盖到实际PCB上，检查与周边元件的安全间距。

散热条件与安装方式直接关联：

• 自然对流环境下，SOT23-5封装建议留出3倍封装面积的散热空间
• 强制风冷场景中，SOIC-8可承受更高持续功耗
• 金属外壳接地设计能同时改善散热和抗干扰能力

若检测电路需要靠近发热源安装（如电源模块），应优先选择工作温度范围更宽的型号。

实际选型中常遇到的冲突是：参数优秀的芯片可能因封装不合适导致整机可靠性下降。例如某电池电压监测模块在实验室测试表现良好，但实际装入UPS电池舱后，因密闭环境散热不良出现误报警。这提示我们要把封装热阻参数纳入选型 checklist，特别是需要长期连续工作的场景。

四、为什么主芯片精度达标后系统仍可能失效？

低电压检测电路的精度不仅取决于芯片本身，更受外围配套器件的影响。若基准电压源温漂过大或滤波电路设计不当，实际检测误差可能比标称值高出数倍。

关键配套需关注三点：

• 基准电压源的长期稳定性需匹配检测电路的最低分辨率
• 分压电阻的温漂系数应低于系统允许的最大误差
• 高频干扰环境需增加共模扼流圈与PCB吸波材料

实验室测试时用示波器探头观测波形，需注意其带宽必须覆盖检测电路的响应频率。普通探头在低频段可能引入额外噪声，而高频探头又可能因阻抗不匹配导致信号畸变。

配套元件的选择本质上是对成本与风险的平衡。例如工业现场若存在强电磁干扰，即使选用高精度基准电压源，仍需配合防静电垫和屏蔽外壳才能保证长期可靠运行。

五、批量应用时哪些细节会导致良率骤降？

产线批量使用低电压检测电路时，静电防护往往成为最易忽视的环节。操作台未铺设防静电垫、工人未佩戴防静电手环等情况，可能导致芯片内部MOS管累积损伤，表现为数月后阈值电压逐渐漂移。

老化测试需模拟实际工况：

• 连续通电测试应包含温度循环变化
• 电压阈值检测需在不同湿度环境下验证
• 批量抽样要覆盖不同生产批次的器件

维护阶段建议用环保PCBA清洗剂定期清理电路板，避免灰尘积累导致漏电流增大。存储时应置于防潮箱内，防止焊盘氧化影响接触可靠性。

选择低电压检测电路本质是构建系统级解决方案的过程。从芯片参数到基准电压源匹配，从防静电措施到老化测试方法，每个环节的疏漏都可能放大为现场故障。建议根据应用场景的电磁环境、温湿度范围和维护条件，反向推导所需的检测精度与配套方案。
