选液动蝶阀时，很多人盯着压力和口径参数看，却忽略了密封形式、液压执行器匹配度这些真正影响长期稳定性的细节。这里有一组经过验证的配置方案。
液动蝶阀选型时最容易被忽视的关键点
13小时前一、液动蝶阀在工业流体控制中的核心作用
- 大流量场景首选：相比
气动蝶阀 ，液压驱动能产生更大扭矩，特别适合DN500以上大口径液动蝶阀 在冶金、化工管道中的快速切断 - 耐压优势明显：液压系统的工作压力通常在10MPa以上，这让
高压液动蝶阀 成为油气输送管道的标配 - 调节精度更高：通过配套
阀门定位器 ，开度控制精度可达±0.5°，这是普通手动蝶阀难以实现的
火力发电厂的脱硫系统就是个典型场景——既要处理含颗粒物的腐蚀性介质，又需要每分钟完成数次调节动作。这时带硬密封的
二、液动蝶阀的工作原理与分类
核心在于液压执行器与阀体的协同设计。当液压油推动活塞时，通过齿轮齿条或曲柄机构将直线运动转化为阀板90°旋转，这个过程要注意三个技术细节：

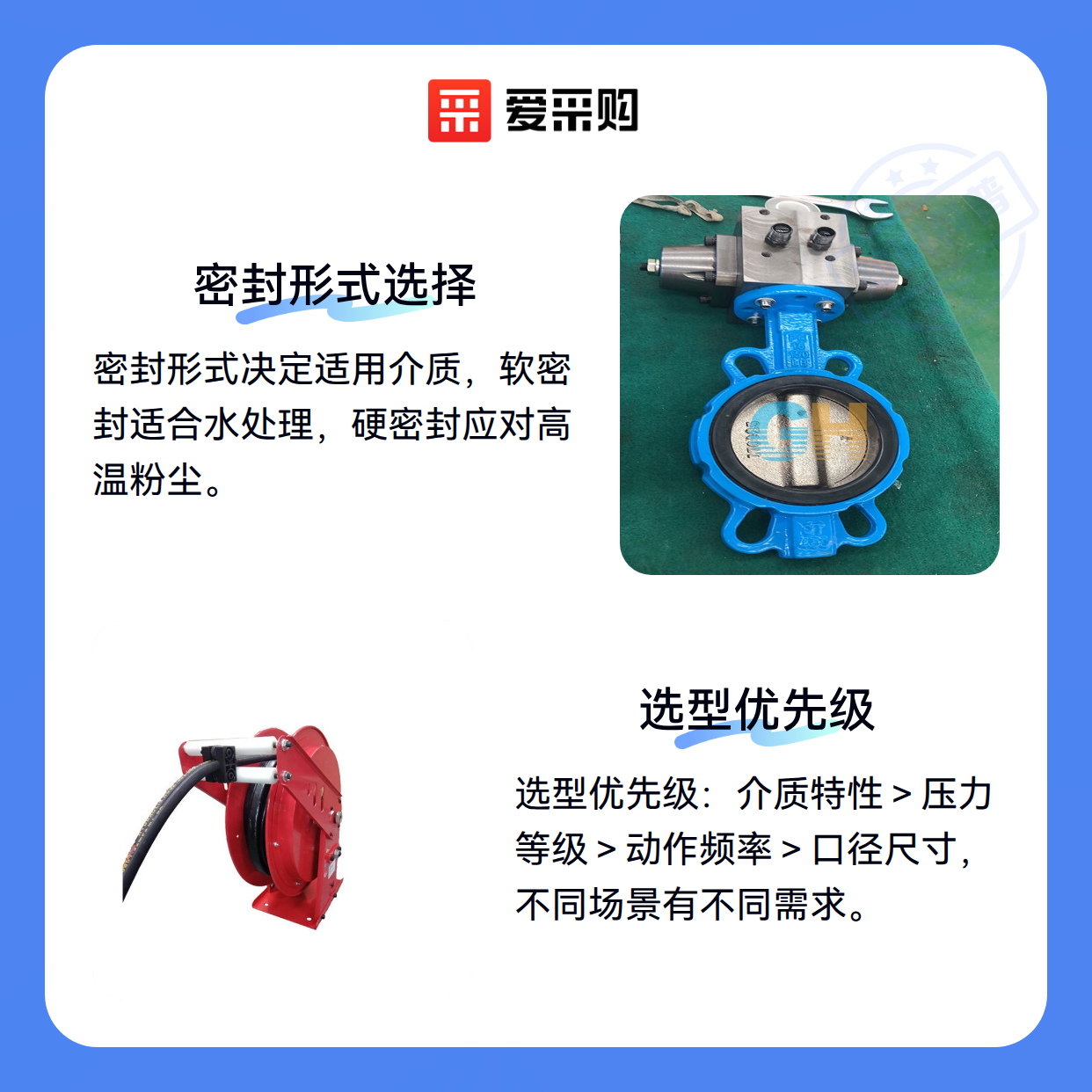

密封形式决定适用介质
- 软密封（EPDM/NBR）适合水处理等常温洁净介质
- 金属硬密封应对高温粉尘场景，但需要更高液压压力
结构偏心影响寿命
三偏心设计的液压驱动蝶阀 阀板与阀座全程无摩擦，特别适合频繁动作的工况液压站匹配度常被忽视
执行器所需流量必须与泵站输出匹配，否则会出现开阀速度不达标或油温过高问题
三、如何根据工况选择最合适的液动蝶阀？
选型优先级应该是：介质特性＞压力等级＞动作频率＞口径尺寸，具体可以按这些场景分流：
冶金高温烟气
选不锈钢液动蝶阀 配耐高温密封圈，阀体材质建议316L，避免硫化物腐蚀。液压站需加装油冷却器。长输管道截断
高压液动蝶阀 必须配备蓄能器，确保断电时能完成最后一次紧急切断。Class600以上建议选用锻造阀体。水处理大流量调节
大口径液动蝶阀 优先考虑流阻系数，蝶板建议采用机翼型截面设计，配套液压执行器 的推力要留30%余量。
遇到含固体颗粒的介质时，硬密封阀座要选择带自清洁功能的斜锥面结构，这个细节能减少90%的卡涩故障。
四、液动蝶阀的配套设备有哪些？
采购阀体只是开始，这些配套件直接影响系统可靠性：
液压动力单元
按执行器需求选型，流量不足会导致动作迟缓，压力不够则密封不严。建议预留20%的功率余量。管路与连接件
液压油管 要选用钢丝编织层的高压型号，接头最好用24°锥密封形式，避免振动导致的渗漏。控制附件
阀门定位器 和位移传感器组成闭环控制，这对需要精确调节的工艺至关重要。
液压站最好安装在阀体5米范围内，过长的管路会增加压力损失和响应延迟。
五、液动蝶阀使用中的常见问题与解决方案
密封失效的预防
每季度检查一次密封圈 压缩量，当硬度下降15%时应立即更换。安装时注意不要扭曲密封件。液压系统维护
油液清洁度必须达到NAS 7级，否则会卡滞伺服阀。建议在回油路加装磁性过滤器。法兰连接泄漏
安装法兰 时要用扭矩扳手对角紧固，密封面定期涂抹防咬合剂，避免拆卸时损伤密封槽。
冬季低温环境下，液压油要换用低温型号，否则启动时可能损坏泵组。这是北方用户最容易忽视的点。
