为什么薄板焊接离不开最细的J422焊条？

当你在薄板焊接中频繁遇到变形、烧穿等问题时，是否意识到这可能与焊条直径选择不当有关？本文将帮你理清最细J422焊条在精密焊接中的关键价值。

一、为什么焊条直径会成为薄板焊接的决定性因素？

J422焊条的细规格（如1.6mm/2.0mm）通过降低热输入实现精准控制：

• 更小电流需求：避免薄板过热变形
• 更窄熔池宽度：减少焊后修磨工作量
• 更高操作灵活性：适合空间受限的角焊缝

但直径并非越小越好——过细的焊条会显著降低熔敷效率，在厚度超过3mm的母材上可能需反复补焊。

二、5-2mm薄板为什么必须用细直径焊条？

对比测试表明，使用2.5mm焊条焊接1mm钢板时：

• 变形量比1.6mm焊条高近40%
• 咬边风险增加2倍以上
• 需额外增加散热措施

而CHE422碳钢焊条等细规格产品通过优化药皮配方，在保持小电流稳定性的同时提升了熔敷效率。

这种平衡使得它们成为汽车钣金、家电外壳等精密焊接的首选。

三、细规格J422焊条与焊丝在精密焊接中如何取舍？

当焊接厚度在1mm以下的薄板时，1.6mm的J422焊条虽能减少热输入，但操作窗口较窄，容易产生粘条问题。此时需要权衡两种替代方案：

• 继续使用细直径焊条但配合专用电焊机的小电流模式
• 改用更细的焊丝配合气体保护焊工艺

焊丝方案在0.5mm以下超薄板焊接中优势明显：热影响区更集中，变形量可降低，但需要氩气保护设备和更高操作技巧。而J422焊条1.6mm版本更适合间歇性维修作业，无需额外气体成本。

对于铝合金等异种金属焊接，细规格J422并不适用。铝焊条需要匹配母材成分，且熔点差异要求使用专用焊材如L109铝焊条，其盐基型药皮能更好处理氧化铝膜问题。

选型决策应优先考虑三个维度：母材厚度决定最小热输入需求、作业频率影响设备投入成本、焊缝强度要求排除不匹配的焊材类型。这比单纯比较直径参数更有实际意义。

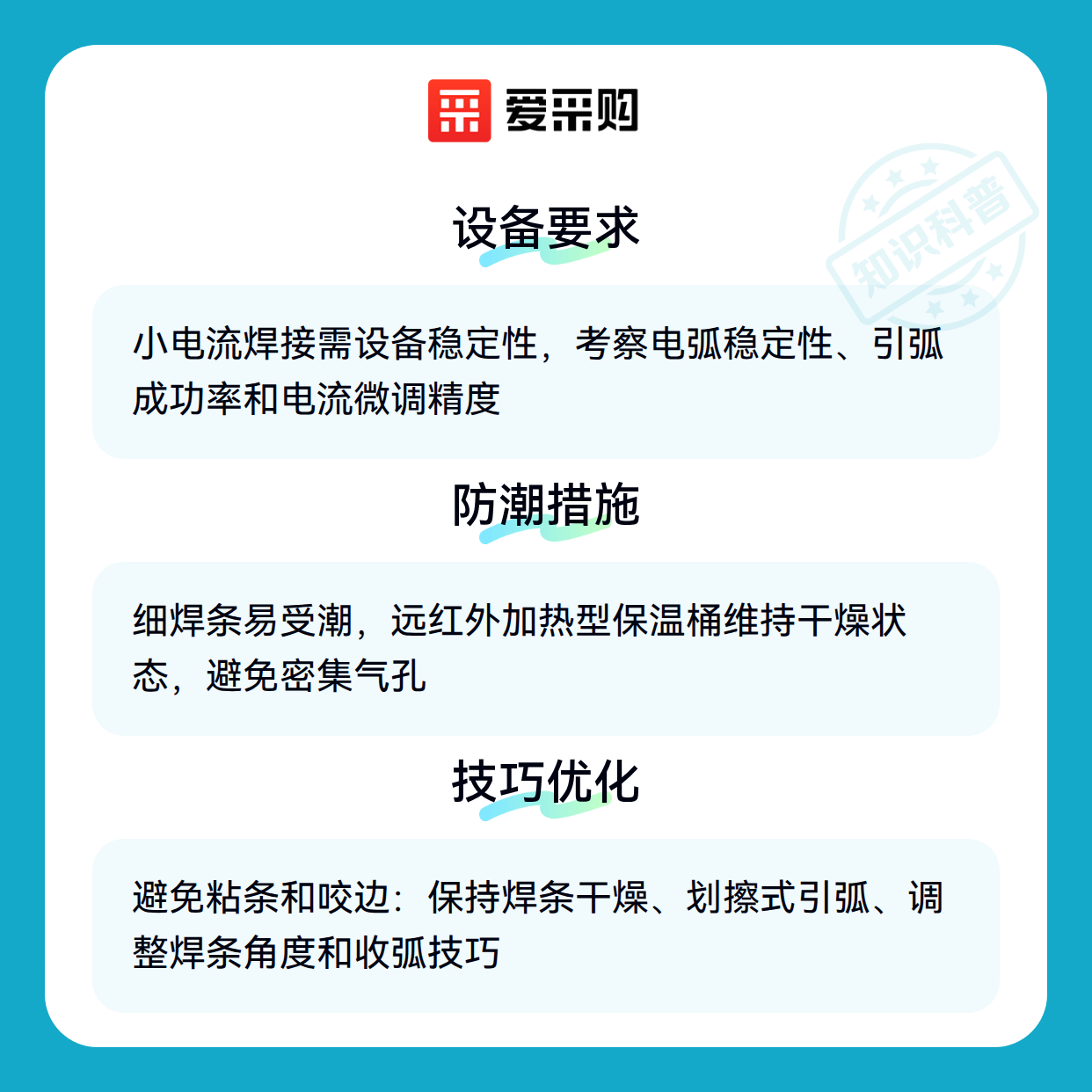

四、为什么小电流焊接更需要关注设备稳定性？

使用最细的J422焊条时，常规电焊机的小电流输出往往不够稳定，容易导致引弧困难或熔池控制不精准。这类焊条通常需要更低的电流范围（约40-80A），但普通焊机在低电流区间的电压波动会明显影响焊接质量。

关键指标应优先考察：

• 小电流下的电弧稳定性
• 高频引弧成功率
• 电流微调精度（最好能实现5A以内的精细调节）

焊条保温桶对细规格焊条尤为重要——直径越小的焊条暴露在潮湿环境中受潮速度越快，而受潮的J422焊条会出现密集气孔。远红外加热型保温桶能维持焊条在恒定低温干燥状态，相比普通保温筒更适合南方潮湿车间环境。

配套防护装备也需要同步升级：细焊条产生的焊渣颗粒更细小，普通焊接面罩的滤光片可能无法完全阻挡散射弧光，建议选择自动变光面罩配合防冲击护目镜双重防护。

五、如何避免1.6mm焊条常见的粘条和咬边？

细直径焊条操作中最突出的问题是粘条——由于焊芯细导热快，起弧时焊条端部容易与工件粘连。解决要点在于：

1. 保持焊条干燥（使用前用保温桶加热）
2. 采用划擦式引弧而非垂直敲击
3. 起弧后稍拉长电弧再恢复正常弧长

薄板焊接时咬边问题往往源于焊条角度不当。对于1.6mm焊条，建议：

• 平焊时保持15-20°后倾角
• 立焊时采用向上焊法并减小摆动幅度
• 收弧时在熔池边缘多停留0.5秒填补弧坑

清理焊渣需特别注意：细焊条形成的焊渣层较薄但附着更紧密，使用普通焊渣锤容易损伤母材。带尖锥头的防爆焊渣锤能精准撬起细小焊渣，配合钢丝刷做最终表面处理效果更佳。

选择最细J422焊条的本质是匹配薄板焊接场景的系统需求——从焊条直径与母材厚度的对应关系出发，同步考虑电焊机性能、配套保温设备和操作工艺的协同适配。先明确实际焊接厚度范围，再倒推焊条规格与配套方案，比单纯追求极细直径更符合工程实际。
