端钩型还是铣削型？钢纤维选型三要素

混凝土工程中钢纤维选型直接影响结构抗裂性和耐久性，选错类型可能导致路面开裂或桥梁伸缩缝过早失效。这篇文章帮你理清端钩型、铣削型等主流钢纤维的核心差异点。

一、为什么湖南项目特别关注钢纤维类型

湖南高温高湿气候对混凝土材料提出特殊挑战，钢纤维需要同时满足三个关键指标：

• 耐腐蚀性：年均湿度>80%环境需选用镀铜钢纤维或表面处理纤维
• 分散性：雨季施工要求纤维在混凝土中均匀分布，微丝钢纤维直径通常控制在0.3-0.8mm
• 锚固力：温差大的山区项目优先选端钩型结构

这类场景下耐腐蚀纤维的溢价往往比后期维修更划算。以某岳阳桥梁项目为例，使用普通碳钢纤维的伸缩缝比镀铜纤维早1.5年出现锈蚀膨胀。

二、端钩型和铣削型钢纤维的抓握力差异

钢纤维增强效果的核心在于与混凝土的机械咬合方式：

1. 端钩型：通过末端弯钩形成三维锚固，适合抗拉抗裂场景

   • 破坏形态：通常伴随混凝土整体碎裂
   • 典型参数：钩长≥5mm，抗拉强度>800MPa

2. 铣削型：利用波浪形表面产生摩擦阻力，擅长抗冲击磨损

   • 破坏形态：多表现为纤维被拔出
   • 典型参数：波幅≥1mm，长径比50-80

实验数据显示，相同掺量下端钩型能使纤维混凝土极限抗拉强度提升40%，而铣削型对抗冲击性能的提升更显著。

三、抗裂需求优先选端钩型，耐磨场景用铣削型

端钩型在以下场景具有不可替代性：

• 动态荷载区域（如收费站车道）
• 厚度≤150mm的薄层结构
• 配筋率低于0.5%的素混凝土

而铣削型更适合：

• 物流仓库地坪
• 矿山溜槽
• 机场跑道接缝

对于需要兼顾耐磨和抗裂的市政道路，可混合使用两种纤维，但总掺量不宜超过80kg/m³。此时碳钢纤维性价比优于玄武岩纤维。

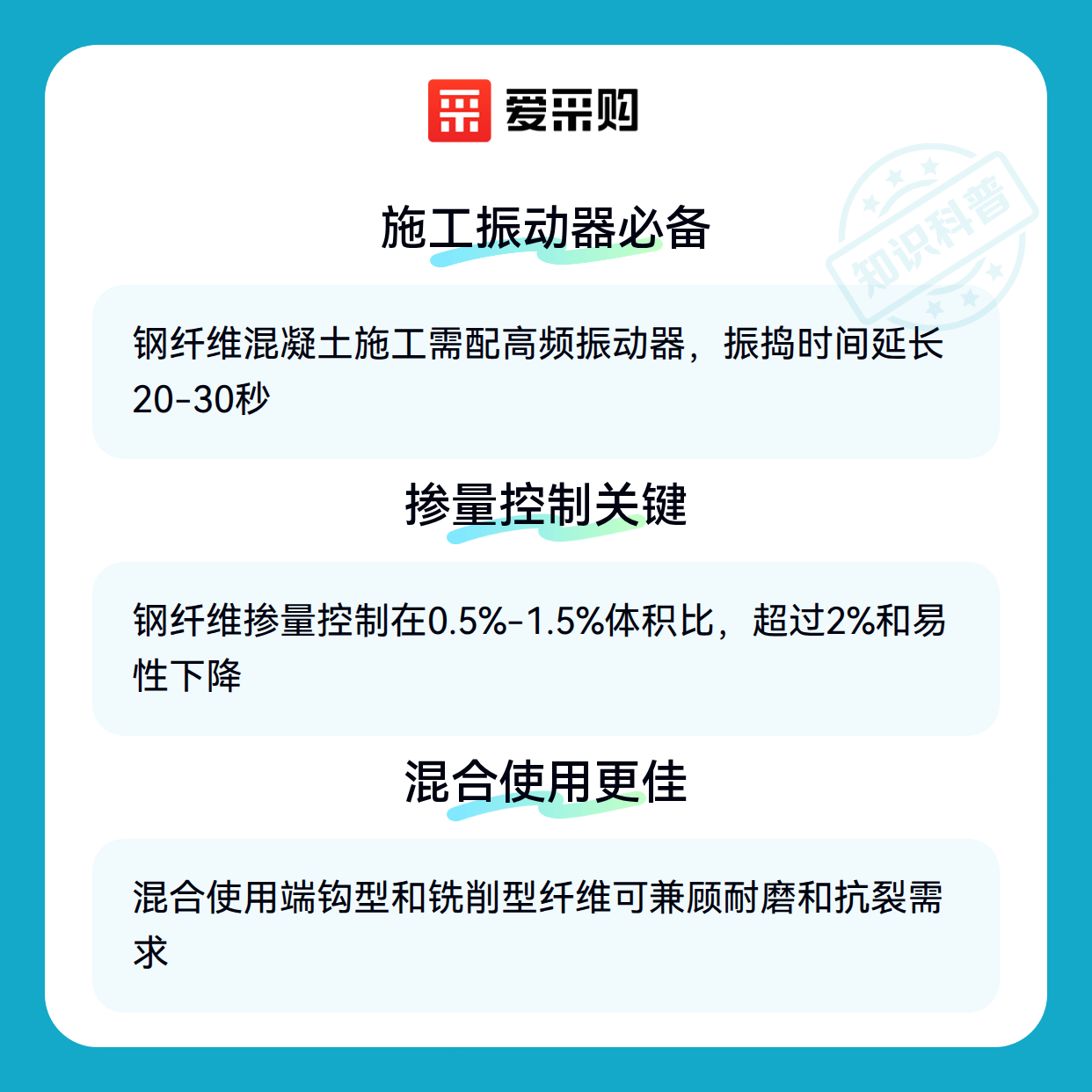

四、钢纤维混凝土施工必须配振动器

传统振捣方式易导致纤维分布不均，需要特别注意：

• 设备选型：高频附着式振动器（激振力≥40KN）比插入式更合适
• 振捣时间：比普通混凝土延长20-30秒
• 投料顺序：建议先将纤维与骨料干拌，再加水搅拌

某长沙地铁项目测试显示，使用专用混凝土搅拌机配合振动器施工，纤维分布均匀度提升65%。

五、钢纤维掺量超过2%可能适得其反

常见使用误区及解决方案：

1. 掺量控制

   • 最优区间：0.5%-1.5%（体积比）
   • 超过2%会导致和易性急剧下降

2. 养护要点

   • 初凝后立即喷涂聚羧酸减水剂
   • 保湿养护时间延长至14天
   • 避免使用氯盐类早强剂

3. 质量检验

   • 每100m³取样检测纤维分散度
   • 抗弯试验优先于抗压试验

实际选型需要综合荷载要求和环境腐蚀性。对于湖南等湿热地区，建议将桥梁路面养护剂纳入整体预算，而非仅比较纤维单价。记住：钢纤维是混凝土的"骨骼"，选对类型才能确保工程寿命。
