当电路保护频繁失效时，P6KE300A二极管的选型不当往往是隐藏的关键问题。本文将帮你理清这款
为什么你的电路保护总失效？可能是P6KE300A二极管没选对

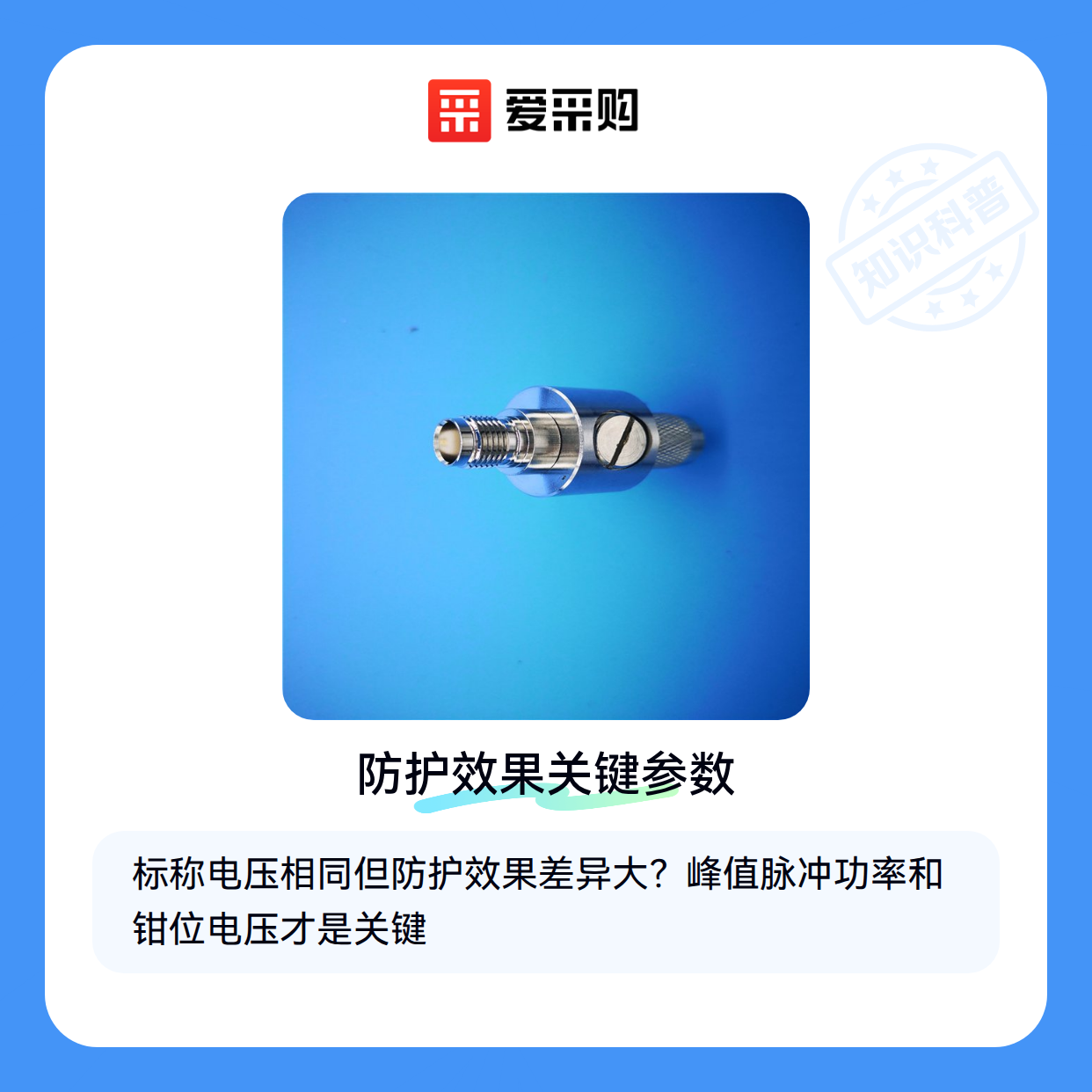

22小时前一、为什么标称电压相同的TVS二极管防护效果差异大？
TVS二极管通过快速钳位瞬态电压保护后端电路，但标称电压仅是基础参数。实际防护效果还取决于：
- 峰值脉冲功率：决定吸收瞬态能量的能力
- 响应时间：影响对纳秒级突波的抑制速度
- 钳位电压：真正决定被保护器件承受的残余电压值
P6KE300A作为300V级TVS二极管的代表型号，其256V工作电压与529V钳位电压的配合关系，直接影响工业电源或通信端口的保护可靠性。
选择时若仅对比标称电压而忽略其他参数，可能导致看似规格相同，实际防护等级相差甚远的情况。
二、DO-15封装的散热能力如何影响P6KE300A的长期稳定性？
P6KE300A常见的DO-15封装尺寸虽小，却需要平衡散热与布局密度的矛盾：
- 轴向引线结构利于分散瞬态热量
- 紧凑尺寸可能限制多颗并联时的间距设计
在频繁遭受雷击感应的户外设备中，封装散热性能直接关联器件的使用寿命。此时需优先选择热阻更低的型号，而非单纯追求小体积。
这也解释了为什么工业级应用常指定特定厂商的P6KE300A型号——不同厂家的封装工艺会带来实际散热表现的差异。
三、工业场景与消费电子如何选择P6KE300A？
选择P6KE300A二极管时，首先要明确应用场景的电压波动特性。工业设备常面临电机启停、继电器切换等强瞬态干扰，需要TVS二极管具备更高的能量吸收能力；而消费电子产品更关注ESD防护，对响应速度要求更高。
关键判断维度包括：
- 预期浪涌波形：工业场景多为毫秒级能量冲击，消费电子多为纳秒级静电放电
- 工作环境温度：工厂环境温度变化更剧烈，需关注器件温漂特性
- 防护等级要求：工业设备通常需要满足更严格的电磁兼容标准
当P6KE300A的300V防护阈值不足以满足需求时，可考虑组合方案：
- 前置
气体放电管 应对雷击等超高能量冲击 - 并联
压敏电阻 分担持续过电压应力 - 后级搭配低电容TVS阵列处理高频干扰
这种多级防护架构能兼顾不同频段的威胁，但需注意各级器件响应时间的匹配，避免保护盲区。
对于空间受限的消费电子设计，贴片封装的
最终选型决策应基于实测验证：先用示波器捕捉实际工况的干扰波形，再对照器件参数曲线确认钳位效果。记住，规格书标注的300V击穿电压是在特定测试条件下的理论值，实际应用中要考虑线路阻抗、布局寄生参数等因素带来的差异。
四、为什么正确选型后保护效果仍不理想？
即使选对了P6KE300A二极管的参数规格，实际安装布局的细微差异仍可能导致保护性能大幅下降。TVS二极管对PCB走线长度和接地阻抗极为敏感，过长的引线会增大寄生电感，使瞬态电压无法被快速钳位。
关键配套考量包括：
- 优先选择带低阻抗接地的安装位置，避免与其他大电流线路平行走线
- 配合使用
尼龙间隔柱 等绝缘固定件，确保与金属机壳的安全间距 浪涌测试仪 应作为必备验证工具，不能仅依赖参数标称值
工业场景中常见的误区是将TVS二极管直接安装在电源入口处，实际上应遵循'先粗后精'的多级防护原则。P6KE300A更适合作为最后一级精细保护，前级需搭配气体放电管等大通流器件。此时配套的
对于需要频繁更换元件的研发环境，可调式焊接辅助卡具能显著提升安装精度。这类工具通过稳定
五、参数达标为何仍提前失效？
防静电措施是保证TVS二极管长期可靠性的隐形门槛。P6KE300A的雪崩击穿结构对静电敏感，建议在
- 焊接温度建议控制在260℃以内，持续时间不超过5秒
- 老化后的二极管虽然静态参数正常，但动态响应会变慢，建议定期用专业检测仪验证钳位速度
- 多颗并联使用时需确保参数一致性，避免电流分配不均
在潮湿或多尘环境中，TVS二极管的引脚氧化会显著增加接触电阻。采用
维护监测中最易被忽视的是累积损伤效应。每次小的浪涌事件都会轻微劣化P6KE300A的晶格结构，建议在关键电路中使用
选择P6KE300A二极管本质是构建系统级防护策略的起点。从参数适配到PCB布局，从焊接工艺到老化监测，每个环节都影响着最终保护效果。建议先明确实际场景中的威胁频谱（如雷击感应浪涌或电机启停干扰），再倒推需要的配套设备和维护方案，这比单纯追求高规格参数更有实际意义。
