为什么你的电路总出问题？可能是三相异或门没选对

当数字电路频繁出现逻辑错误或信号干扰时，问题往往出在最基础的三相异或门选型不当。本文将帮你理清不同应用场景下三相异或门的关键差异，避免因选错逻辑门导致整个系统可靠性下降。

一、异或门与其他逻辑门究竟有何不同？

许多工程师容易混淆异或门与或非门/与非门的功能差异，这是选型失误的常见根源。

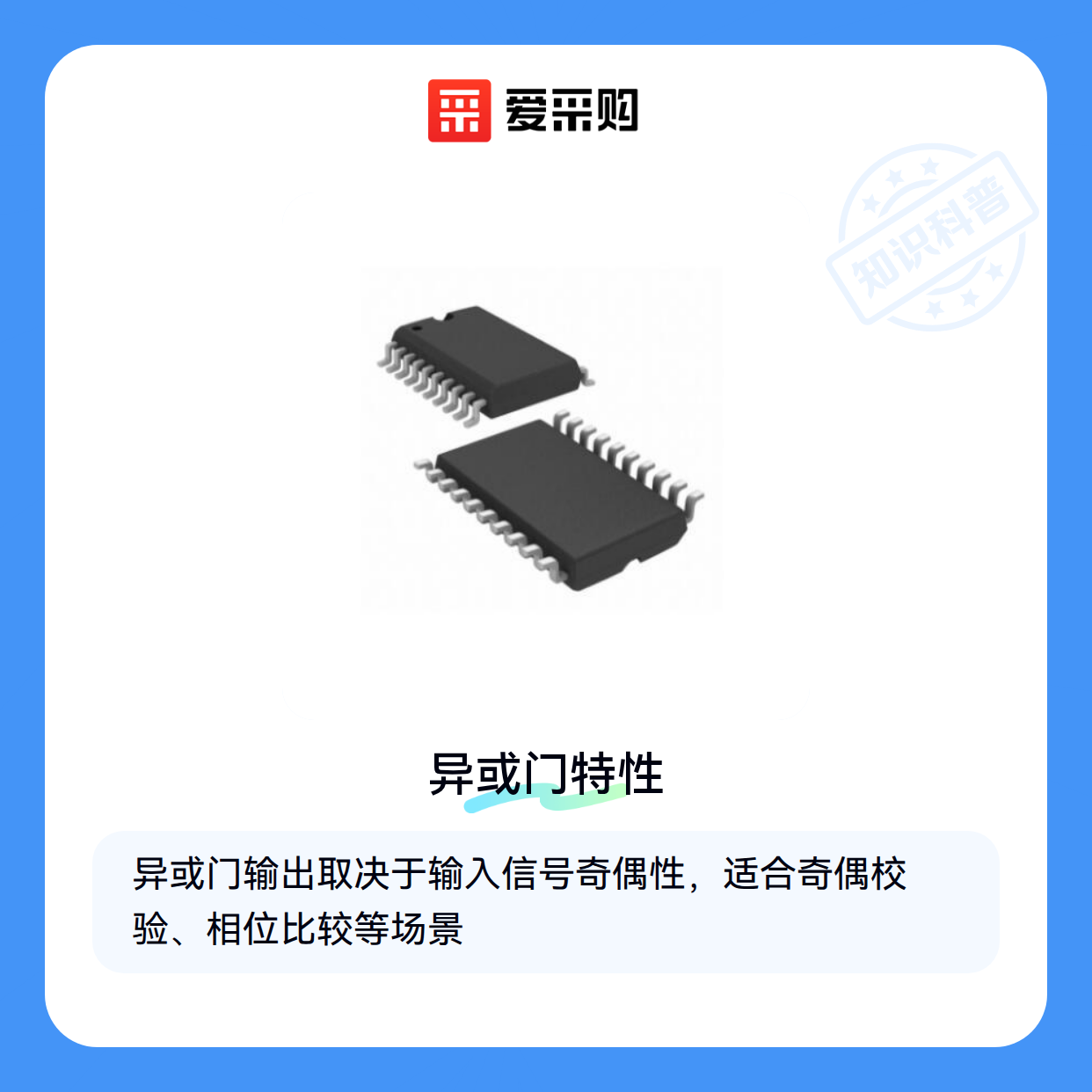

异或门的核心特性在于输出状态取决于输入信号的奇偶性：

• 当奇数个输入为高电平时输出高电平
• 偶数个高电平输入则输出低电平 这种特性使其特别适合用于奇偶校验、相位比较等需要检测信号差异的场景。

而普通或非门只是简单执行逻辑或运算后取反，无法实现这种基于输入数量的状态判断。理解这一本质区别，是正确选用三相异或门的第一步。

二、为什么特定场景必须使用三相结构？

三相异或门不是简单增加输入端口，而是针对特定场景的专门设计。在以下应用中最能体现其不可替代性：

• 三相电源监控：需要同时比较三个相位的同步状态
• 冗余系统表决电路：三路输入可形成多数决策机制
• 高级编码器设计：处理三位格雷码转换等特殊需求

这些场景中，双输入异或门需要通过复杂级联实现相同功能，不仅增加延迟，还会引入额外的信号同步问题。

因此当你的设计涉及多信号协同处理时，直接选用三相异或门往往比强行适配双输入型号更可靠。

三、CMOS还是TTL？根据应用场景选择三相异或门

选择三相异或门时，CMOS和TTL两种工艺的差异会直接影响电路性能。CMOS异或门在功耗敏感型应用中表现更优，适合电池供电或需要长期运行的设备；而TTL异或门则在高频信号处理等对响应速度要求严格的场景中更具优势。 关键判断依据不在于单一参数，而要看整体应用环境：

• 低功耗优先选CMOS：静态电流极低，特别适合物联网终端、便携设备等场景
• 高速响应选TTL：传输延迟更短，适合高频时钟信号处理或高速数据总线
• 混合电压系统注意电平匹配：CMOS的宽电压范围更适合多电源系统，但需注意与TTL接口的兼容性

当电路需要同时处理多个逻辑运算时，需注意CMOS异或门与相邻的或非门在驱动能力上的差异。在复杂逻辑组合中，建议统一逻辑系列以避免电平转换问题，这也是许多设计手册推荐HC系列芯片组配套使用的原因。

实际选型时还需预留验证环节的测试需求，不同工艺的三相异或门对逻辑分析仪的采样率要求存在明显差异，这直接关系到后续调试效率。

四、验证三相异或门功能需要哪些辅助工具？

采购三相异或门后，验证其逻辑功能是否正常是首要任务。不同于简单的双输入逻辑门，三输入结构对信号同步性要求更高，普通万用表难以捕捉瞬时状态变化。此时需要逻辑分析仪配合专用测试夹具，才能准确观测三路输入信号的时序关系。 高速采样逻辑分析仪能捕获纳秒级信号跳变，而针对不同封装的三相异或门（如DIP或PLCC），需匹配对应的IC测试夹或FPC微针模组，避免接触不良导致误判。

测试环境搭建还需注意静电防护。三相异或门多采用CMOS工艺，对静电敏感度较高，操作时应使用防静电手环，并将待测芯片存放在防静电存储盒中。这类存储盒采用特殊材料制成，既能隔离外部电磁干扰，又能避免搬运过程中的物理损伤。

过渡到实际PCB布局时，测试夹具的选择直接影响调试效率。建议优先考虑带弹簧辅助设计的芯片拔取器，可快速更换不同封装的测试样品，同时降低引脚弯曲风险。

五、多路信号不同步？可能是这些细节没处理好

三相异或门在实际应用中常面临信号抖动问题。当三路输入信号存在微小时序偏差时，输出会出现毛刺现象。解决方法包括：

• 在输入端添加信号放大器提升信号完整性
• 使用隔离放大器消除地线环路干扰
• 通过可编程逻辑开发板预先模拟信号时序

频繁插拔测试时，PLCC封装芯片容易因受力不均导致引脚变形。配备专用PLCC芯片夹取器能实现均匀施力，相比普通镊子更安全。这类工具通常采用不锈钢材质，带有弹簧复位结构，单手即可完成操作。

长期使用还需注意散热管理。三相异或门在高速切换状态下会产生积热，建议在密集排列的芯片间加装散热片，并定期用电路板清洁剂清除积尘，保持良好散热通道。

选择三相异或门不能仅看静态参数，而应贯穿验证、调试到维护的全流程需求。从逻辑分析仪选型到防静电措施，每个环节都影响着最终电路的可靠性。下次采购时，不妨先明确具体应用场景的信号特征，再反向推导所需的配套工具和防护方案。
