工业设备选材时，刚玉管常被当作“万金油”方案，但采购时忽略的细节往往在后期以维护成本翻倍的方式找上门——比如热震裂纹导致的频繁更换，或是绝缘性能下降引发的连锁故障。
刚玉管选购时，这些隐患可能让你后期多花一倍成本
9小时前一、为什么工业场景对刚玉管的要求比想象中苛刻？
- 温度骤变是隐形杀手：许多采购者只关注标称耐高温数值，却忽略了实际工况中急冷急热带来的热应力。比如窑炉开闭时的温差冲击，会让低品质
刚玉管 内部产生微裂纹，三个月内就可能漏气或断裂。 - 化学腐蚀不只看酸碱度：氧化铝陶瓷虽然耐酸碱，但某些工艺中氟化物、熔融盐等介质会渗透晶界，导致
耐高温刚玉管 表面粉化。某光伏硅片厂就因忽略这一点，半年内更换了整批炉管。 - 机械负载容易被低估：输送粉体或承受气流冲刷时，
高铝刚玉管 的韧性比纯度更重要。一家冶金企业曾因选用超高纯但低韧性的管材，在振动环境中批量开裂。
结论：标称参数只是基础，实际寿命取决于工况匹配度 🔥
二、纯度与晶相结构如何影响实际使用寿命？

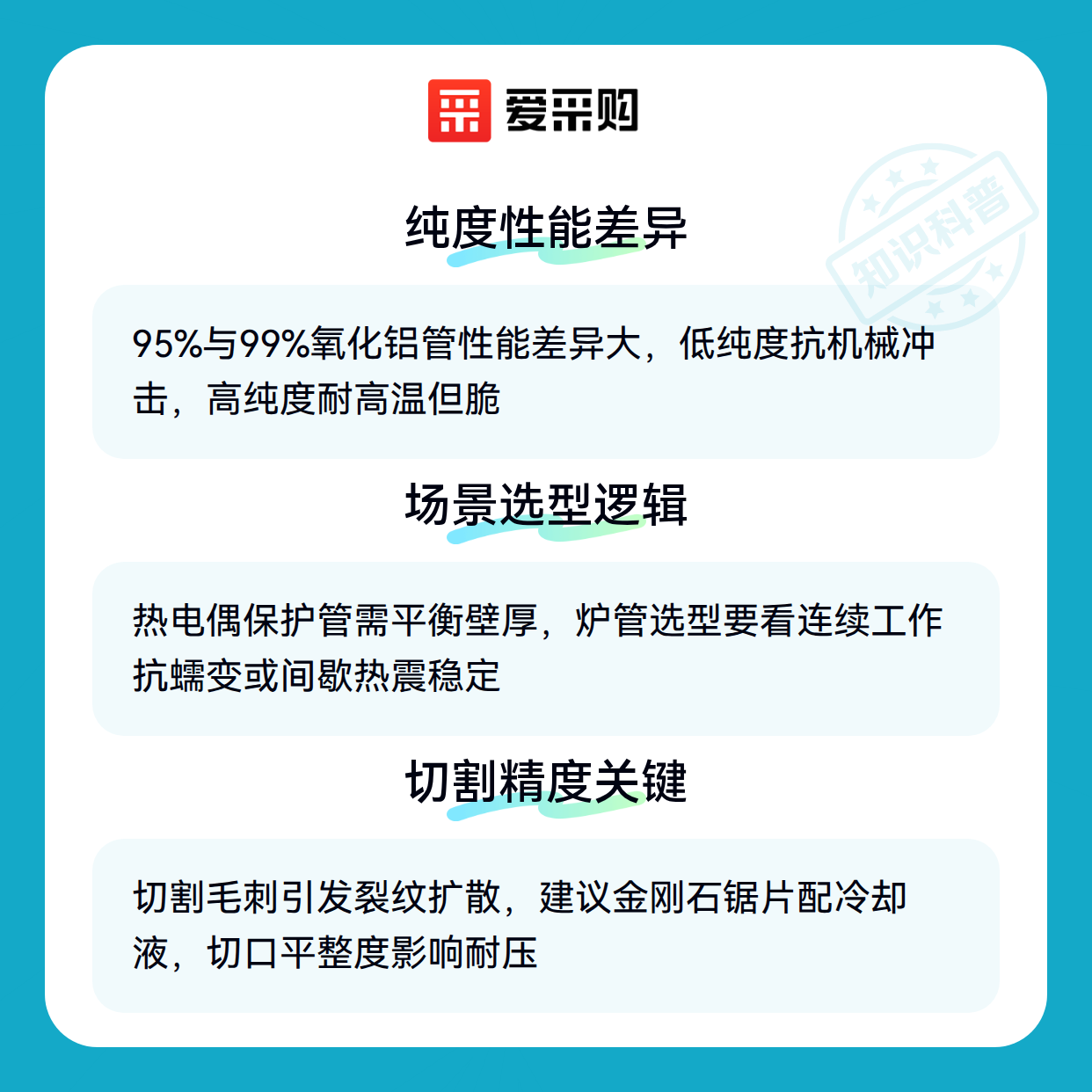

95%和99%氧化铝含量的刚玉管看似差距不大，但晶相结构差异会导致性能断层：
- 低纯度管更适合机械冲击场景：添加的硅酸盐相能缓冲应力，适合振动输送或频繁拆装的设备，但长期在1300℃以上会加速晶界蠕变。
- 高纯度管胜在高温稳定性：99%氧化铝的
氧化铝陶瓷管 晶粒更致密，1600℃下仍能保持形状，但脆性较高，安装时需要柔性衬垫过渡。
关键细节：观察断面颜色——优质管材断裂面呈均匀米白色，若出现灰色斑点，说明烧结不充分，后期易渗漏。
三、热电偶保护管和炉管分别需要关注哪些参数？
不同场景的刚玉管选型逻辑完全不同：
1.
- 壁厚需平衡响应速度与强度：薄壁测温灵敏但易碎，厚壁延迟明显
- 优先选一端封闭的异型设计，避免粉尘进入影响热电偶接触
2.
- 连续工作的管式炉需关注抗蠕变性，间歇式炉更看重热震稳定性
- 马蹄形或法兰连接的
刚玉异型管 能减少应力集中，比直管寿命长30%以上
避坑提示：慎用
四、切割精度和测温稳定性会带来哪些连锁问题？
采购后最容易忽视的配套环节：
- 切割毛刺引发裂纹扩散：普通砂轮片切割
刚玉管 会产生微崩边，建议使用金刚石涂层锯片配合冷却液，切口平整度直接影响耐压性能。 - 热电偶匹配不当造成误判：劣质
防爆热电偶 的测温偏差可能超过5%，导致操作人员误判炉温，加速管材老化。
经验值：安装时在刚玉管与金属件间预留0.3mm膨胀间隙，避免冷启动胀裂。
五、哪些操作习惯会加速刚玉管的老化？
- 冷态清洁=慢性自杀：用钢刷清理高温停机后的管壁会划伤釉面，正确做法是待温度降至200℃以下，用
白刚玉微粉 悬浮液软抛光。 - 忽视预烧结程序：新管首次使用需阶梯升温至工作温度并保温2小时，否则残余气孔会导致后期渗漏。
终极忠告：每月用内窥镜检查管壁，发现纵向裂纹超过管长1/3必须更换——这种裂纹会在下次热循环中瞬间贯穿。
选
