N型MOS管和P型MOS管到底哪里不一样？

N型MOS管和P型MOS管最根本的区别在于载流子类型和工作电压极性——N型靠电子导电，P型靠空穴导电。这种差异直接决定了它们在开关速度、导通损耗和应用场景上的不同边界。

一、为什么载流子类型会彻底改变MOS管特性？

N型MOS管的沟道由电子构成，而P型依赖空穴移动。电子迁移率比空穴高得多，这带来三个关键差异：

• 相同尺寸下，N型MOS管的导通电阻通常更低
• N型的开关速度更快，适合高频应用
• P型需要更大的驱动电压才能达到相同电流

这些差异在低压大电流场景尤其明显。比如驱动电机时，N沟道MOS管往往能减少导通损耗，而P型更适合与N型搭配组成互补电路。

实际选型时，不能只看导通电阻参数——P型MOS管虽然性能稍弱，但在某些需要负电压关断的电路中有不可替代性。

二、导通电阻与开关速度：N型和P型MOS管的性能边界在哪里？

N型和P型MOS管的核心差异首先体现在导通电阻（RDS(on)）上。由于载流子迁移率不同，N型MOS管的导通电阻通常比同规格P型管低30%-50%，这意味着在相同电流下N型管的发热更少、效率更高。 实际选型时，如果系统对功耗敏感（如电池供电设备），优先考虑N型MOS管会更合理。

开关速度是另一个关键分水岭：

• N型管的栅极电荷（Qg）普遍更低，高频开关场景（如DC-DC转换器）响应更快
• P型管因空穴传导特性，开关损耗更明显，适合对速度要求不高的低频电路 需要注意的是，逻辑电平MOSFET通过优化栅极设计能部分弥补这一差距，但成本会上升。

这些参数差异直接划定了两种MOS管的适用场景边界。例如功率MOS管在电机驱动中，N型更适合高频PWM控制，而P型可能用于简单的电源极性切换。接下来需要结合具体应用场景进一步判断。

三、哪些场景必须用N型或P型MOS管？

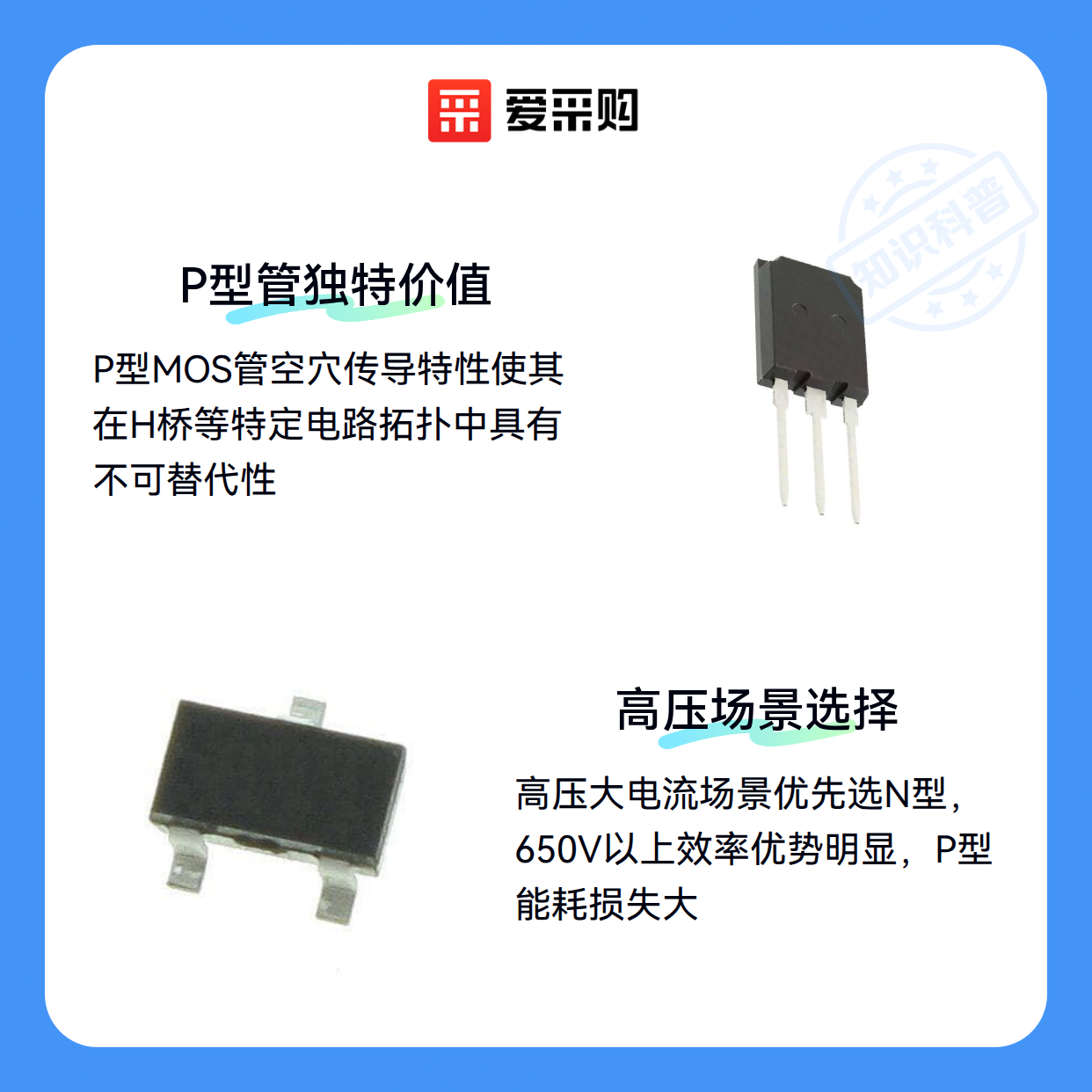

高压大电流场景是N型MOS管的绝对优势领域：

• 650V以上高压n型mos管利用电子传导特性，在光伏逆变器、UPS等设备中效率优势明显
• P型管在高压下导通电阻急剧上升，会导致难以接受的能耗损失

但P型管在特定拓扑结构中不可替代：

• H桥电路的下管必须使用P型实现同步控制
• 某些电源管理IC的驱动电平与P型管阈值电压更匹配 此时若强行改用N型管，需要额外增加电平转换电路，反而增加系统复杂度。

对于低压大电流场景（如锂电池保护板），两种类型理论上都可使用，但N型逻辑电平MOS管凭借更低的导通电阻成为主流选择。实际选型时还需考虑驱动电路的设计余量。

四、驱动电路和散热设计如何影响MOS管选择

选择N型或P型MOS管时，驱动电路的设计差异往往被忽视。N型MOS管通常需要更高驱动电压来确保完全导通，这意味着配套的mos管驱动芯片需要提供足够的电压裕量。而P型MOS管虽然驱动电压要求较低，但驱动电流需求可能更大，对芯片的电流输出能力提出挑战。

实际布线时，N型管的栅极电阻取值会影响开关速度，但取值过小又可能引发振荡。P型管则更需要注意源极引线电感对驱动回路的影响。这些细节差异会让同一款驱动芯片在不同类型MOS管上表现迥异。

散热系统的配套选择也因管型而异：

• N型管导通电阻通常更小，但集中发热更明显，需要搭配热阻更低的钢铝复合散热器
• P型管电流分布更分散，但整体热耗更大，对散热膏的长期稳定性要求更高
• 在密闭空间使用时，P型管更需要考虑散热风道设计

这些配套差异最终会反映在系统成本上——看似便宜的MOS管，可能因为需要更复杂的驱动电路或散热方案，反而推高整体预算。

五、根据应用需求匹配MOS管类型的实用框架

做最终选型决策时，建议按这个顺序评估需求：

1. 先确定电路拓扑是否强制要求管型（如高端驱动必须用P型）
2. 再比较开关频率需求与管型性能边界
3. 最后核算驱动电路和散热系统的综合成本

常见误区是仅对比MOS管本身参数而忽略系统影响。例如在电池供电设备中，虽然N型管效率更高，但若因此需要增加电压泵电路，可能反而抵消其优势。

对于需要频繁更换MOS管的研发场景，建议配备专用mos管测试仪。不同管型在老化测试中表现差异明显，P型管更需要注意阈值电压漂移问题。

最终判断要回到核心需求：如果系统对导通损耗极度敏感，优先考虑N型；若更关注简化驱动设计，P型可能更合适。在两者边界模糊时，不妨用示波器实测实际工况下的动态性能。
