高压衰减棒怎么选才不会踩坑？

面对高压测试场景，如何选择一款真正适配需求的高压衰减棒？看似相似的参数背后，隐藏着结构设计、分压原理和配套设备的差异，直接影响测量精度和安全性。

一、衰减棒的分压原理如何影响你的测量结果？

高压衰减棒的核心功能是通过分压原理将高电压信号转换为安全可测的低电压信号，但不同分压结构对测量结果的影响常被忽视：

• 电阻分压结构：适合直流或低频信号测量，但高频响应较差，可能造成脉冲信号失真
• 电容分压结构：对高频信号响应更优，但需要配合特定阻抗的示波器使用

仅关注衰减倍数而忽略分压类型，可能导致测量值与真实波形存在明显偏差。

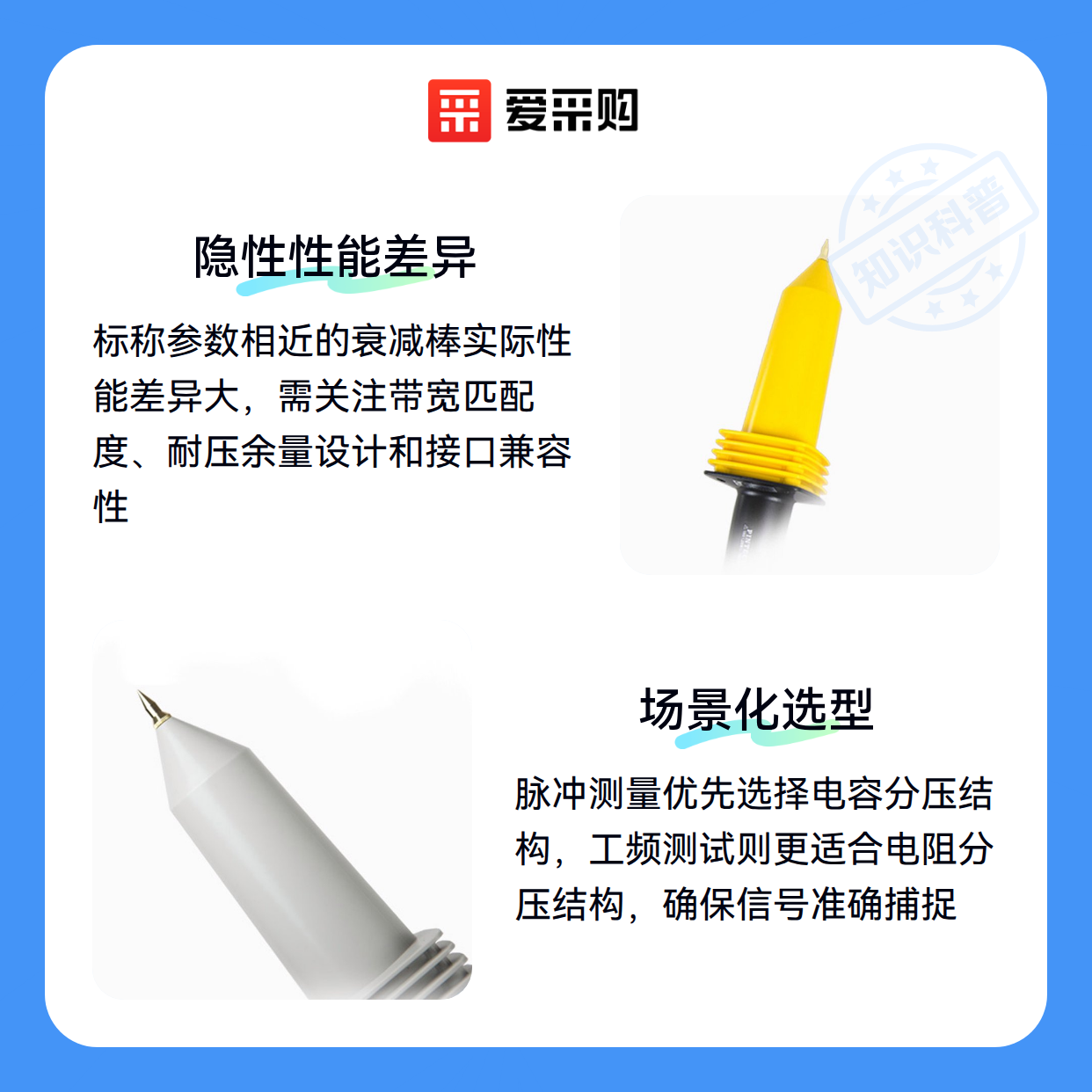

二、为什么参数相同的高压衰减棒实际表现差异大？

标称参数相近的无源高压衰减棒，在真实工况下的性能差异往往源于三个隐性维度：

• 带宽匹配度：测量快速变化的脉冲信号时，不足的带宽会导致上升沿捕捉失真
• 耐压余量设计：长期工作在标称电压上限会加速元件老化，影响测量稳定性
• 接口兼容性：与示波器阻抗不匹配可能引入额外误差

这些隐藏差异需要通过实际测试场景反推需求，而非简单对比参数表。

三、脉冲测量与工频测试如何选择不同结构的高压衰减棒？

高压衰减棒的选择需首先明确测量场景的核心需求。脉冲测量场景（如雷电冲击试验）对上升时间和带宽要求较高，此时电容分压结构的衰减棒能更好保留信号前沿特征；而工频测试（如变电站巡检）更关注稳态精度，电阻分压结构的温度稳定性优势更为突出。

关键判断维度包括：

• 脉冲测量：优先验证标称带宽是否覆盖信号基频的5倍以上
• 工频测试：重点考察电阻分压器的长期温漂系数
• 混合信号场景：考虑带补偿电路的复合分压结构

当测量对象含高频分量时，普通高压测量棒可能因分布电容效应导致波形畸变。此时需要专门的高压信号衰减器，其内置的阻抗匹配电路能减少信号反射，特别适合变频器输出、局部放电检测等复杂波形场景。

选型时容易忽视配套设备的接口兼容性。例如某些高频衰减棒需要示波器具备50Ω输入阻抗，而工频测试常要求匹配高阻表计。建议先确认现有测试设备的接口规范，再选择对应输出特性的衰减棒，避免采购后出现信号衰减但无法测量的情况。

四、为什么衰减棒接入系统后测量数据不稳定？

高压衰减棒作为信号链的关键环节，其测量精度往往受配套设备的影响比想象中更大。常见误区是只关注衰减棒本身的耐压值和带宽，却忽略了示波器输入阻抗不匹配导致的信号反射问题。当测试脉冲高压时，50Ω和1MΩ输入阻抗下可能呈现完全不同的波形畸变。

系统整合时需要特别注意三个接口细节：

• 接地回路干扰：长距离传输时建议采用双层屏蔽接地线，优先选择镀锡铜编织带等低阻抗材料
• 连接器兼容性：BNC或SHV高压连接器的接触电阻差异会影响高频信号完整性
• 辅助绝缘措施：在35kV以上环境操作时，高压绝缘手套与绝缘胶垫需形成完整防护链

定期使用探头清洁剂维护接口部件能显著延长设备寿命。特别是测量电力电子器件时，功率模块产生的碳化污垢会增大接触电阻，导致衰减比漂移。对于精密测量场景，建议将清洁维护纳入标准操作流程。

五、哪些操作细节会让高价衰减棒性能打折扣？

衰减棒的实际精度往往取决于现场操作水平。在工频耐压测试中，我们曾发现同样的设备因温漂补偿操作不同，测量结果差异可达允许误差的临界值。这提醒用户：标称参数是在理想环境下取得的，真实工况需要主动补偿环境因素。

三个最容易被忽视的实操要点：

1. 预热时间：电阻分压型衰减棒通常需要30分钟以上达到热平衡
2. 安装方向：电容式结构应避免平行于强磁场方向放置
3. 存储条件：长期不用时应置于防潮存储箱，防止绝缘材料受潮

建议每季度用探头校准器验证衰减比，特别在经历极端温度变化或机械冲击后。校准过程需注意信号发生器输出端与衰减棒输入端的阻抗匹配，避免校准误差叠加。

高压衰减棒的选型本质是系统匹配度的验证过程。从初始的场景需求分析，到核心参数筛选，再到配套接口确认，最后落地到使用维护规范，每个环节的决策都会影响最终测量可靠性。建议用户建立从单点设备采购到系统适配的完整评估框架，这才是避开采购陷阱的根本方法。
