为什么浆液150闸阀防水胶垫片的材质选择如此关键？

浆液150闸阀防水胶垫片选错材质，轻则渗漏停机，重则腐蚀阀体——关键不在垫片本身多便宜，而在于它能否扛住浆液的高磨损和强腐蚀。

一、浆液工况下，普通垫片为何更容易失效？

浆液介质的高磨损和强腐蚀特性对垫片提出了双重挑战。与清水或气体管道不同，浆液中的固体颗粒会持续冲刷垫片表面，而酸碱成分则可能加速材质老化。实际运行中，普通橡胶垫片在这种环境下容易出现表面龟裂或整体变形，导致密封性能快速下降。

选择浆液专用垫片时，需要特别关注两个特性：

• 耐磨层设计：部分浆液专用闸阀垫片会在接触面增加耐磨复合材料，减缓颗粒冲刷造成的损耗
• 化学稳定性：针对不同浆液成分（如酸性矿浆或碱性泥浆），需匹配对应的耐腐蚀材质

现场常见误区是认为‘厚垫片更耐用’，但过厚的垫片反而可能因弹性不足导致法兰螺栓预紧力分布不均。浆液管道更需关注垫片在受压状态下的回弹性能，这对长期密封效果影响更大。

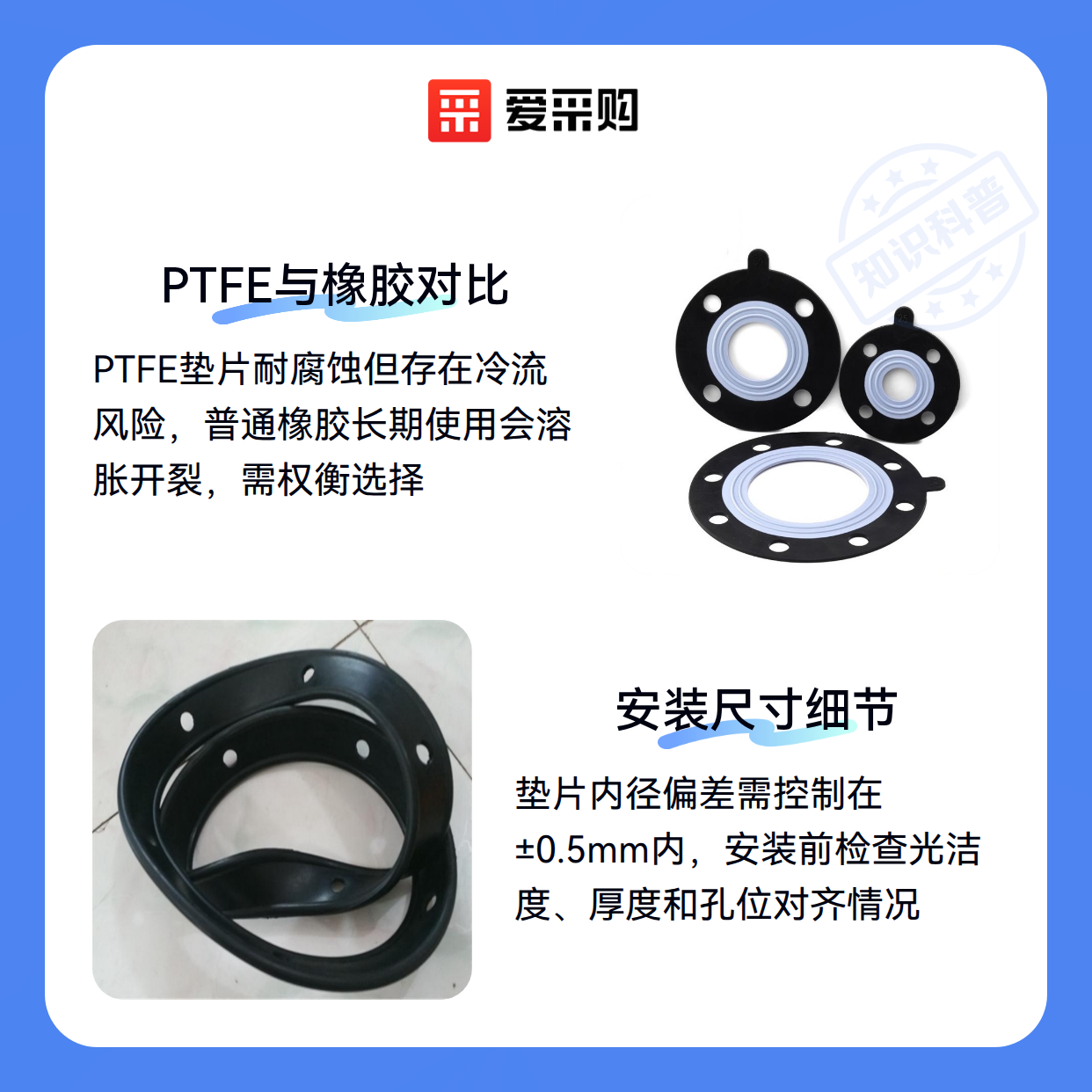

二、PTFE和普通橡胶垫片在浆液环境中的真实表现

PTFE垫片虽然耐腐蚀性出色，但在浆液闸阀中存在两个潜在风险：

• 冷流特性：长期受压后容易发生塑性变形，导致密封比压下降
• 耐磨性局限：光滑表面反而不易滞留润滑介质，加剧固体颗粒的直接摩擦

普通丁腈橡胶垫片在短期使用时可能表现尚可，但长期接触浆液会出现典型失效模式：

• 溶胀变形：吸收液体后尺寸稳定性变差
• 硬化开裂：反复干湿交替加速材质老化
• 密封线磨损：颗粒嵌入密封面形成泄漏通道

验证材质适用性时，建议重点观察垫片切断面的纤维结构——优质浆液专用垫片通常采用多层复合工艺，不同功能层应对应可见的材料过渡区。

三、DN150法兰安装时容易被忽略的尺寸细节

标准DN150闸阀垫片的内径偏差应控制在±0.5mm以内，否则可能产生两种隐患：

• 内径过小：会阻碍浆液流通甚至刮伤阀芯
• 内径过大：形成介质滞留区加速局部腐蚀

安装前建议进行三项基础检查：

1. 对比垫片与法兰密封面的光洁度差异
2. 测量自由状态下的垫片厚度均匀性
3. 确认螺栓孔位是否完全对齐无强制变形

现场快速验证密封有效性的方法：在首次加压后，用窄条牛皮纸沿法兰边缘滑动检查，任何能被轻易拉出的点位都提示预紧力不足。

四、如何验证浆液150闸阀防水胶垫片的实际密封效果？

采购到匹配的垫片只是第一步，安装后的压力测试是验证密封性能的关键环节。浆液管道的压力波动比普通流体更剧烈，静态安装合格的垫片可能在动态工况下出现微渗漏。

建议分三个阶段验证：

1. 初始压力测试：使用管道压力测试仪在1.5倍工作压力下保压30分钟，观察压力降是否在允许范围内
2. 目视检查：拆解后查看垫片压缩痕迹是否均匀，边缘有无浆液渗透痕迹
3. 周期性复检：在运行100小时后重复压力测试，对比初始数据判断材质是否耐受长期腐蚀

阀门安装密封胶能弥补法兰面的微观不平整，但要注意选择与垫片材质相容的产品。对于橡胶类垫片，应选用柔性密封胶避免硬化开裂；PTFE垫片则需配合耐化学腐蚀的专用密封剂。实际涂抹时，密封胶厚度控制在0.5mm内效果最佳，过厚反而可能影响垫片压缩率。

长期维护中容易被忽略的是螺栓紧固力的周期性校验。浆液介质造成的法兰面腐蚀会使螺栓预紧力逐渐衰减，建议每季度用扭矩扳手复查一次，配合钢丝管道清洁刷清理法兰密封面后再重新紧固。这种组合维护方式比单纯更换垫片更能延长密封系统寿命。

最终判断垫片是否选型成功，要看其在完整运行周期内的综合表现——既要通过初期压力测试，又要能在浆液冲刷下维持稳定的密封性能。这正是材质选择与验证体系需要闭环的关键原因。
